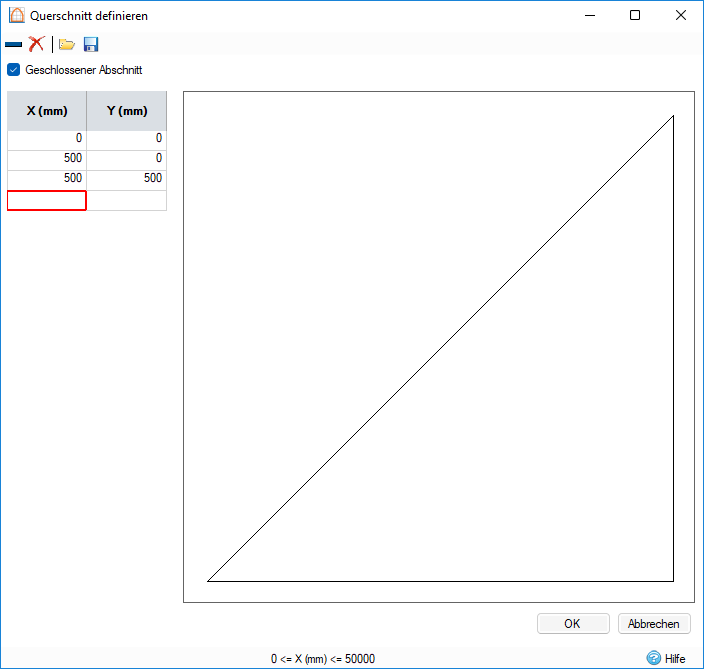

Ermöglicht das Speichern, Laden und Bearbeiten von benutzerdefinierten Querschnitten. Diese Querschnitte werden in der Kammer und benutzerdefinierten Verbindung verwendet.
Koordinaten können manuell oder durch Kopieren und Einfügen aus Ihrem bevorzugten Tabellenkalkulationsprogramm eingegeben werden. Mit der Option Datei öffnen im Werkzeugkasten können sie auch aus einer zuvor gespeicherten Datei oder aus einer Reihe von Standardformaten wie CSV geladen werden.
Validierung
Die eingegebenen Koordinaten werden beim Verlassen des Formulars validiert. Stellen Sie sicher, dass alle Koordinatensätze die folgenden Regeln befolgen:
- Keine angrenzenden identischen Koordinaten – dies schließt ein, dass der erste und der letzte Punkt identisch sind.
- Die erzeugte Form darf sich nicht selbst kreuzen.
- Alle Punkte müssen positiv sein.
- Sowohl an (0,y) als auch an (x,0) muss mindestens ein Punkt vorhanden sein. Andernfalls wird bei der Validierung eine Verschiebung der Koordinaten erzwungen, um diese Kriterien zu erfüllen.
- Wenn die Form geschlossen ist, verhindert eine zusätzliche Validierung mehr als drei Richtungsänderungen auf der Y-Achse.
- Wenn die Form offen ist, müssen die X-Koordinaten in aufsteigender Reihenfolge eingegeben werden.
Die eingegebene Form muss bei Kammern geschlossen sein, die automatisch festgelegt werden. Benutzerdefinierte Verbindungen können jedoch je nach Einstellung des Kontrollkästchens offen oder geschlossen sein.
Werkzeugkasten
Koordinate entfernen
Entfernt die ausgewählte Zeile aus der Koordinatentabelle und den entsprechenden Punkt in der Querschnittsvorschau.
Alle löschen
Entfernt alle Daten aus der Koordinatentabelle und der Querschnittsvorschau.
Datei öffnen
Öffnet Dateien, die mit der Erweiterung .XPCHX gespeichert wurden, und zeigt die entsprechende Koordinatentabelle sowie die Querschnittsvorschau an. Die meisten anderen Standardtext- und Tabellenkalkulationsformate können ebenfalls geladen werden. Dabei wird der universelle Import verwendet.
Datei speichern
Speichert die aktuelle Koordinatentabelle und die Querschnittsvorschau als Datei mit der Erweiterung .XPCHX.
Offener Querschnitt

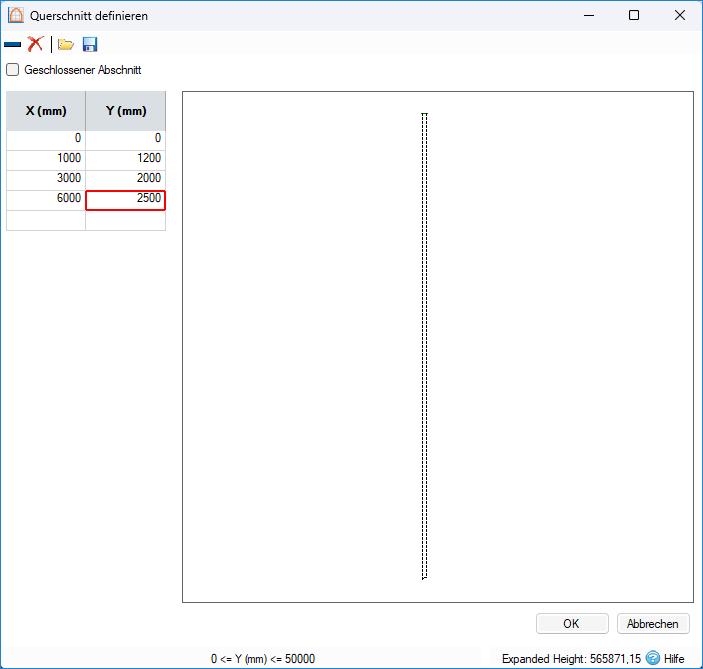

Ein offener Querschnitt funktioniert anders als ein geschlossener, da er den Regeln eines Kanals entsprechen und dennoch benutzerdefiniert sein muss. Um diese Kriterien zu erfüllen, zeigt die Querschnittsvorschau die Überdeckungshöhe (gekennzeichnet durch die grüne Linie) an und erweitert automatisch den Querschnitt, um diese Überdeckungshöhe zu erreichen, wobei die Erweiterung der Form durch die gestrichelten Linien gekennzeichnet wird. Im Werkzeugkasten ist unter der Schaltfläche OK die erweiterte Höhe angegeben, die bei der Analyse verwendet wird. Diese erweiterte Höhe wird durch Addieren des Querschnitts mit der zum Erreichen der Überdeckungshöhe erforderlichen Höhe berechnet.
