Regenwassersteuerungen vom Typ Kammer sind unterirdische Speicherlösungen, bei denen vorgefertigte Kammern das gespeicherte Volumen aufnehmen.
Gesamtvolumen
Der in der unteren rechten Ecke des Datenformulars angezeigte Wert für das Gesamtvolumen zeigt das im System verfügbare Volumen bis zur Freibordhöhe.

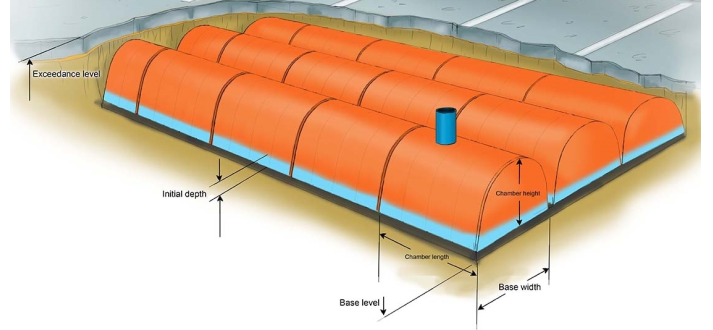

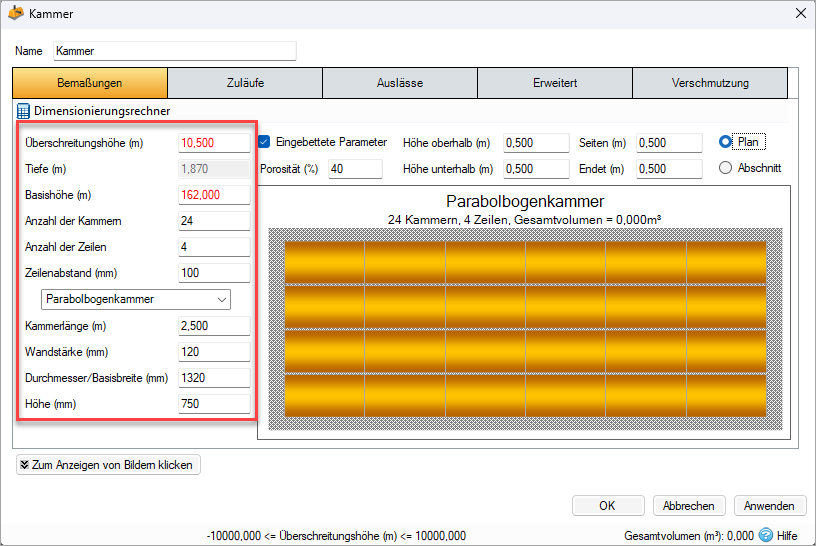

Bemaßungen
Die Registerkarte Bemaßungen enthält die folgenden Felder:
Überschreitungshöhe: Gibt die Höhe (über Bezugspunkt) der Regenwassersteuerung an, oberhalb derer Überflutungen gemeldet werden. Dies ist möglicherweise die Höhe, die mit der Bodenoberfläche oder der Oberseite einer Böschung interagiert, je nachdem, was höher ist. Falls ein Oberflächendatenmodell (TIN) vorhanden ist, wird die Überschreitungshöhe automatisch von der Mitte des Symbols oder vom niedrigsten Punkt des Umfangs aus erfasst, wenn eine Kontur gezeichnet wurde. Dadurch kann dem System in der Zusammenfassung der Status Hochwasserrisiko zugewiesen werden. Oberhalb der Überschreitungshöhe wird das Wasser oberirdisch gespeichert und kann dann wieder in das Netz abfließen. Der für das überflutete Volumen verwendete Wasserhaltungsbereich ist die Fläche, die die Kammer auf dem Plan einnimmt.
Tiefe: Dies ist die Tiefe der Eingabedaten, einschließlich Bemaßungen für Kammern und Eingebettet. Dieser Wert kann kleiner sein als die Differenz zwischen Überschreitungs- und Basishöhe. In diesem Fall wird davon ausgegangen, dass das System vergraben ist. Die Tiefe wird immer aktuell gehalten und kann durch Anpassen der Parameter der verwendeten Kammer oder der Anzahl Eingebettet über oder unter den Kammern geändert werden.
Basishöhe: Gibt die Höhe (über Bezugspunkt) der Basis der Regenwassersteuerung an.
Anzahl der Kammern : Gibt an, wie viele Kammern im System vorhanden sind. Dieser Wert ist der primäre anpassbare Wert zum Ändern des enthaltenen Volumens in der Regenwassersteuerung.
Anzahl der Reihen: Gibt die Anzahl der Reihen an, die von der Struktur verwendet werden sollen. Dieser Wert wird selten vom System angepasst und wird verwendet, um eine Form für die Struktur zu generieren. Die Reihen erhalten soweit möglich immer die gleiche Größe.
Reihenabstand: Wenn die Reihen nicht direkt aneinander angrenzen sollen, kann der Abstand zwischen ihnen angegeben werden. Dadurch kann die Struktur den Standort der Anlage genauer darstellen und zusätzlich benötigtes Füllmaterial berücksichtigen.
Kammerspezifikation
Eine einzelne Kammer ist eine geformte Struktur, die Wasser unterirdisch aufnehmen soll. Kammern werden in der Regel basierend auf ihrem Querschnitt in eine von drei Kategorien eingeteilt: elliptischer Bogen, vollständiger Kreis (z. B. Rohr) oder quadratischer Düker. Es wird davon ausgegangen, dass alle Kammern in einem Entwässerungssystem identisch sind. Wenn Benutzerdefiniert ausgewählt ist, kann ein Querschnitt über das Formular Querschnitt definieren manuell eingegeben werden. Die resultierende Breite und Höhe werden in den üblichen Textfeldern angezeigt. Diese Werte dienen nur als Referenz.
Kammertyp: In diesem Dropdown-Menü können Sie die Kategorie der Kammer auswählen, die Sie angeben möchten. Wenn keine der verfügbaren Optionen geeignet ist, kann mit der Option Benutzerdefiniert manuell ein Querschnitt eingegeben werden.
Kammerlänge: Gibt die Länge einer einzelnen Kammer an.
Wandstärke: Hier können Sie eine Stärke für die Kammerwände festlegen. Diese wird von Volumenberechnungen ausgeschlossen.
Durchmesser/Basisbreite: Horizontale Innenbreite der Struktur. Die maximale Innenbreite sollte verwendet werden.
Höhe: Vertikale Innenhöhe der Struktur. Muss für alle Kammern außer Rohren angegeben werden.
Eckenspreizung: Zu verwendende Eckenspreizung. Dies ist bei Kammern vom Typ Quadratischer Düker optional. Bei Bedarf kann dieser Wert bei 0 belassen werden, um eine einfache quadratische oder rechteckige Kammer zu erstellen.
Querschnitt definieren: Dadurch wird das Fenster Querschnitt definieren geöffnet, in dem Sie die Kammer manuell angeben können.

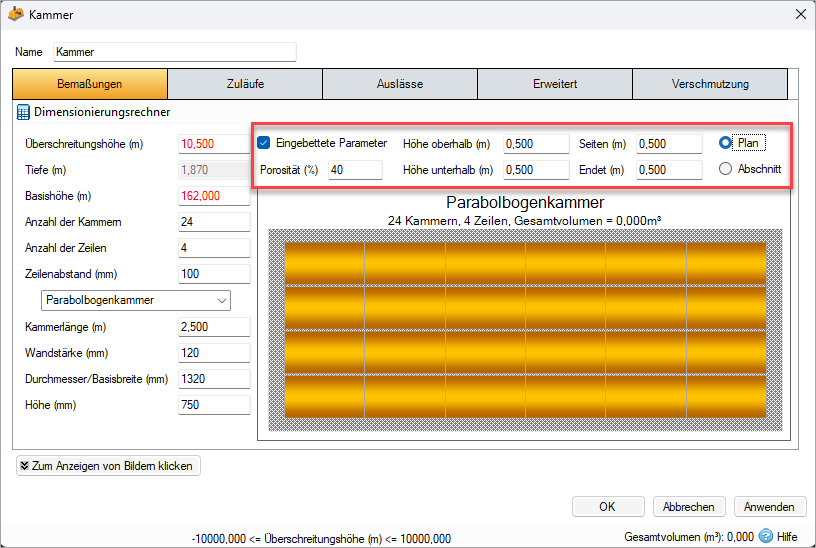

Parameter für Eingebettet
Ein Kammer-Entwässerungssystem kann mit oder ohne Rücksicht auf den umgebenden Untergrund erstellt werden. Wenn die Parameter für Eingebettet deaktiviert sind, ist nur das Volumen der Kammern verfügbar. Bei aktivierter Option Eingebettet wird davon ausgegangen, dass die Kammern von einem Füllmaterial mit der angegebenen Porosität umgeben sind, wobei Wasser zwischen den beiden Medien fließen kann. Das gesamte Rückhaltevolumen umfasst den verfügbaren Speicher innerhalb des eingebetteten Materials.
Porosität: Porosität des eingebetteten Füllmaterials
Höhe oberhalb/unterhalb: Höhe des Füllmaterials oberhalb und unterhalb der Kammern. Die Messung erfolgt ab der Außenseite der Kammern, d. h. einschließlich Wandstärke.
Seiten: An den Seiten der letzten Reihen hinzuzufügender Puffer
Enden: An den Enden jeder Reihe hinzuzufügender Puffer

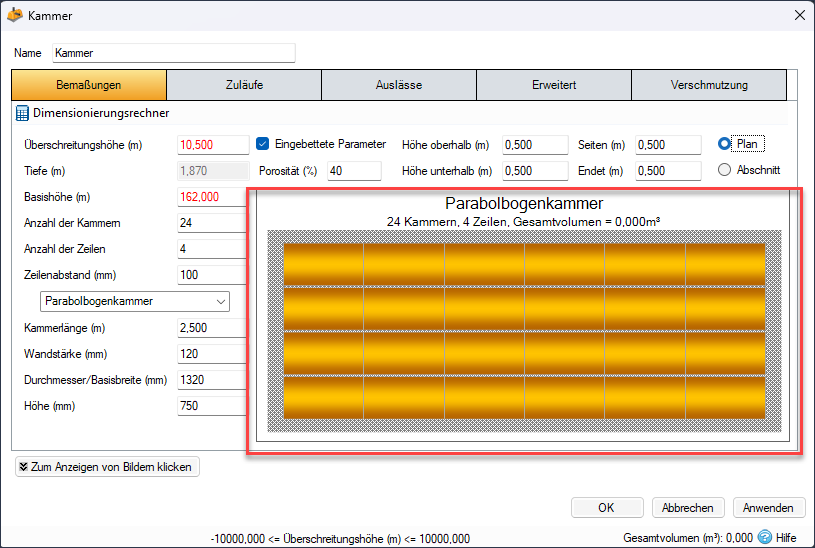

Vorschaufeld
Das Vorschaufeld zeigt eine Draufsicht des Kammer-Entwässerungssystems sowie des Pufferraums (falls vorhanden). Dieses Feld wird angezeigt, wenn der Benutzer mindestens Länge und Breite der Kammer eingegeben hat.

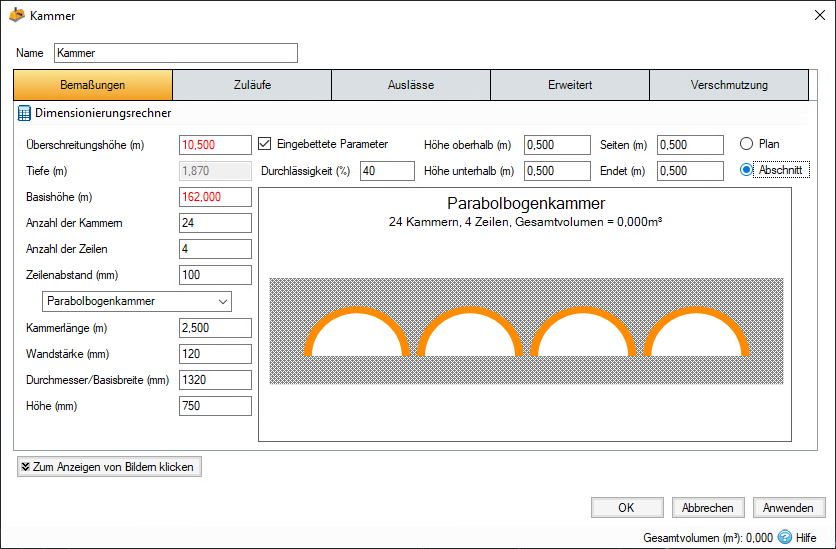

Mit den Optionsfeldern oben rechts können Sie zwischen der Draufsicht und der Schnittansicht wechseln, die den Querschnitt der Kammern zeigt. Der Titel bietet einen prägnanten Überblick über die Struktur und zeigt den Namen der Kammer, die Anzahl der Kammern und Reihen sowie das gesamte Rückhaltevolumen (einschließlich eingebetteter Kammern, falls aktiviert).
Dimensionierungsrechner
Die Option Dimensionierungsrechner ermöglicht es Benutzern, die Größe der Kammer neu zu dimensionieren, indem sie ein Volumen und einen Parameter angeben, der geändert werden soll, um dieses Volumen zu erreichen. Der Dimensionierungsrechner wird im Abschnitt Dimensionierungsrechner für Regenwassersteuerungen ausführlicher behandelt.
Die Anzahl der Reihen wird bei Verwendung des Dimensionierungsrechners nicht geändert. Beachten Sie, dass bei großen Werten für Reihenabstand oder Seiten/Enden unter Eingebettet die Dimensionierung sehr empfindlich auf die Reihenanzahl reagieren kann.
Zuläufe
Weitere Informationen zu den verschiedenen Zulauftypen, die angegeben werden können, finden Sie auf der Seite Zuläufe.
Auslässe
Weitere Informationen zu den verschiedenen Auslasstypen, die angegeben werden können, finden Sie auf der Seite Auslässe.

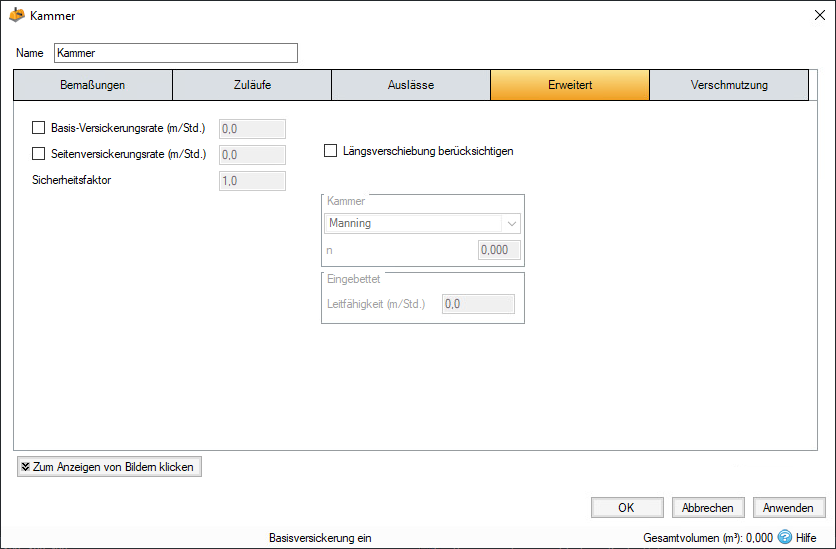

Erweitert
Die Registerkarte Erweitert enthält die folgenden Felder:
Basis-Versickerungsrate: Definiert die Versickerungsrate durch die Basis der Struktur. Wenn die Optionen unter Eingebettet deaktiviert sind, werden anstelle der SWC-Basisbemaßungen die Grundrisse aller einzelnen Kammern verwendet.
Seitenversickerungsrate: Definiert die Versickerungsrate durch die Seiten der Struktur. Dies sollte anhand eines Leistungstests am Standort ermittelt werden. Diese Option ist nur verfügbar, wenn die Optionen unter Eingebettet aktiviert sind, und gilt nur für die Seiten der eingebetteten Struktur.
Sicherheitsfaktor: Reduziert die Versickerungsrate während der Analyse, um Versandung oder unzureichende Wartung zu berücksichtigen. Für das Vereinigte Königreich ist dies erforderlich.
Längsverschiebung berücksichtigen: Legt fest, ob Fließzeiten in der gesamten Struktur berücksichtigt werden müssen. Dies ist möglicherweise nicht erforderlich, da eine flache Verlegung vorliegt und von einer sofortigen Befüllung ausgegangen werden kann. Wenn Fließzeiten in Bezug auf Rauigkeit betrachtet werden sollen, müssen Methode und Wert ausgewählt werden.
Reibungsschema: Gilt für die Kammer selbst. Gibt die Formel zur Berechnung von Geschwindigkeit und Fließzeit an. Zur Auswahl stehen: n-Wert nach Manning und Colebrook-White. Die Variable unter dem Kombinationsfeld hängt von der ausgewählten Option ab.
n: n-Rauigkeitswert nach Manning. Wird in der Gleichung der Manning-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option n-Wert nach Manning zu berechnen.
Rauigkeit: Colebrook-White-Rauigkeitswert. Wird in der Gleichung der Colebrook-White-Formel verwendet, um die Geschwindigkeit und damit die Fließzeit bei Verwendung der Option Colebrook-White zu berechnen.
Leitfähigkeit: Gilt für das Füllmaterial, das durch die Parameter für Eingebettet definiert wird. Die Leitfähigkeitsrate wird für die Berechnung der horizontalen und vertikalen Übertragung des Wassers in die unterirdischen Schichten verwendet. Weitere Informationen zum Festlegen dieser Werte je nach Materialtyp finden Sie im Leitfaden zu Leitfähigkeitsraten.

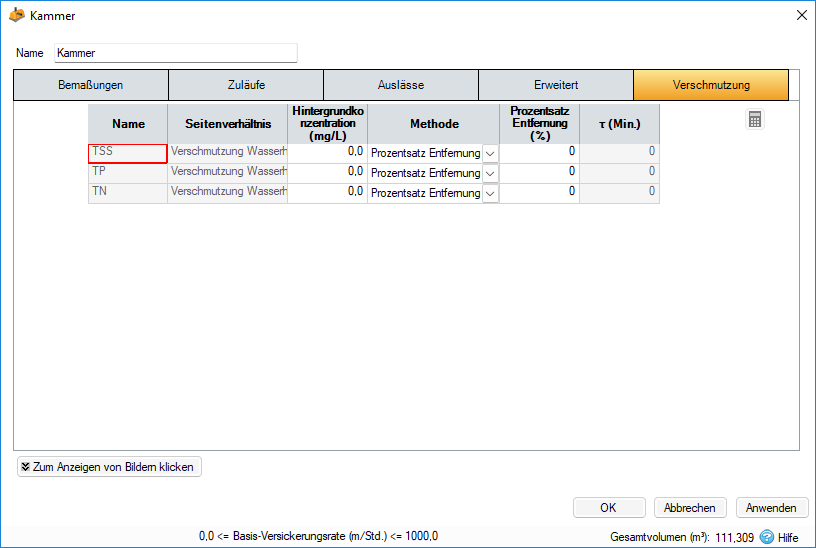

Verschmutzung
Die Registerkarte Verschmutzung enthält die folgenden Felder:
Name: Name der Schadstoffe. Dieser wird basierend auf den Schadstoffen ausgefüllt, die als Teil der Standortdaten eingerichtet wurden.
Hintergrundkonzentration: Wert, unter den die Schadstoffkonzentration während der Analyse nicht fallen darf. Wenn die Konzentration diesen Stand erreicht, erfolgt keine weitere Beseitigung.
Methode: Die Methoden Prozentsatz Entfernung oder Abbau erster Ordnung stehen zur Auswahl. Klicken Sie auf die Verknüpfungen, um weitere Informationen zu den einzelnen Methoden zu erhalten.
Prozentsatz Entfernung: Verfügbar, wenn ein entsprechender Prozentsatz eingegeben wurde. Der eingegebene Wert wird vom Zufluss in das System abgezogen.
τ: Abbauzeitkonstante oder (mittlere) Lebensdauer des Schadstoffs. Sie kann manuell eingegeben oder anhand der Abbaukonstante bzw. der Abbauhalbwertszeit berechnet werden. Weitere Informationen finden Sie unter Methoden zur Schadstoffbeseitigung – Abbau erster Ordnung.
