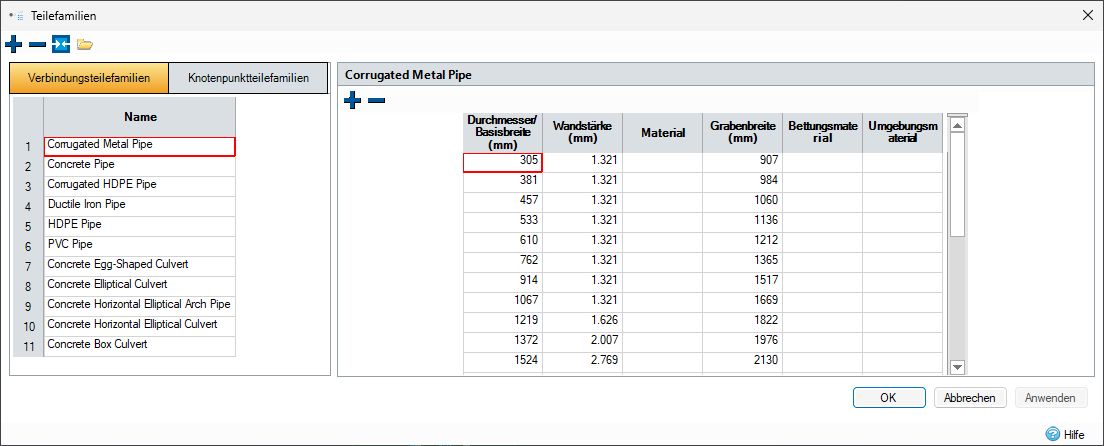

Teilefamilien

Teilefamilien sind in zwei Registerkarten unterteilt: Verbindungsteilefamilien und Knotenpunktteilefamilien. Auf jeder Registerkarte können Teilefamilien für diesen Abschnitt hinzugefügt, gelöscht, umbenannt oder zusammengeführt werden. Namen für Teilefamilien müssen eindeutig sein, und die Groß- und Kleinschreibung wird berücksichtigt. Wenn doppelte Namen eingegeben werden, werden diese so geändert, dass sie eindeutig sind.

Hinzugefügte Teilefamilien stehen in Verbindungen und Knotenpunkten zur Auswahl zur Verfügung. Die für jedes Objekt ausgewählte Teilefamilie wird in InfoDrainage for Civil 3D verwendet, um Objekte während der Komponentenzuordnung zu gruppieren.

Wenn Verbindungen oder Knotenpunkte erstellt oder aus einer anderen Quelle geladen werden, werden alle Teilefamilien, die nicht verfügbar sind, automatisch hinzugefügt.

Anmerkung: Bei Namen von Teilefamilien wird zwischen Groß- und Kleinschreibung unterschieden. Daher kann es zu Duplikaten kommen. Verwenden Sie die Funktion Zusammenführen, um Duplikate zu vermeiden.

Werkzeugkasten

Hinzufügen: Fügt eine neue Teilefamilie am Ende der Liste hinzu.

Löschen: Löscht die aktuell ausgewählte Teilefamilie.

Zusammenführen: Nur die Hauptteilefamilie bleibt übrig, und alle anderen ausgewählten Teilefamilien werden gelöscht.

Anmerkung: Beim Zusammenführen der Teilefamilien werden Objekte, die die gelöschten Teilefamilien verwenden, in die Hauptteilefamilie geändert, in die zusammengeführt wurde. Alle Komponentengrößen aus den gelöschten Teilefamilien werden ebenfalls als neue Komponentengrößen zur Hauptteilefamilie hinzugefügt.

Import: Öffnet das Dialogfeld Kanalnetz-Katalogeinstellungen.

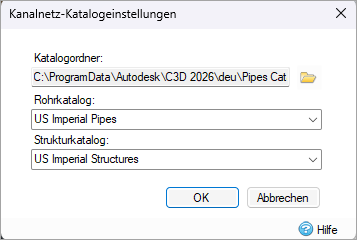

Kanalnetz-Katalogeinstellungen

Im Dialogfeld Kanalnetz-Katalogeinstellungen können Sie die Teilefamilien aus einem Civil 3D-Komponentenkatalog-Ordner importieren.

Vorgabemäßig wird versucht, den Speicherort der Civil 3D-Version zu finden, die mit der installierten InfoDrainage-Version übereinstimmt.

Katalogordner: Ordner, der die Autodesk Civil 3D-Kanalnetz-Komponentenkataloge enthält

Haltungskatalog: Autodesk Civil 3D-Haltungskatalog

Schacht- und Bauwerkskatalog: Autodesk Civil 3D-Schacht- und Bauwerkskatalog

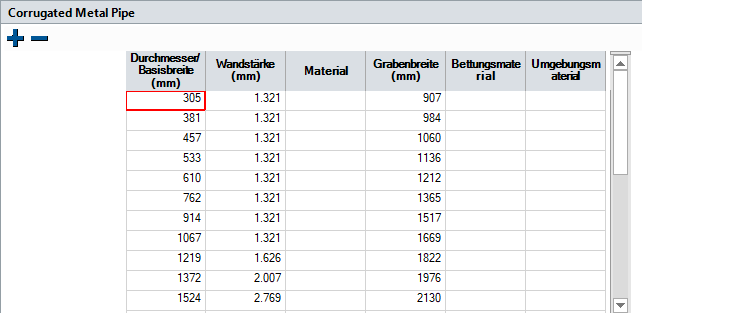

Teilegrößen

Wenn eine Teilefamilie aus dem Civil 3D-Komponentenkatalogordner importiert wird, werden vorgabemäßig auch die Komponentengrößen für jede Verbindungsteilefamilie importiert.

Komponentengrößen können zu einer Teilefamilie hinzugefügt oder daraus entfernt werden, und der Wert der einzelnen Eigenschaften in einer Komponentengröße kann direkt in der Tabelle bearbeitet werden.

Eigenschaften für Komponentengröße

Wandstärke: Abstand zwischen der Innen- und Außenfläche des Rohrs

Material: Rohrmaterial

Rohrdurchmesser: Innendurchmesser des Rohrs

Grabenbreite: Horizontaler Abstand über die Oberkante des Grabens, der für das Rohr ausgehoben wird. Vorgabemäßig wird dieser Wert abhängig von den Einstellungen für die Regionalisierung anhand der folgenden Formeln berechnet:

• USA

Kreisförmig: 1.5 × (Innendurchmesser + (2 × Wanddicke)) + 12 Zoll

Nicht kreisförmig: Innenbreite + (2 × Wandstärke) + 30 Zoll

Anmerkung: Grabenbreiten, die automatisch mit diesen Formeln berechnet werden, werden auf den nächsten Zollwert gerundet.

• Alle anderen Regionen

Kreisförmig: Innendurchmesser + (2 × Wandstärke) + (2 × 300 mm)

Nicht kreisförmig: Innenbreite + (2 × Wandstärke) + 750 mm

Bettungsmaterial: Material, das direkt unter dem Rohr im Graben platziert wird

Umgebungsmaterial: Material, das um das oder über dem Rohr platziert wird, um den Graben zu füllen

Werkzeugkasten Komponentengrößen

Hinzufügen: Fügt eine neue Komponentengrößenzeile am Ende der Tabelle hinzu.

Löschen: Löscht die aktuell ausgewählten Komponentengrößenzeilen.
