Der Speicher variiert je nach Konfiguration der Steuerungen und Regenwassersteuerungen (SWC). InfoDrainage betrachtet zwei Extremfälle, um eine Schätzung des für das Grundstück erforderlichen Speicherbereichs zu erstellen. Diese Schätzung kann als Ausgangspunkt für einen detaillierten Entwurf verwendet werden, darf jedoch niemals als endgültiger Entwurf verwendet werden, da die Variablen, die von ihr angenommen werden, signifikant sind. Unter bestimmten Umständen ist es auch möglich, einen endgültigen Entwurf außerhalb des dargestellten Bereichs zu erreichen.

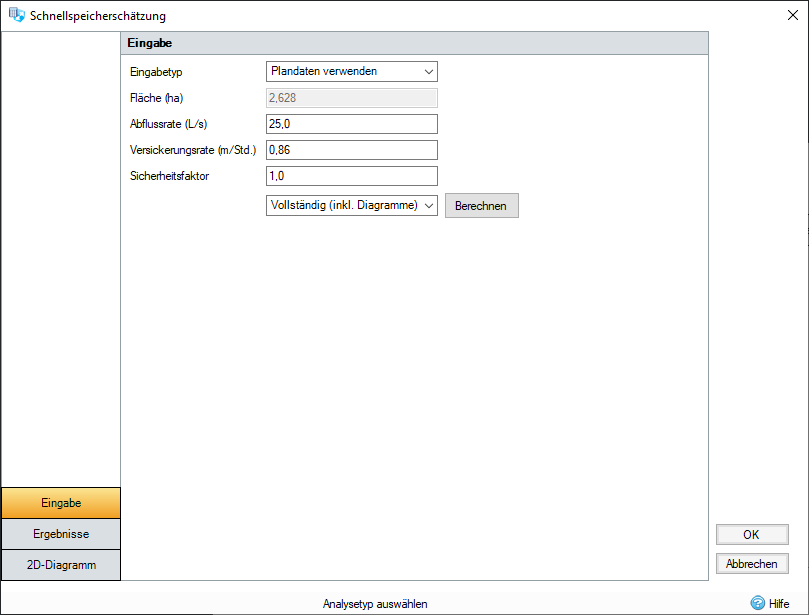

Eingabe
In diesem Formular können Sie alle erforderlichen Felder für die Berechnung eingeben.
Eingabetyp
- Plandaten verwenden: Wenn diese Option ausgewählt ist, werden die bereits im Entwurf angegebenen Zuflüsse genutzt und die Niederschlagseinrichtung in den Analysekriterien zusammen mit dem Abflusskoeffizienten verwendet. Zusätzlich zu den Zuflussbereichen werden in der Berechnung auch die Volumenströme aus allen Eingabe-Ganglinien summiert, sodass diese ebenfalls als Teil der Speicherberechnung berücksichtigt werden. Beachten Sie, dass jede Eingabe-Ganglinie auf die Länge der Analysedauer für das aktuelle Ereignis begrenzt ist, d. h. auf die doppelte Dauer des Niederschlags. Je nachdem, wie auf das Formular zugegriffen wird, variieren die Zuflüsse:
- Globaler Dimensionierungsmodus: Wenn Sie direkt über die Multifunktionsleiste Vorläufige Dimensionierung auf das Formular zugreifen, werden alle Zuflüsse berücksichtigt.
- Individueller Regenwassersteuerungsmodus: Wenn auf das Formular über den Dimensionierungsrechner für Regenwassersteuerungen zugegriffen wird, werden nur die Zuflüsse berücksichtigt, die durch diese SWC abgeleitet werden. Auf diese Weise kann das von dieser einzelnen Regenwassersteuerung benötigte Volumen ermittelt und dann zur isolierten Dimensionierung verwendet werden.
- Benutzereingabe: Bei Auswahl dieser Option wird der angegebene Bereich sowie der ausgewählte Niederschlag verwendet.
Fläche: Dies ist die gesamte undurchlässige (Dach- und befestigte) Fläche in Hektar.
Volumetrischer Abflusskoeffizient(nur Benutzereingabedaten): Der Anteil des Niederschlags, der auf das Einzugsgebiet fällt und als Oberflächenabfluss auf das Gelände gelangt.
Abflussrate: Der maximal erforderliche Abfluss vom Gelände.
Versickerungsrate: Ist der Wert auf 0 festgelegt, erfolgt der gesamte Abfluss durch herkömmliche Steuerungen und wird durch die Abflussrate beschränkt. Bei einem Wert ungleich null wird hiermit die Versickerungsrate von beiden Seiten und der Basis der Struktur definiert. Jeder Versickerungsvolumenstrom fällt zusätzlich zum maximal zulässigen Abfluss aus der Steuerung an. Wenn die Versickerungsrate festgelegt ist, generiert das Programm in den Ergebnisdiagrammen eine Durchführbarkeitsüberlagerung für die Versickerung.
Sicherheitsfaktor: Reduziert die Versickerungsrate während der Analyse, um Versandung oder unzureichende Wartung zu berücksichtigen. Für das Vereinigte Königreich ist dies erforderlich.
Zunehmende Niederschläge (nur Benutzereingabedaten): Mit dieser Option werden alle Niederschläge um die angegebene Menge skaliert. Diese Option kann verwendet werden, um Klimaveränderungen oder andere Faktoren zu berücksichtigen. Die Volumenströme von Eingabe-Ganglinien werden nicht skaliert.
Niederschlagsmethode (nur Plandaten verwenden): Eine Reihe von Niederschlagsoptionen steht zur Auswahl:
- Entwurfsabflüsse: Es stehen verschiedene Niederschlagsmethoden zur Auswahl: ARR, SCS oder Benutzerdefiniert. Je nach ausgewählter Option werden die benötigten Variablen angefordert.
- Niederschlagsdatensätze: Sie können eine Reihe von Niederschlagsdatensätzen eingeben oder aus einer Datei laden. Diese können aus einer anderen Methode für synthetische Niederschläge oder sogar aus einem real aufgezeichneten Ereignis stammen. Zur Vereinfachung stehen Optionen zum Laden aus CSV-, TXT- und Excel-Formaten zur Verfügung.
Schnell/Vollständig (inkl. Diagramme): Beide Optionen erzeugen eine Reihe von Ergebnissen mit und ohne Versickerung, die Option Vollständig erzeugt jedoch auch die 2D-Diagramme.
Wenn alle Variablen wie erforderlich festgelegt wurden, klicken Sie auf Berechnen, um die Ergebnisse zu generieren.

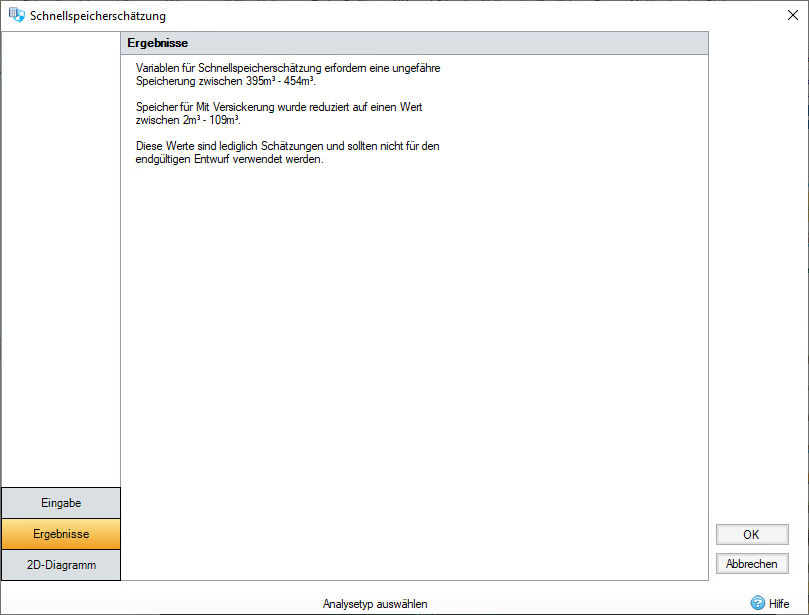

Ergebnisse
Das Programm zeigt die obere und untere Speichergrenze an, die für die angegebenen Variablen erforderlich ist.
Wenn der Versickerungskoeffizient auf einen Wert ungleich null eingestellt ist, wird ein Bereich des erforderlichen Speichers auch für ein Versickerungssystem angezeigt.
2D-Diagramme
Eine weitere Ausgabe des Schnellspeicherrechners ist ein 2D-Diagramm, bei dem die Abflussrate mit dem Volumen des berechneten Ergebnisses verglichen wird.

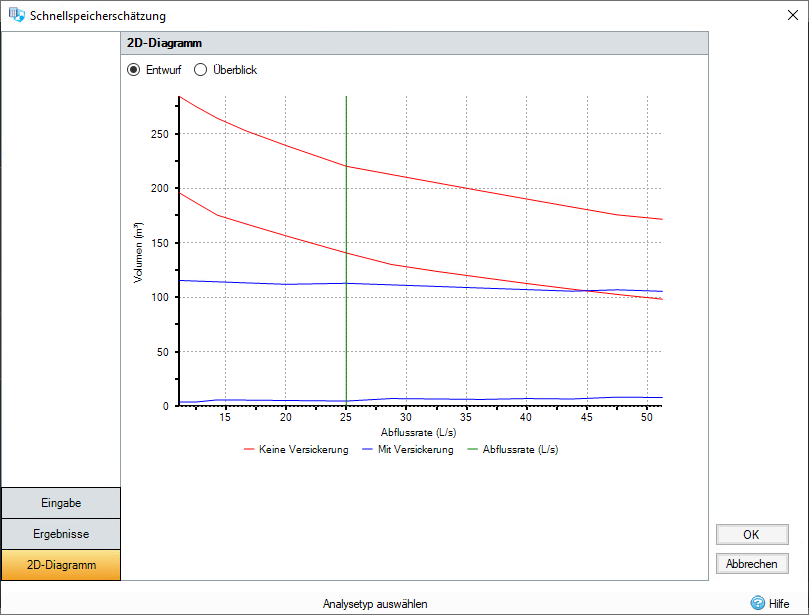

Entwurfsdiagramm
Das Entwurfsdiagramm zeigt die Auswirkungen auf den Speicherbedarf, die durch die Variation der maximalen Abflussrate entstehen. Der minimale und maximale Speicher werden violett dargestellt. Die grüne senkrechte Linie zeigt die angegebene maximal zulässige Abflussrate an. Wenn der Versickerungskoeffizient auf einen Wert ungleich null eingestellt ist, werden die maximalen und minimalen Speicheranforderungen eines Versickerungssystems blau überlagert.
Übersichtsdiagramm
Das Übersichtsdiagramm zeigt die Auswirkungen auf den Speicherbedarf, wenn die maximale Abflussrate variiert. Es wird ein wesentlich größerer Bereich von Abflusswerten als im Entwurfsdiagramm angezeigt. Der minimale und maximale Speicher werden violett dargestellt. Die grüne senkrechte Linie zeigt die angegebene maximal zulässige Abflussrate an. Wenn der Versickerungskoeffizient auf einen Wert ungleich null eingestellt wurde, werden die maximalen und minimalen Speicheranforderungen eines Versickerungssystems blau überlagert.
