Regenwassersteuerungen (SWC) variieren oftmals je nach Projekt, Standort und Kunde. Flexibilität bei Entwurf und Planung sind dabei entscheidend. Das Volumenstrom-Routing durch eine Regenwassersteuerung wird unter Analyse von Regenwassersteuerungen beschrieben.
Die Liste der verschiedenen Arten von Regenwassersteuerungen wird nachstehend aufgeführt, zusammen mit Abbildungen dieser Systeme zur einfachen Referenz.
Mithilfe von Objektvorlagen lässt sich jede dieser Regenwassersteuerungen speichern, um sie an anderer Stelle im selben Entwurf oder in einer ganz anderen Bewertung zu verwenden.

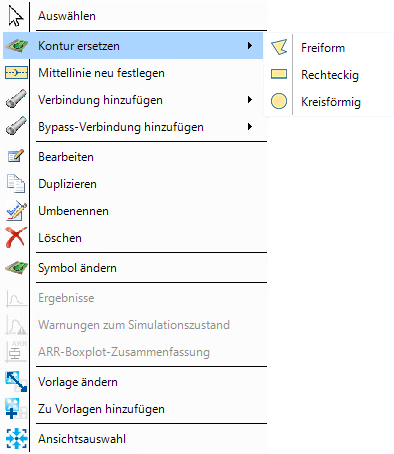

Regenwassersteuerungen können mit drei Arten von Konturen grafisch auf dem Plan gezeichnet werden. Kreisförmig, Rechteckig und Freiform. Beim ersten Hinzufügen einer Regenwassersteuerung zum Plan wird eine Vorgabekontur ausgewählt, die sich jedoch über das Kontextmenü ändern lässt.
Die Gesamtkontur ist der obere Bereich, in dem eine Regenwassersteuerung geneigte Seiten oder eine andere Basisfläche aufweist; dies wird mit einer gestrichelten Kontur dargestellt.
Für jeden Konturtyp wird eine Mittellinie berechnet, die einen Hinweis auf die Fließrichtung gibt, damit eine Längsneigung angewendet werden kann. Dies lässt sich jedoch über das Kontextmenü ändern. Die Mittellinie wird für jeden Linientyp wie folgt berechnet:
Kreisförmig
Der letzte Mausklick, der die Größe des Kreises angibt, kennzeichnet die Fließrichtung vom Mittelpunkt aus.
Bei alten Dateien mit einer Oberfläche wird die höchste Überdeckungshöhe um den Konturumfang herum bestimmt, und dies ist der Beginn der Mittellinie. Ohne Oberfläche wird die Mittellinie von links nach rechts durch die Mitte gezogen.
Rechteckig
Von der Mitte des Rechtecks von links nach rechts, auch bei alten Dateien.
Freiform
Der längste Abstand zwischen allen Koordinaten wird bestimmt, und die Fließrichtung wird wie folgt berechnet:
- Von der Oberfläche aus (sofern vorhanden), wobei die höchste Überdeckungshöhe der Beginn der Mittellinie ist.
- Von der Wicklung der Kontur aus, wobei die erste erreichte Mittellinienkoordinate die Oberseite der Mittellinie ist.
Für alte Dateien gelten bei der Berechnung der Mittellinie dieselben Regeln.
Wenn eine Regenwassersteuerung während des Vorgangs Reihe hinzufügen hinzugefügt wird, wird die Mittellinienrichtung durch diesen Vorgang vorgegeben, und alle Änderungen an der Kontur behalten diese Mittellinie bei, es sei denn, die Kontur wird gelöscht.
