Die Option Regenwassersteuerungen – Elementergebnisse zeigt eine Zusammenfassung der Leistung Ihrer ausgewählten Regenwassersteuerung für den aktuellen Niederschlag/das aktuelle Ereignis, wie in der Niederschlagsauswahl hervorgehoben.
Diagramme

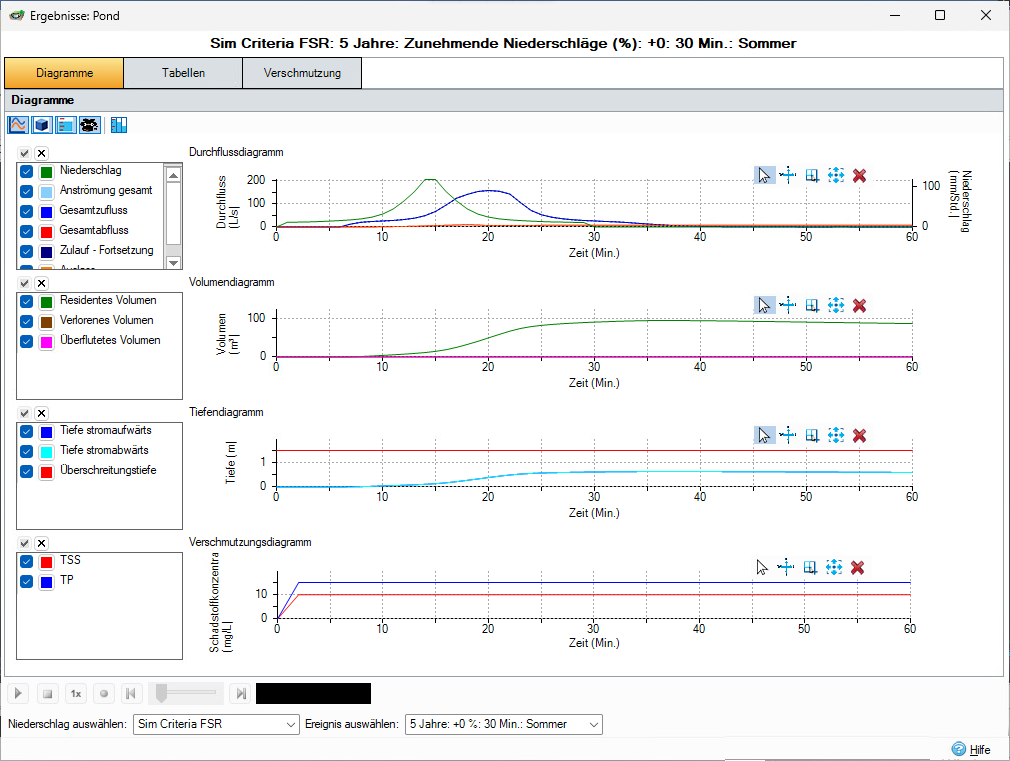

Stellt vier Diagramme bereit, die verschiedene Aspekte von Ergebnissen zeigen. Jedes dieser Diagramme lässt sich nach Bedarf aktivieren und deaktivieren. Weitere Informationen finden Sie auf den Seiten Diagrammwerkzeuge und Ergebnisdiagramme.
Volumenströme: Zeigt Niederschlag, Anströmung gesamt (in die Zuläufe), pro Zulauf (Fortsetzung und Bypass), Gesamtzufluss (nach Zulaufbeschränkung und Verzögerungszeit) sowie Abflüsse (gesamt und pro Auslass) in und aus Regenwassersteuerungen im Zeitverlauf an.
Für Phasen, die nur Basisvolumenstrom- oder Eingabe-Ganglinien enthalten, ist kein Niederschlag verfügbar.
Volumen: Zeigt Gesamtvolumen, Volumen pro Abschnitt (z. B. Wasserhaltungs- und Filterbereich in einer Biorückhaltung), residentes Volumen, verlorenes Volumen pro Abschnitt und überflutetes Wasservolumen in Regenwassersteuerungen im Zeitverlauf an.
Tiefen: Zeigt die Wassertiefe in Regenwassersteuerungen im Zeitverlauf an. Die Überschreitungstiefe (Überdeckungshöhe - Sohlenhöhe) wird als Referenz angezeigt, um festzustellen, wann eine Überflutung auftritt. Bei Regenwassersteuerungen mit mehreren Abschnitten (z. B. Wasserhaltungs- und Filterbereich in einer Biorückhaltung) wird die Basishöhe des oberen Abschnitts als Referenz angezeigt, und die Wassertiefe wird ebenfalls pro Abschnitt angegeben. Bei Steuerelementen mit Neigung werden die Werte stromaufwärts und stromabwärts für jeden Abschnitt angezeigt.
Verschmutzung: Zeigt die Schadstoffkonzentrationen in Regenwassersteuerungen im Zeitverlauf an.
Zwischentiefen anzeigen: Bei Steuerelementen mit Neigung können zwischen null und drei Zwischentiefen angezeigt werden. Ein Farbverlauf zwischen den ausgewählten Farben stromaufwärts und stromabwärts wird zum Berechnen der Farben für die Spuren von Zwischentiefen verwendet.
Tabellen

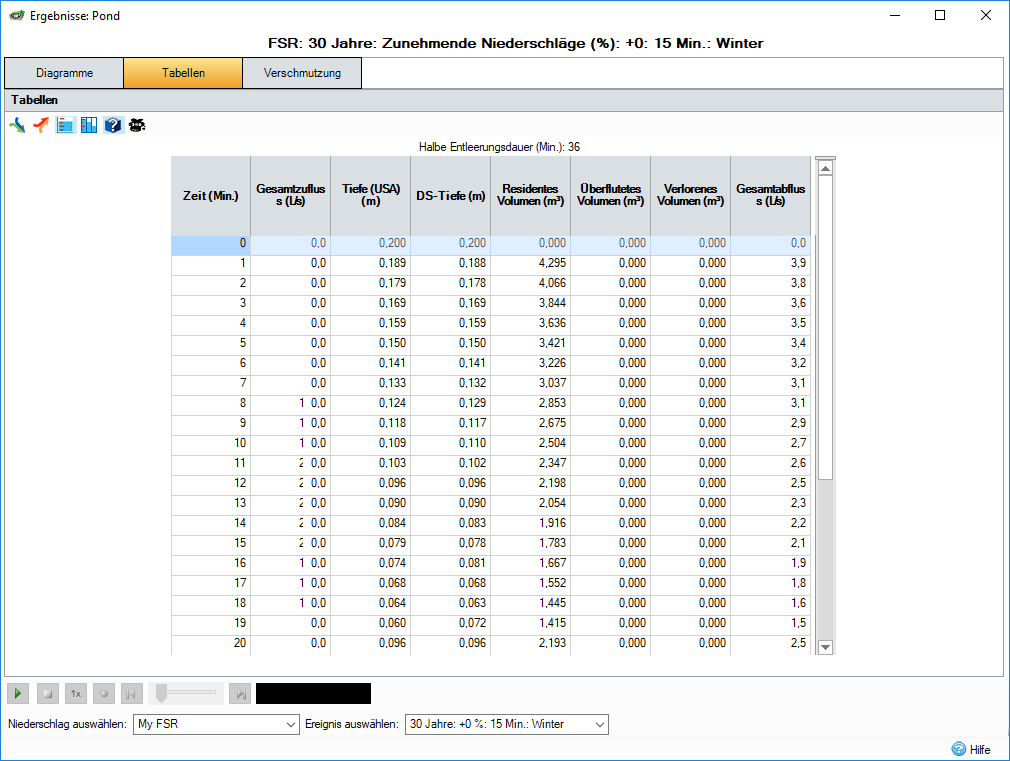

Zeigt die minütlichen Daten aus der Systemanalyse an. Dazu gehören Zuflüsse, Abflüsse, Tiefen und Volumen. Mithilfe der Schalter können Sie Spalten nach Bedarf aktivieren und deaktivieren.
Komponentenzuflüsse: Wenn diese Option aktiviert ist, werden neben dem Gesamtzufluss auch Zufluss pro Zulauf und Anströmung gesamt angezeigt.
Komponentenabflüsse: Wenn diese Option aktiviert ist, werden neben dem Gesamtabfluss auch die Spalten für Abfluss pro Auslass und Versickerung angezeigt.
Tiefe: Wenn diese Option aktiviert ist, wird die Spalte Tiefe (pro Abschnitt, falls zutreffend, z. B. Wasserhaltungs- und Filterbereich in einer Biorückhaltung) angezeigt. Bei Steuerelementen mit Neigung werden die Tiefen stromaufwärts und stromabwärts angezeigt.
Zwischentiefen anzeigen: Bei Steuerelementen mit Neigung können zwischen null und drei Zwischentiefen angezeigt werden.
Verlorenes Volumen: Wenn diese Option aktiviert ist, werden die Spalten für verlorenes Volumen pro Abschnitt angezeigt.
Volumen: Wenn diese Option aktiviert ist, wird neben dem residenten Volumen insgesamt auch das Volumen pro Abschnitt angezeigt.
Schadstoffkonzentrationen: Wenn diese Option aktiviert ist, werden die Schadstoffkonzentrationen angezeigt.
Die Informationen werden je nach Einheit mit einer vorgegebenen Anzahl von Dezimalstellen angezeigt. Wenn Sie mehr oder weniger Dezimalstellen sehen möchten, können Sie im Kontextmenü die Option Dezimalstellen erhöhen oder Dezimalstellen verringern auswählen. Diese Einstellung wird zwischen Sitzungen nicht gespeichert.
Ausgabeintervall
Das Ausgabeintervall ergibt sich aus dem Wert, der in den Analysekriterien ausgewählt wurde. Die Ergebnisse werden über den Zeitraum des Ausgabeintervalls gemittelt. Wenn das Ausgabeintervall beispielsweise 5 Minuten und das Analyseintervall 1 Minute beträgt, werden die für die Intervalle von 1 bis 5 Minuten berechneten Ergebnisse gemittelt, um das 5-Minuten-Ergebnis zu erhalten.
Verschmutzung

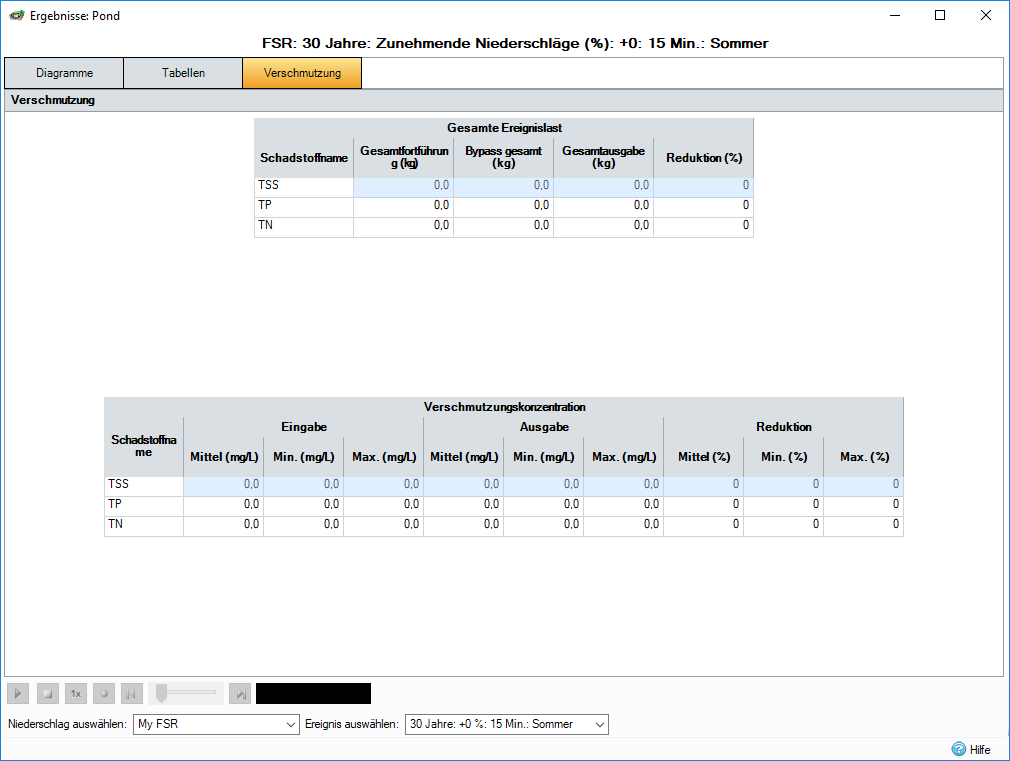

Enthält eine Aufschlüsselung der Schadstoffbelastungen, die in das System ein- und ausgehen, sowie Details zu den Konzentrationen.
