Teileinzugsgebiete können in Form einer Tabelle für Zeit/Fläche eingegeben werden. Die Ganglinie wird durch die Kombination von Niederschlagsprofil und Zeit-/Flächeneingabe berechnet. Das Diagramm für Zeit/Fläche berücksichtigt, wie sich die Zeit des Volumenstroms in der Regenwassersteuerung auf die Zufluss-Ganglinie auswirkt.

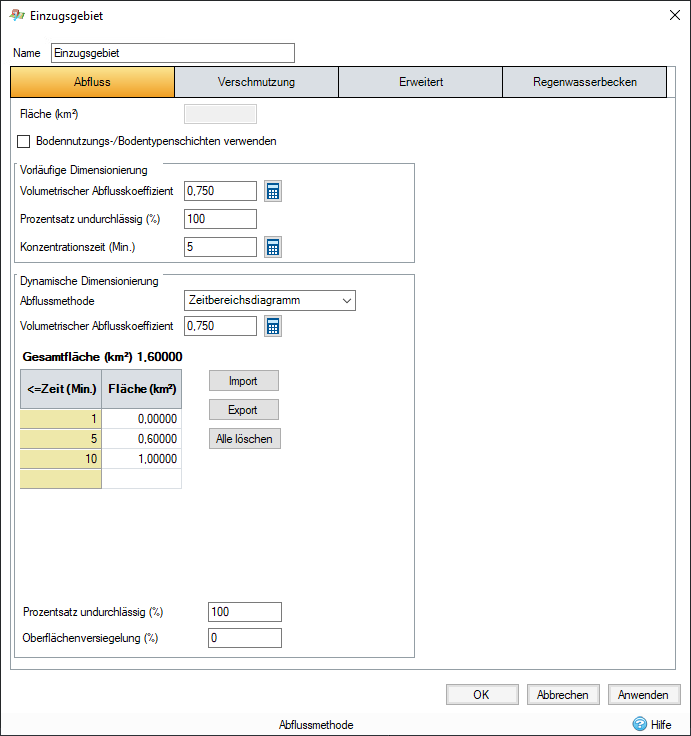

Tabelle: Geben Sie für jeden Zeitschritt die Fläche ein, die in die Speicherstruktur einfließt.
- Zeit: Das Zeitbereichsdiagramm lässt sich mit einem benutzerdefinierten Satz von Zeitschritten angeben.
- Fläche: Die Fläche, die im angegebenen Zeitraum einfließt, d h. vom eingegebenen Zeitpunkt bis zum Zeitpunkt darunter.
- Importieren und Exportieren: Mit diesen Optionen können die aktuellen Details des Zeitbereichsdiagramms aus bzw. in Dateien importiert und exportiert werden, um sie wiederzuverwenden.
- Alle löschen: Mithilfe dieser Schaltfläche wird der Inhalt der Tabelle gelöscht.
Prozent undurchlässig: Durchlässiger Teil des Zuflussbereichs. Wenn das Kontrollkästchen Landnutzungs-/Bodentypenschichten verwenden aktiviert ist, wird der Wert für Prozentsatz undurchlässig aus gewichteten Durchschnittswerten von Landnutzungen berechnet.
Oberflächenversiegelung: Damit wird die undurchlässige Fläche um den angegebenen Wert skaliert. Diese Option kann verwendet werden, um die Vergrößerung städtischer Gebiete oder andere Faktoren zu berücksichtigen. Der Wert wird nur aktiviert (und eingesetzt), wenn die Versiegelung für die Analyse in den Analysekriterien auf die Nutzung von Einzugsgebieten eingestellt ist.
Analyse
Das Niederschlagsprofil und das Zeitbereichsdiagramm werden wie folgt mit dem volumetrischen Abflusskoeffizienten kombiniert:
Q1 = (I1 x A1) x 2.78 x Cv
Q2 = (I1 x A2 + I2 x A1) x 2.78 x Cv
Q3 = (I1 x A3 + I2 x A2 + I3 x A1) x 2.78 x Cv
und so weiter.
