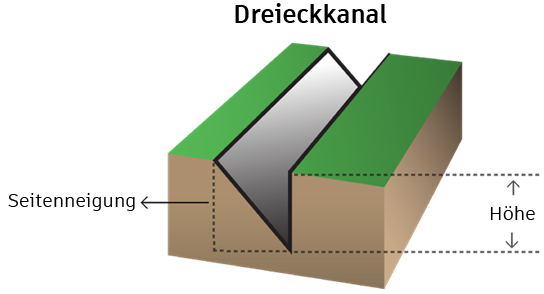

Beim Dreieckskanal handelt es sich um einen offenen Kanal mit dreieckigem Querschnitt, bei dem eine Seite vertikal und die andere geneigt ist. Das Volumenstrom-Routing durch eine Kanalverbindung wird unter Analyse von Knotenpunkten und Verbindungen beschrieben.
Anzugebende Parameter:
Länge, Neigung, n-Wert nach Manning oder Colebrook-White-Rauigkeit, Höhe und Seitenneigung; siehe auch Verbindungseingaben.
Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts und Sohlenhöhe stromabwärts.
Wenn Sie einen Wert für n-Wert nach Manning oder Colebrook-White-Rauigkeit eingeben, wird der jeweils andere Wert gelöscht. Der n-Wert nach Manning wird vorgabemäßig verwendet.
Wenn Neigung oder Sohlenhöhe stromabwärts vom Benutzer geändert werden, wird die andere Variable entsprechend aktualisiert.
Wenn Höhe oder Sohlenhöhe stromaufwärts vom Benutzer geändert werden, wird die andere Variable entsprechend aktualisiert.
Automatische Einstellung von Höhen
Wenn möglich, werden Verbindungshöhen automatisch anhand von Daten aus Oberflächendaten, vorhandenen Regenwassersteuerungen (SWC) und bestehenden Knotenpunkten festgelegt. Dies geschieht gemäß den folgenden Regeln, kann jedoch vom Benutzer überschrieben werden. Falls Höhen vom Benutzer oder durch das Verfahren zur Rohrdimensionierung überschrieben wurden, werden die Werte rot dargestellt, um anzuzeigen, dass die folgenden Regeln nicht mehr eingehalten werden und keine automatische Aktualisierung stattfindet.
Überdeckungshöhe stromaufwärts
- Wenn sich die Koordinate stromaufwärts auf einer Oberfläche befindet, legen Sie die Überdeckungshöhe stromaufwärts als Oberflächenhöhe an der Koordinate stromaufwärts fest (im Fall einer Regenwassersteuerung kann dies die Position eines Zulaufs oder Auslasses sein).
- Wenn sich die Koordinate stromaufwärts nicht auf einer Oberfläche befindet (entweder ist die Oberfläche nicht geladen oder die Koordinate stromaufwärts befindet sich nicht auf einer Oberfläche), legen Sie die Überdeckungshöhe stromaufwärts auf die Überdeckungshöhe des Schachts stromaufwärts oder die Überschreitungshöhe der Regenwassersteuerung stromaufwärts fest.
Überdeckungshöhe stromabwärts
- Wenn sich die Koordinate stromabwärts auf einer Oberfläche befindet, legen Sie die Überdeckungshöhe stromabwärts als Wert der Oberflächenhöhe an der Koordinate stromabwärts fest (im Fall einer Regenwassersteuerung kann dies die Position eines Zulaufs oder Auslasses sein).
- Wenn sich die Koordinate stromabwärts nicht auf einer Oberfläche befindet (entweder ist eine Oberfläche nicht geladen oder die Koordinate stromabwärts befindet sich nicht auf einer Oberfläche), legen Sie die Überdeckungshöhe stromabwärts auf die Überdeckungshöhe des Schachts stromabwärts oder die Überschreitungshöhe der Regenwassersteuerung stromabwärts fest.
Sohlenhöhen
- Die Sohlenhöhe wird über den Parameter Höhe festgelegt, falls bereits angegeben, d. h. über eine Vorlage.
- Falls die Höhe nicht angegeben ist, wird sie zuerst über Variablen für stromaufwärts liegende Elemente definiert. Bei einfachen Knotenpunkten ist dies 0. Bei Schächten ist dies Überdeckungshöhe – Sohlenhöhe. Bei Regenwassersteuerungen ist dies Überschreitungshöhe – Basishöhe.
- Wenn die Regenwassersteuerung über einen Auslass verfügt, der nicht frei abläuft, wird stattdessen das Auslassniveau verwendet.
