Arbeiten mit Rollen

Erstellen Sie eine Rolle für Ihre Maschine und ggf. Segmente für die Rolle.

Rolle erstellen

1. Erstellen Sie in Inventor ein Bauteil- oder Baugruppendokument.
   Tipp: Ein Bauteildokument kann ausreichend sein. Wenn Sie jedoch eine komplexe Rolle erstellen oder der Rolle Geometrie hinzufügen möchten, sollten Sie ein Baugruppendokument erstellen.
2. Wechseln Sie zur Registerkarte TruFiber.
3. Klicken Sie in der Multifunktionsleiste von TruFiber auf TruFiber.


   Inventor wechselt zum TruFiber-Browser, und diesem wird der Knoten Rolle hinzugefügt.


4. Klicken Sie in der Multifunktionsleiste von TruFiber auf TruFiber.

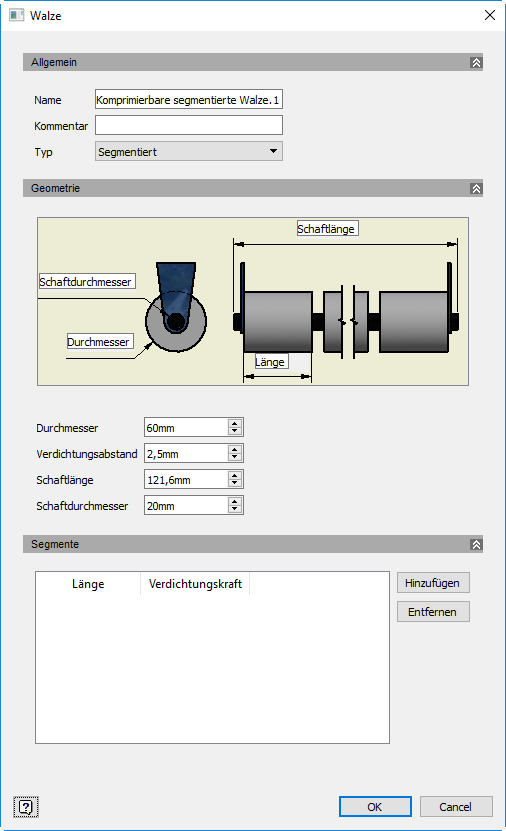

   Das Dialogfeld Rolle wird geöffnet.

5. Geben Sie Informationen zur Rolle ein, darunter Name, Typ, Kommentare, Parameter und Segmentinformationen (falls zutreffend), und klicken Sie auf OK.
   Eine Rolle wird unter der dem Knoten Rolle im TruFiber-Browser erstellt.


6. Speichern Sie die Datei.

Rollensegmente erstellen

Einige Rollen unterstützen Segmente. Segmente können einer Maschine die Anpassung an komplexe Oberflächen erleichtern. Jedes Segment kann eigene Eigenschaften aufweisen.

1. Wählen Sie im Dialogfeld Rolle einen Rollentyp aus, der Segmente unterstützt, z. B. Segmentiert.

2. Klicken Sie unter Segmente auf Hinzufügen.
3. Geben Sie im Dialogfeld, das geöffnet wird, Segmentparameter ein.

   Stellen Sie sicher, dass es nicht zu Konflikten zwischen den eingegebenen Parametern und anderen Parametern kommt. So darf z. B. bei einer segmentierten Rolle die Gesamtlänge aller Segmente nicht die Schaftlänge überschreiten.

Nach dem Erstellen der Rolle können Sie dieser Kollisionspunkte hinzufügen, sodass TruFiber mögliche Kollisionen bei der Arbeit mit einem Werkzeugweg erkennen kann.
