Prueba de posprocesadores

Si está probando un posprocesador nuevo, posprocese y ejecute una operación a la vez. De esta forma, es más fácil solucionar los problemas de código. Puede probar un posprocesador con los archivos de prueba para comprobación de posprocesadores.

Cómo saber qué posprocesador funcionará con su equipo

Es necesario probar un posprocesador mediante la creación de un programa de ejemplo, o mediante rutas de herramienta de ejemplo o archivos de prueba para comprobación.

Crear un programa de ejemplo

Cree un programa de ejemplo que demuestre las funciones clave. La primera pieza que pase en su máquina no debe ser la pieza que necesita realizar. Es probable que no pruebe todas las funciones para el control CNC.

Utilizar ruta de herramienta de ejemplo

1. Acceda a las ruta de herramienta de ejemplo desde el Panel de datos de Fusion seleccionando Ejemplos de CAM > Posprocesador.

   La carpeta Posprocesador contiene archivos de prueba para fresado y torneado.

2. Seleccione el archivo de ejemplo correspondiente, según el tipo de mecanizado y las unidades con las que esté trabajando.

3. Seleccione el posprocesador que piensa que mejor coincide con su combinación de máquina/control y cree el código CNC.

   Si se producen errores en la máquina, puede posprocesar de operación en operación para simplificar el proceso de depuración.

Usar archivos de prueba para comprobación de posprocesadores

Acceda a los archivos de prueba para comprobación desde el Panel de datos de Fusion seleccionando Ejemplos de CAM > Posprocesador:

• Fresado_Pulgadas - Referencia de posprocesador
• Fresado_MM - Referencia de posprocesador
• Fresado_Torno_Pulgadas - Referencia de posprocesador
• Fresado_Torno_MM - Referencia de posprocesador

Comprobación del código CN posprocesado

1. Cargue el código CN de comprobación en la máquina.

2. Establezca los desfases en una posición segura y realice una pasada en seco de la máquina.

   Realizar una pasada en seco significa ejecutar el programa sin herramientas de corte.

   Si la máquina se detiene e informa de cualquier error, debe averiguar qué es lo que está mal con el código CN. Puede probar usar otro posprocesador y ejecutar el nuevo código CN.

Si encuentra un problema con el código, compruebe las propiedades de posprocesador en el cuadro de diálogo Programa CN para añadir o eliminar funciones. Si un posprocesador no parece ser adecuado para su máquina, es posible que haya activado o desactivado una opción que afecta a la salida. Las propiedades pueden variar en función de un posprocesador.

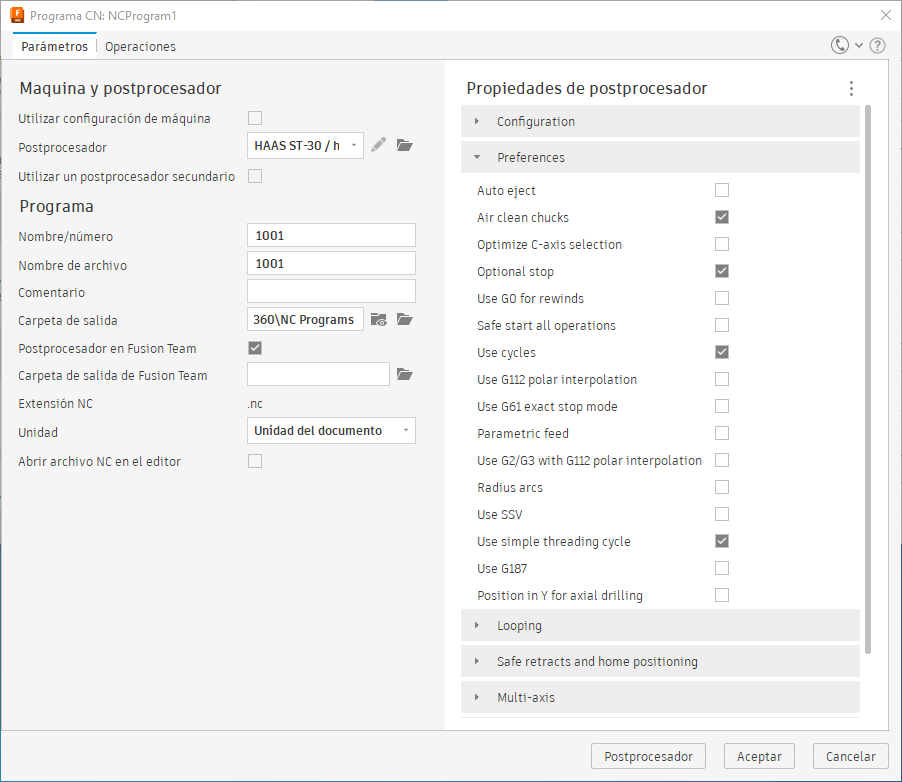

Cuadro de diálogo de Programa CN.

¿Aún tiene errores?

Si aún tiene errores, siga estos pasos:

1. Escribir la descripción completa del error y cualquier número de error.

2. Anotar el número de línea en que se detuvo o apareció el error.

3. Consultar el manual de la máquina para encontrar la explicación del error

4. Comparar el error con la línea de código en que se detuvo el programa.

5. Investigar lo que la máquina o el control espera ver.

   Consultar el manual de programación de las máquinas para ver la función del código CN que provocó el error. También puede enviar el programa a la empresa de maquinaria con la información sobre los parámetros en el cuadro de diálogo del programa CN.

Una vez que encuentre el formato correcto para esa línea de código, modifique el programa NC y vuelva a ejecutarlo. Repita este proceso hasta recorrer todo el programa. Una vez finalizado este proceso, tendrá un programa que funciona en su máquina.

Para modificar un posprocesador, necesita un programa de ejemplo que se haya ejecutado en la máquina.
