Actividad 3: mecanizar la cajera

En esta actividad, se utiliza la estrategia Desbaste de desfase 2D (antes conocida como Limpieza de cajera 2D) para desbastar la masa del material de la cavidad que contiene el saliente circular.

Requisitos previos

• Actividad 2 completada.

Pasos

1. En el cuadro de diálogo Desbaste de desfase 2D, active la herramienta plana #2 - Ø8 mm.

   1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > 2D > Desbaste de desfase 2D .

      Se abre el cuadro de diálogo Desbaste de desfase 2D.

   2. Seleccione la ficha Herramienta .

   3. Asegúrese de que la herramienta plana n.º 2 de Ø8 mm siga siendo la herramienta activa.

2. Seleccione la geometría del área de mecanizado de cajera.

   1. En el cuadro de diálogo Desbaste de desfase 2D, haga clic en la ficha Geometría .

   2. Seleccione la cara inferior de la cajera.

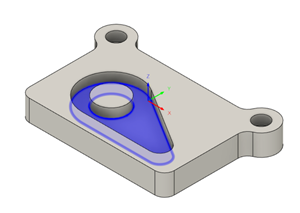

      La cara se resaltará en azul.



      Nota: La estrategia Desbaste de desfase 2D mecaniza desde la parte superior del material hasta el nivel de la cara seleccionada. Esto es exactamente lo que se necesita en esta operación, por lo que no es necesario especificar ninguna profundidad en la ficha Alturas .

3. Cree varias profundidades y reducciones de acabado. Anule la selección de Material a dejar.

   1. Haga clic en la ficha Pasadas .

      Este grupo de parámetros controla el modo en que se calcula la ruta de herramienta de cajera 2D. Para eliminar la cajera, se genera la ruta de herramienta en varios niveles Z, comenzando desde la parte superior del material y hacia abajo en pasos de 2 mm hasta la parte inferior de la cajera.

   2. Seleccione la casilla de verificación Varias profundidades.

   3. Defina la Reducción de desbaste máxima en 2 mm.

   4. Defina las Reducciones de acabado en 1.

   5. Desactive la casilla de verificación Material a dejar.

      Dado que Desbaste de desfase 2D es una operación de desbaste, el valor por defecto es dejar el bloque. En este ejemplo no necesitamos un corte de acabado adicional.

   6. Haga clic en Aceptar para iniciar el cálculo.

Resumen de la Actividad 3

En esta actividad, ha seleccionado una operación de Desbaste de desfase 2D para realizar cortes a varias profundidades y mecanizar la cajera con el saliente circular.

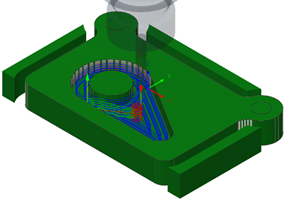

La ruta de herramienta calculada con el material en proceso se muestra a continuación.

La ruta de herramienta se visualiza con un inicio de flecha roja, un movimiento rápido amarillo, movimientos de entrada/salida verdes, movimientos de corte azules y una flecha verde al final.
