Copiar o crear una herramienta de depósito para la deposición aditiva de varios ejes

Después de crear una configuración aditiva, utilice la biblioteca de herramientas para copiar una herramienta de depósito de muestra o para crear una herramienta de depósito. Las herramientas de depósito admitidas actualmente incluyen herramientas de cable de arco eléctrico, polvo láser y alambre láser.

Copiar una herramienta de depósito de muestra

Fusion viene con una selección de herramientas de depósito de muestra, cada una con una variedad de valores predefinidos de ejemplo para diferentes materiales. Puede copiar una herramienta de depósito de muestra y utilizarla tal cual o personalizarla.

1. En la barra de herramientas del espacio de trabajo de Fabricación, haga clic en Aditiva > Gestionar > Biblioteca de herramientas .

   Se abre la Biblioteca de herramientas.

2. En el panel izquierdo, seleccione Biblioteca de Fusion > Herramientas de depósito de muestra.

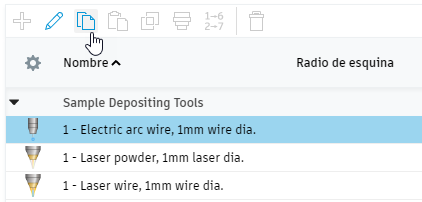

3. En el panel central, seleccione la herramienta de depósito de muestra que desee y, a continuación, haga clic en Copiar herramienta .



4. En el panel izquierdo, seleccione una carpeta Local en la que copiar la herramienta de depósito de muestra.

5. En el panel central, haga clic en Pegar herramienta .

6. (Opcional) Para editar la herramienta de depósito de muestra, en el panel central, haga clic en Editar herramienta .

Crear una herramienta de depósito

Si ninguna de las herramientas de depósito de muestra es adecuada, cree una herramienta de depósito que cumpla sus requisitos.

1. En la barra de herramientas del espacio de trabajo de Fabricación, haga clic en Aditiva > Gestionar > Biblioteca de herramientas .

   Se abre la biblioteca de herramientas.

2. En el panel izquierdo, seleccione una carpeta de biblioteca en la que desee almacenar la herramienta de depósito.

3. En el panel central, haga clic en Nueva herramienta .

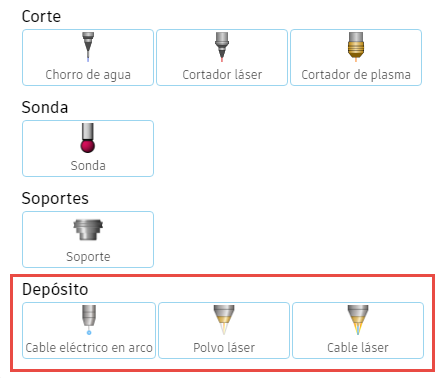

4. En el grupo Depositar, elija un tipo de herramienta de depósito.



5. (Opcional) En la ficha General, escriba una descripción de la herramienta de depósito, su proveedor, su número de identificación y un vínculo al sitio web del proveedor o a la información de contacto.

6. (Opcional) En la ficha Cabezal de depósito, seleccione un portaherramientas para la herramienta de depósito, compruebe el tipo de herramienta y elija las unidades de medida para la herramienta.

7. En la ficha Datos de depósito, introduzca información sobre la geometría de la deposición (como la anchura del cordón y el grosor de capa), los distintos avances de la herramienta de depósito y las distintas velocidades de flujo específicas de la máquina aditiva.

   Nota: Los parámetros varían en función del tipo de herramienta de depósito que se seleccione.

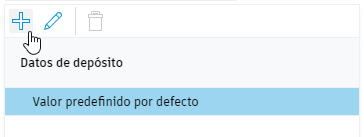

   Sugerencia: los parámetros se almacenan como un valor predefinido por defecto. Para crear varios valores predefinidos de diferentes parámetros para diferentes materiales, máquinas o aplicaciones, haga clic en Añadir valor predefinido , escriba un nombre y, a continuación, cambie los parámetros según sea necesario.



8. En la ficha de Posprocesador, introduzca el número de herramienta para identificarlo en un programa CN, introduzca los comentarios y el número para identificar el desfase de longitud de herramienta.

9. Haga clic en Aceptar para crear la herramienta de depósito.

10. Haga clic en Cerrar.

Generar una ruta de herramienta adicional de construcción de figuras ahora.
