Preparar el diseño para la deposición de varios ejes aditiva

Las rutas de herramienta adicionales de construcción de figuras se generan a partir de las superficies de los modelos CAD. Antes de generar una ruta de herramienta adicional, es necesario preparar las figuras que se desean depositar y preparar la superficie base en la que las figuras se depositan en capas conformales.

1. Abra o cree un diseño que contenga las figuras y la superficie base.

   Las superficies base pueden ser planas o no planas. Las superficies base no planas pueden ser cilíndricas, de revolución o arbitrarias.

   Nota: La superficie base debe ser mayor que las figuras que se desean depositar en la parte superior.

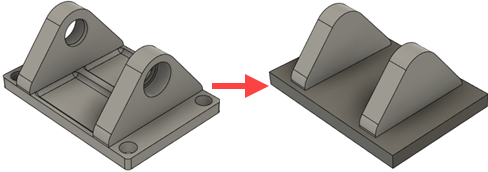

2. Si el diseño es de la pieza final mecanizada, simplifíquelo para eliminar figuras y añada material adicional a las superficies para garantizar una generación correcta.



   Sugerencia: Utilice un modelo de fabricación para realizar el diseño simplificado a propósito para la fabricación, sin que ello afecte a la geometría del diseño original.

3. Asegúrese de que las figuras que se van a depositar y la superficie base sean cuerpos independientes y no un único cuerpo unido. Si los modelos son un cuerpo, divídalos.
