Trabajar con una aplicación del conector de la máquina para la inspección

Un conector de la máquina es una aplicación que permite que Fusion se comunique con una máquina CNC específica a través de una conexión activa. Son necesarias para importar los resultados de la inspección en tiempo real en la inspección de superficies, la inspección geométrica de funciones críticas y la alineación de piezas activa.

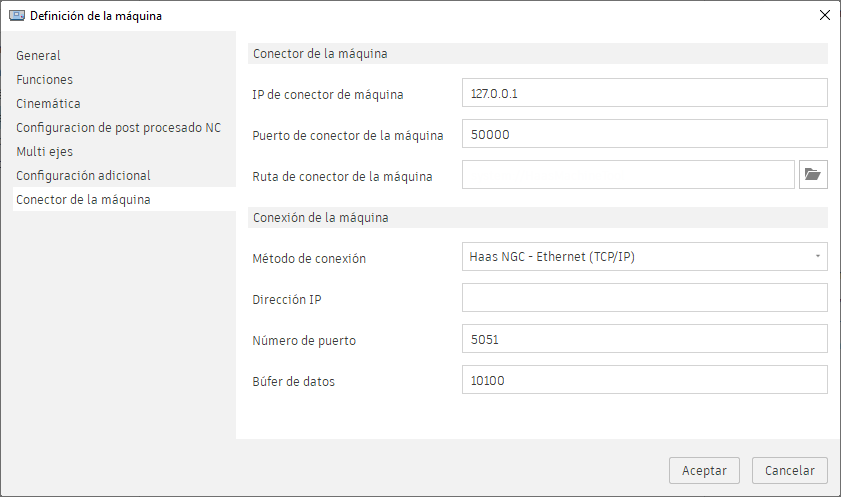

Ejemplo de una aplicación del conector de la máquina para una máquina CNC Haas.

Instalar una aplicación del conector de la máquina desde dentro de Fusion

Si utiliza una máquina CNC de la biblioteca de Fusion, descargue e instale una aplicación del conector de la máquina desde Fusion y, a continuación, vincúlela a la máquina CNC.

1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Inspección > Administrar > Biblioteca de máquinas.

   Se abre la Biblioteca de máquinas.

2. En el panel izquierdo, asegúrese de que la carpeta Biblioteca de Fusion esté seleccionada.

3. En el panel derecho, en la ficha Filtros, defina las Funciones como Conector de la máquina.

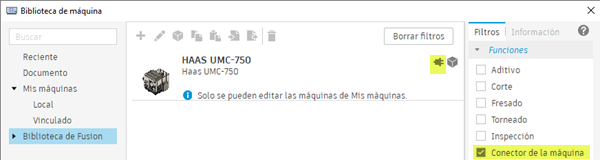

   Solo se muestran las máquinas que tienen una aplicación del conector de la máquina asociada. Estos se indican mediante el icono del conector de la máquina .



4. En el panel central, seleccione la máquina que desea copiar en la biblioteca local y, a continuación, haga clic en Copiar selección .

5. Seleccione la carpeta Mis máquinas > Local y, a continuación, haga clic en Pegar .

6. En el mensaje que le pregunta si desea descargar la aplicación del conector de la máquina, haga clic en Sí.

7. En el cuadro de diálogo que se abre, busque y seleccione la carpeta en la que desea que se instale la aplicación del conector de la máquina y, a continuación, haga clic en Seleccionar carpeta.

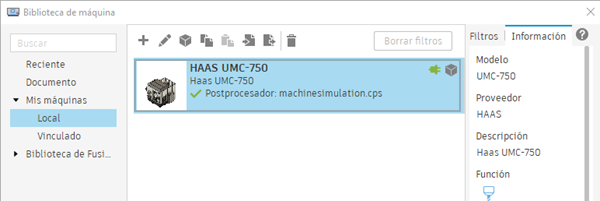

   Cuando se complete la descarga, se iniciará la aplicación del conector de la máquina y el icono del conector de la máquina de la biblioteca de máquinas pasará de un icono gris a un icono verde .



8. Cierre la biblioteca de máquinas y cierre la aplicación del conector de la máquina.

   Cuando se utiliza la función Conexión activa para la inspección de superficies o la alineación de piezas activa, la aplicación del conector de la máquina se inicia automáticamente.

Instalar una aplicación del conector de la máquina desde la biblioteca de posprocesadores

Si utiliza una máquina CNC personalizada, descargue e instale una aplicación del conector de la máquina desde la biblioteca de posprocesadores y, a continuación, vincúlela a la máquina CNC.

1. En la Biblioteca de posprocesadores, haga clic en Conector para descargar la aplicación del conector de la máquina para su equipo.



2. En Fusion, en la barra de herramientas del espacio de trabajo Fabricación, haga clic en Inspección > Administrar > Biblioteca de máquinas.

   Se abre la Biblioteca de máquinas.

3. En la carpeta Mis máquinas > Local, seleccione la máquina que desea vincular a la aplicación del conector de la máquina.

4. Haga clic en Editar selección .

   Se abre el cuadro de diálogo Definición de la máquina.

5. Seleccione la página Conector de la máquina.



6. En Ruta de conector de máquina, introduzca la ubicación en la que guardó la aplicación del conector de la máquina.

7. Haga clic en Aceptar.

Editar una definición de máquina

Si es necesario, utilice el cuadro de diálogo Definición de la máquina para editar los parámetros de una aplicación del conector de la máquina.

1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Inspección > Administrar > Biblioteca de máquinas.

   Se abre la Biblioteca de máquinas.

2. En la carpeta Mis máquinas > Local, seleccione la máquina que desea vincular a la aplicación del conector de la máquina que desea configurar.



3. Haga clic en Editar selección .

   Se abre el cuadro de diálogo Definición de la máquina.

4. Seleccione la página Conector de la máquina.

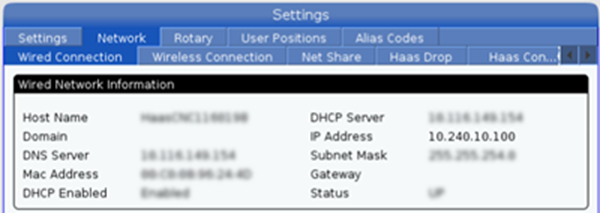

5. Introduzca la Dirección IP de la máquina. Normalmente se encuentra en el controlador de la máquina, por ejemplo:



6. Si es necesario, edite los parámetros de definición de máquina por defecto según sea necesario.

7. Haga clic en Aceptar.
