Administrar las comprobaciones de colisiones de las máquinas

Elija los pares de artículos de una máquina que se incluirán o excluirán de las comprobaciones de colisiones. La comprobación de colisiones en muchos artículos puede ralentizar el proceso de verificación durante la simulación de la máquina. Si se excluyen pares de artículos de las comprobaciones, no se notifican las colisiones con esos pares.

1. Abra el cuadro de diálogo de Definición de la máquina para la definición de la máquina cuya detección de colisiones desea gestionar.

   1. En la barra de herramientas del área de trabajo Fabricación, en cualquier ficha, haga clic en Administrar > Biblioteca de máquinas .

   2. En la Biblioteca de máquinas, acceda a una de las subcarpetas Mis máquinas y seleccione la definición de la máquina.

   3. Haga clic en Editar selecciónicono de editar.

2. En el cuadro de diálogo de Definición de la máquina, haga clic en la página de Cinemática.

3. En el árbol cinemático, seleccione un artículo de la máquina.

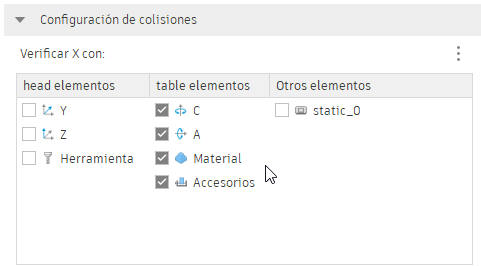

4. Expanda el grupo Configuración de colisión.

5. Active o desactive las casillas de verificación para controlar qué artículos de la máquina se comprueban en caso de colisión con el artículo seleccionado actualmente en el árbol cinemático.



   Nota: Haga clic en el para ver las opciones que permiten seleccionar o anular la selección de todos los artículos o volver a las selecciones por defecto. Las selecciones por defecto son las que normalmente se necesitan para máquinas comunes.

6. Repita los pasos 3 a 5 para continuar incluyendo o excluyendo pares de artículos de las comprobaciones de colisiones.

7. Haga clic en Aceptar.
