Ejemplo de inspección manual con mediciones indirectas

Para determinadas distancias entre componentes, puede elegir si desea medirlas directa o indirectamente. Estas distancias incluyen:

• Distancias de centro a centro entre dos agujeros o refuerzos, y

• Distancias de superficie a centro entre una superficie plana y un agujero o un refuerzo.

Si el instrumento de medición admite la medición de distancias de centro a centro y superficie a centro, puede seguir midiendo el resultado directamente.

Pero si el instrumento de medición no admite directamente esta medición, puede hacer que Fusion calcule la distancia en lugar de utilizar otras medidas.

Ejemplo de flujo de trabajo

El siguiente ejemplo muestra cómo medir la distancia entre:

• Dos agujeros, midiendo los diámetros de los agujeros y la distancia máxima entre los agujeros, y

• Un agujero y una superficie plana midiendo el diámetro del agujero y la distancia máxima entre el agujero y la superficie plana.

Cree una inspección manual:

1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Inspección > Manual > Crear inspección manual .

   Se abre el cuadro de diálogo Crear inspección manual.

2. Cree un elemento de de Centro a centro:

   1. En el lienzo, haga clic en el primer agujero.

   2. Mantenga pulsada la tecla Shift y, a continuación, haga clic en el segundo agujero.

      Se crea un elemento en la inspección manual.

   3. En el cuadro de diálogo, en la lista Método de medición, seleccione Desde distancia máxima.

3. Cree un elemento de de Superficie a centro:

   1. En el cuadro de diálogo, haga clic en para crear otro elemento.

   2. En el lienzo, haga clic en el agujero.

   3. Mantenga pulsada la tecla Shift y, a continuación, haga clic en la superficie plana.

   4. En el cuadro de diálogo, en la lista Método de medición, seleccione Desde distancia máxima.

4. Haga clic en Aceptar.

Registre la inspección manual:

1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Inspección > Manual > Registro de inspección manual .

   Se abre el cuadro de diálogo Registrar inspección manual donde aparecen las cosas que se deben medir.

2. Mida el elemento de Centro a centro:

   1. Introduzca el diámetro del primer agujero y haga clic en Siguiente.

   2. Introduzca el diámetro del segundo agujero y haga clic en Siguiente.

   3. Introduzca la distancia máxima entre los dos agujeros y haga clic en Siguiente.

      Fusion calcula el valor Medido para el elemento de Centro a centro . El icono del cuadro de diálogo indica que esta distancia se calcula a partir de otras medidas.



   4. Haga clic en Siguiente.

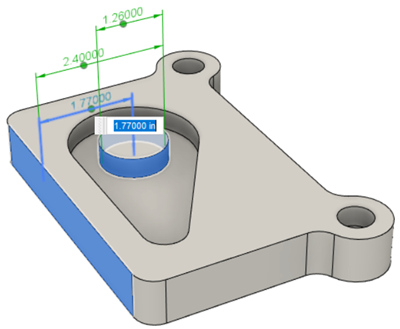

3. Mida el elemento de Superficie a centro :

   1. Introduzca el diámetro del agujero y haga clic en Siguiente.

   2. Introduzca la distancia máxima entre el agujero y la superficie plana y, a continuación, haga clic en Siguiente.

      Fusion calcula el valor Medido para el elemento de de Superficie a centro. El icono del cuadro de diálogo indica que esta distancia se calcula a partir de otras medidas.



4. Haga clic en Aceptar.
