Utilizar tolerancias PMI para las operaciones de SCT de sonda o Geometría de sonda

1. Abra el cuadro de diálogo SCT de sonda o Geometría de sonda.

2. En el lienzo, haga clic en una superficie.

   Si la superficie tiene una tolerancia de tamaño PMI asociada, la tolerancia correcta se introduce automáticamente en el cuadro de diálogo. Los iconos de vínculo situados junto a la tolerancia en el cuadro de diálogo indican que procede de la PMI.

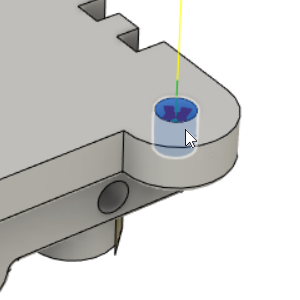

   Por ejemplo, cuando selecciona este agujero de 6 mm de diámetro con una tolerancia de tamaño simétrico de +/- 0,15 mm:

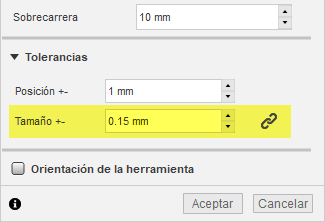

   En el cuadro de diálogo se introduce automáticamente una tolerancia de tamaño de 0,15 mm:

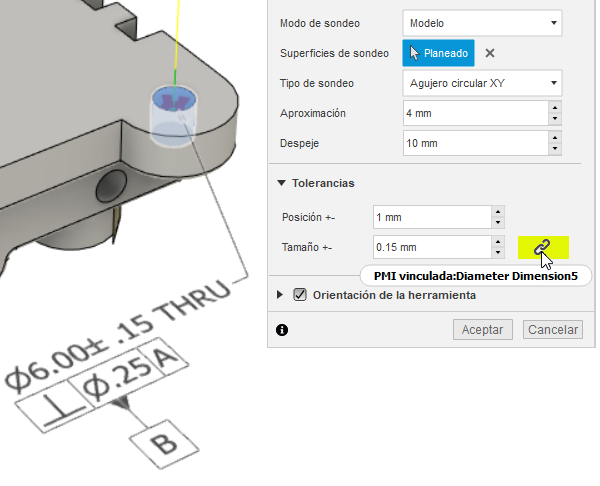

   Sugerencia: Coloque el puntero sobre el icono de vínculo para mostrar la PMI en el lienzo:



3. (Opcional) Si desea cambiar la tolerancia de tamaño, introduzca un valor diferente en el cuadro.

   El icono de vínculo cambia a un icono de vínculo roto .

El icono de vínculo roto también se puede mostrar al seleccionar:

• Varios agujeros o refuerzos con el mismo diámetro, pero con tolerancias PMI diferentes.
• Una superficie que tiene una tolerancia asimétrica. Las operaciones de SCT de sonda y Geometría de sonda solo admiten tolerancias de tamaño simétrico.
