Referencia de Importar resultados de la inspección

Utilice el cuadro de diálogo de Importar los resultados de la inspección para importar archivos de resultados generados por máquina que contienen datos de un proceso de inspección.

Fabricación > Inspección > Acciones > Importar resultados de la inspección

El cuadro de diálogo contiene las siguientes configuraciones:

Archivo de resultados

El archivo de resultados generados por la máquina.

Haga clic en Seleccionar para seleccionar el archivo de resultados de el cliente web de Fusion o, si el archivo se almacena localmente, desde el equipo. Los resultados en color se muestran en los cuerpos del lienzo.

Importar todos los resultados

Cuando se selecciona, Fusion importa todos los conjuntos de resultados de inspección del archivo (cada uno marcado con INICIO). Si no se selecciona, solo se importa el último conjunto.

Proyección

Determina si se utiliza la proyección para calcular los resultados de la inspección.

Cuando se selecciona, la desviación de un punto es la distancia desde el punto de contacto real hasta un punto proyectado sobre la superficie CAD nominal más cercana. El punto proyectado se basa en un cálculo del lugar en el que la sonda toca la superficie de la pieza, lo que aumenta la precisión de los resultados.

Punto de contacto en la superficie de la pieza

Punto proyectado en la superficie CAD

Punto nominal en la superficie CAD

Cuando está sin seleccionar, la desviación de un punto es la distancia más corta desde el punto de contacto real hasta su posición nominal. Es posible que la posición nominal no esté donde la sonda toca la pieza.

Cuerpos para proyección

Los cuerpos en los que se proyectan los resultados de la inspección.

Por defecto, Fusion busca y selecciona automáticamente los cuerpos en los que se han especificado los puntos. Si desea incluir más cuerpos, seleccione los cuerpos adicionales en el lienzo.

Incluir los cuerpos inspeccionados

Cuando se selecciona, Fusion busca y selecciona automáticamente los cuerpos en los que se han especificado los puntos y proyecta los resultados de la inspección en estos cuerpos.

Resumen

Muestra el número de operaciones de las que proceden los resultados de la inspección.

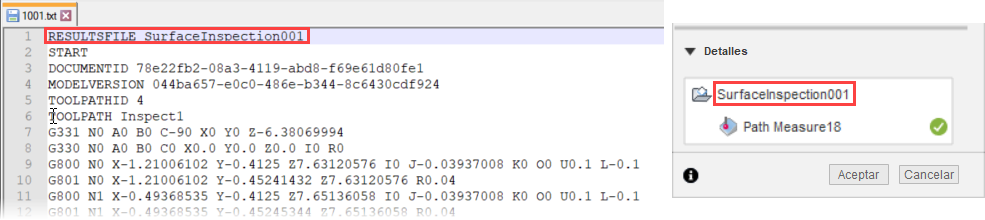

Detalles

El nombre de archivo del archivo de resultados y los nombres de las operaciones de las que proceden los resultados de la inspección.
