Referencia de resultados de la inspección

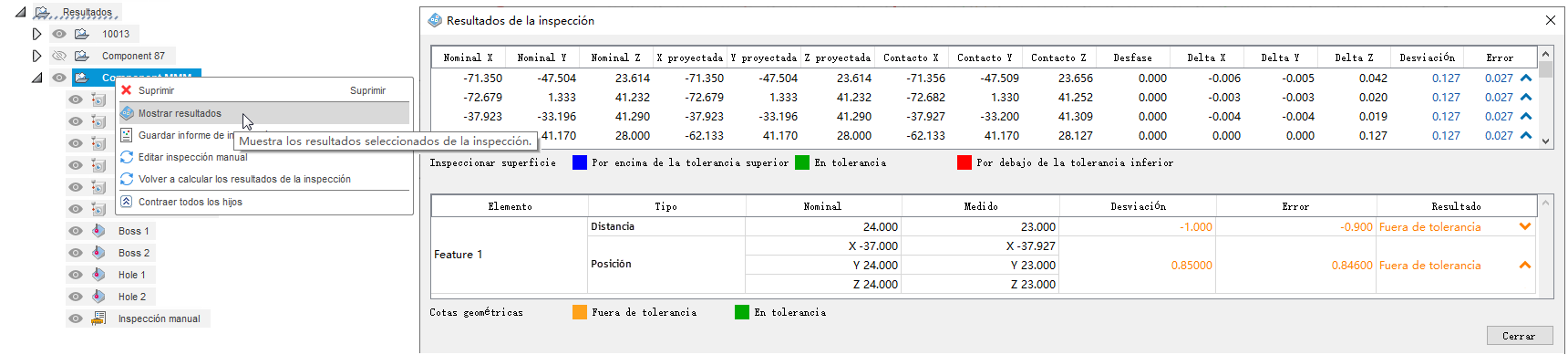

La ventana Resultados de la inspección muestra información detallada de los archivos de resultados generados por máquina importados o de las inspecciones manuales registradas.

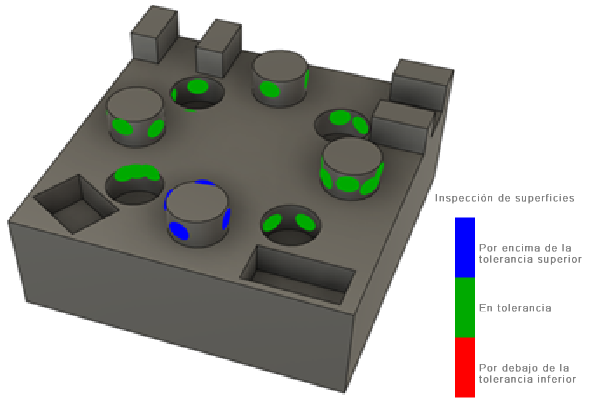

Inspeccionar superficie
Los colores de los resultados de la inspección de superficies muestran si los puntos están dentro o fuera de la tolerancia.
Por defecto, Fusion utiliza las siguientes convenciones de color:
Azul significa que está por encima de la tolerancia superior, lo que indica que no se ha eliminado material suficiente.
Verde significa dentro de la tolerancia.
Rojo significa que hay menos tolerancia, lo que indica que se ha eliminado demasiado material.
La ventana incluye la siguiente información:
- XYZ nominal: la posición teórica del punto.
- XYZ proyectada: la posición calculada del punto en función del lugar en el que la sonda ha tocado la superficie de la pieza
- XYZ de contacto: la posición real del punto en el que la sonda ha tocado la superficie de la pieza.
- Desfase: el desfase de superficie especificado en el cuadro de diálogo de Inspeccionar.
- Incremento XYZ: la diferencia en X, Y y Z desde la posición nominal o la posición proyectada (si se utiliza la proyección) hasta la posición de contacto.
- Desviación: la variación calculada en la posición nominal, o la posición proyectada (si se utiliza la proyección), desde la posición de contacto.
- Error: la cantidad con la que el valor de la posición del punto supera la tolerancia especificada.

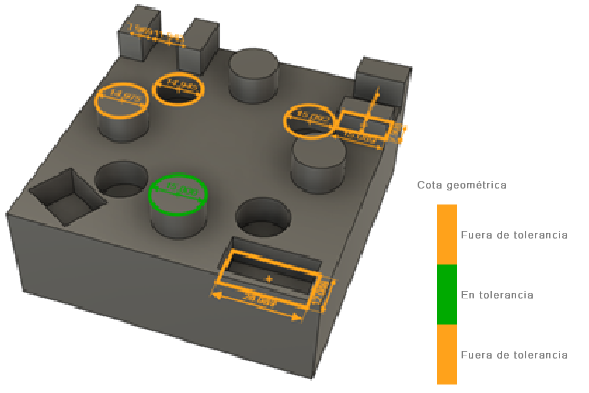

SCT de sonda y geometría de sonda
Los resultados de la inspección de la geometría de la sonda y del SCT de la sonda muestran las dimensiones geométricas y las posiciones de las figuras críticas, incluidas:
- Agujeros (circulares y rectangulares)
- Salientes (circulares y rectangulares)
- Muros
- Canales
- Esquinas
- Planos inclinados
Los colores muestran si las cotas geométricas de las figuras están dentro o fuera de la tolerancia.
Fusion utiliza la siguiente convención de color:
- Verde significa dentro de la tolerancia.
Naranja significa que está fuera de la tolerancia, ya sea por encima de la tolerancia superior o por debajo de la tolerancia inferior.
La ventana incluye la siguiente información:
- Tipo: actualmente limitado a Diámetro, Distancia y Centro.
- Nominal: la posición y la dimensión teóricas de la figura.
- Medido: la cota y la posición reales de la operación.
- Desviación: la variación calculada entre los valores nominal y medido.
- Error: la cantidad por la que la desviación supera la tolerancia especificada.
- Resultado: el estado de la operación

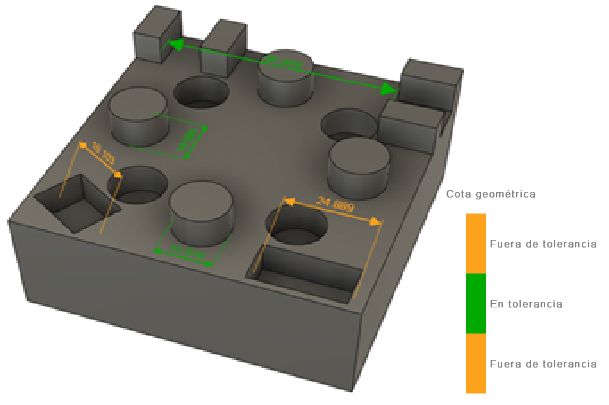

Inspección manual
Los colores de las cotas geométricas de las figuras indican si están dentro o fuera de la tolerancia.
Fusion utiliza la siguiente convención de color:
- Verde significa dentro de la tolerancia.
- Naranja significa que está fuera de la tolerancia, ya sea por encima de la tolerancia superior o por debajo de la tolerancia inferior.
La ventana incluye la siguiente información:
- Tipo: el tipo de inspección realizada.
- Nominal: la cota teórica de la figura.
- Medido: la cota real de la operación.
- Desviación: la variación calculada entre los valores nominal y medido.
- Error: la cantidad por la que la desviación supera la tolerancia especificada.
- Resultado: el estado de la operación.
