Resultados de la inspección

Los resultados de la inspección, importados de los archivos de resultados generados por máquina, muestran información detallada de las mediciones realizadas en una máquina CNC. Los resultados pueden incluir la inspección de superficies (Inspeccionar superficie) y las cotas geométricas de figuras críticas como agujeros y salientes (SCT de sonda y Geometría de sonda).

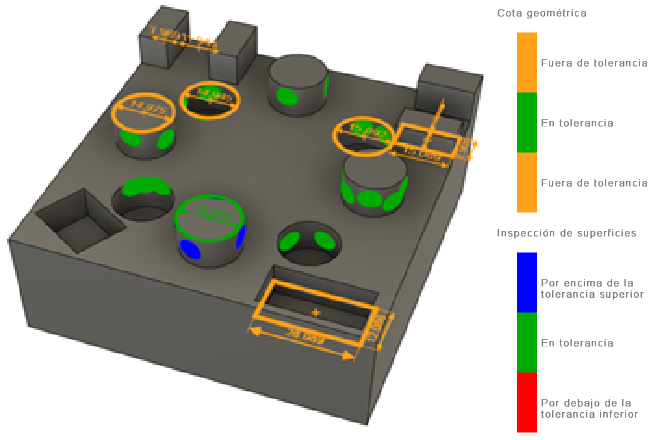

resultados de la inspección de superficies y de las cotas geométricas

Ejemplo de resultados de la inspección de superficies y de las cotas geométricas.

La información detallada incluye los valores nominales y medidos, la desviación calculada y el error. El análisis de las desviaciones indica si la superficie medida, o la figura geométrica, se encuentran dentro o fuera de la tolerancia.

Nota: El archivo de resultados que genera una máquina CNC varía en función de su controlador. Las extensiones de nombre de archivo comunes para los archivos de resultados generados por máquina son *.mpf, *.msr, *.dat, *.log, *.a, *.out, *.bat y *.txt.
Sugerencia: Por defecto, los resultados de la inspección de superficies se muestran en el lienzo como cilindros. Cambie el tipo de visualización a confeti o pasadores mediante la página General > Fabricación del cuadro de diálogo Preferencias.

Proyección para la inspección de superficies

La proyección es un método para calcular los resultados de la inspección de superficies al importar un archivo de resultados generados por la máquina. Por defecto, la proyección está activada.

Cuando se utiliza la proyección, la desviación de un punto se calcula como la distancia entre su posición nominal más cercana (XYZ proyectada) y el punto de contacto en la superficie de la pieza física (XYZ de contacto). El uso de la proyección aumenta la precisión de los resultados de la inspección y es necesario cuando se utilizan para calcular una alineación de piezas.

Funcionamiento de la proyección

Una Distancia de búsqueda de proyección, medida desde la superficie de la punta del lápiz de la sonda, determina la distancia máxima que puede haber entre un punto y la superficie nominal. Si no se encuentra la superficie nominal, el punto de contacto no se calcula y, por tanto, no se proyecta.

proyección

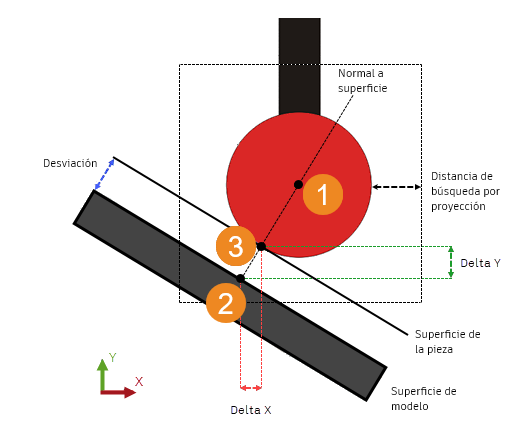

icono 1 El centro de la punta del lápiz de la sonda. La Distancia de búsqueda de proyección se mide desde la superficie de la punta.

icono 2 La posición nominal más próxima en el modelo CAD dentro de la Distancia de búsqueda por proyección, utilizada para calcular la superficie normal.

icono 3 El punto de contacto de la pieza física, que se encuentra proyectando el radio de punta a lo largo de la superficie normal. Se utiliza para calcular Delta XYZ y la longitud de Desviación.

Sugerencia: Cambie la distancia de búsqueda o desactive la proyección en la página General > Fabricación del cuadro de diálogo Preferencias.
