Vistas de corte

En el espacio de trabajo Dibujo de Fusion, puede utilizar el comando Vista de corte para mostrar las piezas largas o altas como una vista partida. Puede partir vistas base, proyectadas y en sección.

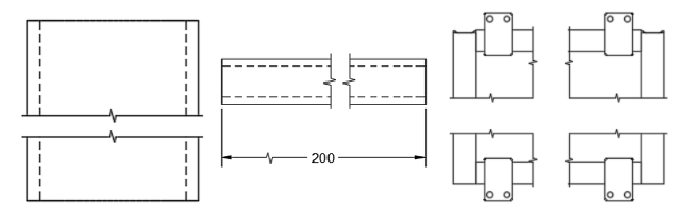

Una vista partida acorta una vista de dibujo existente mediante la eliminación de una parte del diseño e indicación de la sección que falta en el dibujo. Mediante las vistas partidas, puede mostrar la vista de dibujo a una escala mayor en un plano de dibujo de tamaño más pequeño.

También puede partir la vista la vista del componente contiene amplias áreas de geometría sin ninguna particularidad. Por ejemplo, tal vez necesite crear anotaciones en ambos extremos de un eje, pero la zona central del eje no tiene operaciones.

Los cortes de vista pueden usarse en cualquier punto del componente. Se pueden usar varios cortes en una única vista del dibujo.

Las vistas secundarias proyectadas heredan automáticamente los cortes de la vista principal.

En los dibujos ASME, las líneas de cotas que pasan a través de una vista partida, en el que ambos puntos residen fuera del área eliminada por el corte, se modifican con un símbolo de corte que coincide con las líneas de vista partida.

Especifique la orientación del corte: vertical u horizontal, los puntos inicial y final del corte y el tamaño del hueco entre las secciones restantes del dibujo.
