Editar un corte en una vista

Aprenda a editar un corte en una vista en el espacio de trabajo Dibujo en Fusion.

Edite un corte de una de las siguientes maneras:

Usar el cuadro de diálogo de Edición de vista partida

1. En el plano, haga doble clic en cualquiera de los símbolos de corte de la vista partida.

   Se abre el cuadro de diálogo de Edición de vista partida.

2. En el cuadro de diálogo Edición de vista partida, realice los cambios necesarios en el corte. Si cambia el punto inicial o final, la vista completa se muestra como no partida para que pueda designar una nueva ubicación para el inicio o el fin del corte.

   Nota: no se puede cambiar la orientación de un corte existente. Para cambiar la orientación de un corte, suprímalo y, a continuación, cree un nuevo corte.

3. Seleccione Aceptar.

La vista seleccionada se muestra con el nuevo corte.

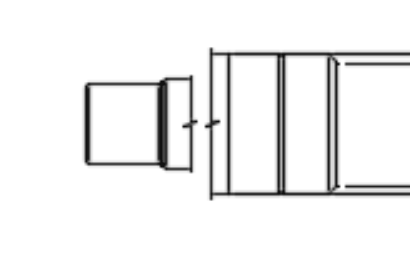

Arrastrar las líneas de corte

Arrastre cualquiera de las líneas de división a una nueva ubicación en la vista. El corte se actualiza cuando suelta el botón del ratón.

Arrastre una línea de corte sobre la línea de corte opuesta y más allá de ella para mostrar una mayor parte de la vista.
