Texto y notas (espacio de trabajo Dibujo)
En el espacio de trabajo Dibujo de Fusion, puede utilizar los comandos del panel Texto de la barra de herramientas para añadir texto y notas a planos de un dibujo a medida que se documenta el diseño.
Puede utilizar los siguientes comandos para añadir notas a un plano:
- Texto
- Nota
- Directriz
- Nota de agujero y rosca
- Nota de pliegue
Texto
El comando Texto crea un objeto de texto para etiquetar partes de un dibujo, proporcionar especificaciones o añadir anotaciones.
Haga clic para colocar las esquinas opuestas del cuadro de texto en el plano y, a continuación, introduzca el texto y asígnele formato en el cuadro de texto.
Puede ajustar los siguientes parámetros de texto:
- Fuente
- Altura
- Estilo de texto Negrita, Cursiva y Subrayado
- Listas con viñetas, numeradas y con letras
- Justificación
- Símbolos
Nota
El comando Nota crea automáticamente un tipo de nota diferente en función del tipo de objeto seleccionado en el plano actual.
Existen los siguientes tipos de notas:
- Directriz
- Nota de agujero y rosca
- Nota de pliegue
Directriz
El comando Directriz crea un objeto de texto de líneas múltiples con una directriz que asocia la nota a un componente o elemento del plano actual.
Nota de agujero y rosca
El comando Nota de agujero y rosca crea una nota de agujero o rosca asociada a una operación de agujero o rosca que se selecciona en la plano actual.
También puede crear notas de rosca para operaciones de rosca que no estén asociadas a operaciones de agujero. Esto significa que se puede crear una nota de rosca para una rosca que se haya añadido a cortes extruidos (rosca interna) o perfiles circulares extruidos (rosca externa).

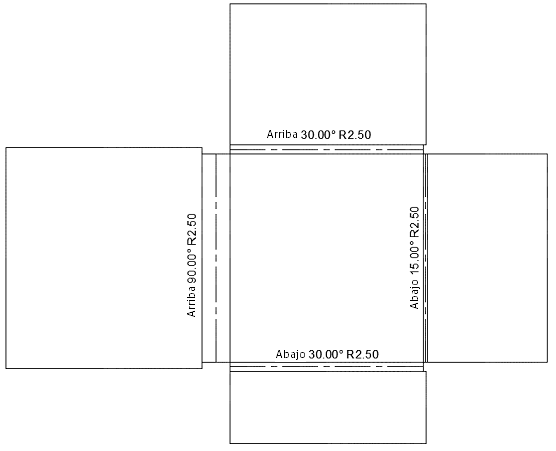

Nota de pliegue
El comando Nota de pliegue crea una nota de pliegue asociada a un pliegue de desarrollo de chapa que se selecciona en el plano actual.
Una nota de pliegue es una nota sin directriz asociada a una línea de centro de pliegue seleccionada en el desarrollo de la chapa.
Por defecto, la nota de pliegue se encuentra en el punto medio de la línea de centro de pliegue y es paralela a la línea de centro de pliegue al que está asociada.
Sugerencia
- Coloque las Propiedades del modeloy los Parámetros del modelo en cualquier campo de texto del dibujo. Al crear o editar Directrices, Texto, Tablas personalizadas o Cotas, seleccione el Tipo, seleccione la Propiedad y, a continuación, haga clic en el botón
para añadir la propiedad al plano.
