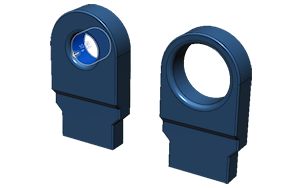

Crear sólidos con Pulsar y tirar

Aprenda a utilizar la herramienta Pulsar y tirar para crear o modificar un cuerpo sólido en Fusion.

1. Haga clic en Diseño > Sólido > Modificar > Pulsar y tirar .

   Se abre el cuadro de diálogo Pulsar y tirar.

2. En el lienzo, seleccione perfiles de boceto, aristas o caras:

   • Perfil de boceto: extruya un nuevo cuerpo sólido del perfil de boceto.

     Se abre el cuadro de diálogo Extrusión.

   • Arista: redondee las aristas del cuerpo sólido.

     Se abre el cuadro de diálogo Empalme.

   • Cara: añada o elimine volumen del cuerpo sólido.

     Se abre el cuadro de diálogo Desfasar cara.

3. Utilice los controladores del manipulador para extruir, empalmar o desfasar la geometría, o bien introduzca valores exactos en el cuadro de diálogo.

4. Haga clic en Aceptar.

El cuerpo sólido nuevo o modificado se muestra en el lienzo.

Sugerencias

• Mantenga pulsada la tecla Ctrl (Windows) o Command (MacOS) para modificar el conjunto de selección una vez que la vista preliminar de herramientas de chaflán se muestre en el cuerpo del lienzo.
• Puede desactivar la opción Cadena tangente si no desea incluir geometría conectada tangencialmente al seleccionar caras.
