Actividad 1: Crear un nuevo estudio de tensión estática no lineal

En esta actividad, creará el Estudio 1: tensión estática no lineal en el que

• Configurará el número de pasos para aumentar el número de resultados intermedios
• Definirá el tamaño de la malla para aumentar el refinado de la malla y mejorar la precisión
• Seleccionará el sistema de unidades deseado

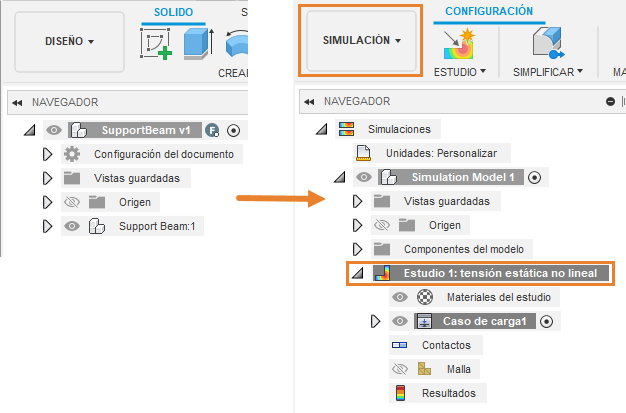

Navegador cuando se importa el modelo por primera vez (izquierda). Navegador después de crear un nuevo estudio de tensión estática no lineal (derecha).

Requisitos previos

• Fusion iniciado.
• Ubicación del archivo de datos: Muestras > Formación básica > 11-Simulación > Viga de soporte.

Pasos

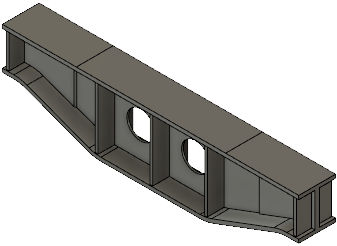

1. Abra el modelo de forma inicial, Viga de soporte, en la dirección Z hacia arriba, desde la carpeta Aprendizaje básico del Panel de datos.

   1. Si el Panel de datos no se muestra actualmente, haga clic en Mostrar panel de datos en la parte superior de la pantalla.
   2. El nivel superior (la vista inicial) del Panel de datos se divide en dos subsecciones: TODOS LOS PROYECTOS y MUESTRAS. Desplácese hacia abajo hasta llegar a MUESTRAS.
   3. Haga doble clic en la carpeta Aprendizaje básico para abrirla.
   4. Haga doble clic en la carpeta 11-Simulación para abrirla.
   5. Haga doble clic en el modelo Viga de soporte para abrirlo en el lienzo.
      Nota: El modelo de muestra es de solo lectura, por lo que debe guardar una copia en un proyecto personal.




2. Identifique un proyecto personal en el que guardar los modelos de forma inicial.

   1. Haga clic en Archivo > Guardar como.
   2. Introduzca un nombre, como Viga de soporte, en el campo de nombre.
   3. Expanda el botón de flecha situado junto al campo Ubicación.
   4. Haga clic en un proyecto existente o en Nuevo proyecto para iniciar un nuevo proyecto.

3. Identifique o cree una carpeta en la que guardar los modelos de forma inicial.

   1. Haga doble clic en una carpeta del proyecto para seleccionarla o cree una nueva carpeta.
   2. Para crear una carpeta, haga clic en Nueva carpeta.
   3. Escriba un nombre, como Viga de soporte, para la carpeta.
   4. Pulse Intro.
   5. Haga doble clic en la carpeta para convertirla en la ubicación actual de almacenamiento de archivos.
   6. Haga clic en Guardar.

4. Seleccione Tensión estática no lineal como nuevo estudio de simulación.

   1. Haga clic en el menú desplegable Cambiar espacio de trabajo en el extremo superior izquierdo de la barra de herramientas y seleccione Simulación.


   2. En el cuadro de diálogo Nuevos estudios, seleccione Tensión estática no lineal.

5. Defina el Número de pasos en 60. Cuantos más pasos establezca, más resultados intermedios tendrá que ver, pero mayor será el tiempo de cálculo.

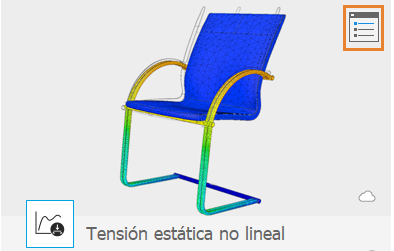

   1. En la esquina superior derecha de la imagen en miniatura grande, haga clic en icono de Configuración para acceder al cuadro de diálogo Configuración.



      La configuración General aparece inicialmente.
   2. Asegúrese de que Eliminar los modos de cuerpos rígidos NO está activado.

      Esta opción solo se aplica a los modelos sin restricciones. En este estudio, se aplican restricciones.
   3. Cambie el Número de pasos a 60.

6. Defina el tamaño de la malla en 7 mm

   1. En el cuadro de diálogo de configuración de Fusion, seleccione Malla en el marco izquierdo para visualizar la configuración de malla.
   2. Haga clic en Tamaño absoluto y escriba 7 mm en el campo de entrada.
   3. Haga clic en Atrás para aplicar los cambios.
   4. En el cuadro de diálogo Nuevo estudio, haga clic en Crear estudio para crear el estudio y cerrar el diálogo.

7. Cambie el sistema de unidades por defecto a Métrico (SI).

   1. En el navegador, coloque el cursor sobre el Unidades y, a continuación, haga clic en Editar.
   2. En el cuadro de diálogo Configuración de unidades, seleccione Métrico (SI) en la lista desplegable Conjunto de unidades por defecto.
   3. Haga clic en Aceptar para aceptar el cambio y cerrar el cuadro de diálogo.

Resumen de la actividad 1

En esta actividad, ha cambiado al espacio de trabajo Simulación para crear un estudio de Tensión estática no lineal y, a continuación, ha definido sus parámetros. Ha tenido que:

• Definir el número de pasos
• Definir el tamaño de la malla
• Seleccionar el sistema de unidades deseado.
