Aprendizaje: Análisis de tensión estática no lineal

En este aprendizaje se muestra cómo realizar un estudio de tensión estática no lineal en una viga en cuña con gran carga. El modelo y el estudio de simulación tienen las siguientes características:

• El material de acero de alta resistencia o baja aleación está disponible en la biblioteca de materiales no lineales de Fusion. Este material tiene una curva de tensión-deformación plástica predefinida.
• La viga se carga con una fuerza descendente de 300 kN que actúa en la parte central del ala superior. La cara superior se ha dividido para limitar la carga a la parte deseada del ala.
• La viga se restringe en las caras inferiores cortas ubicadas en cada extremo. Un soporte está completamente fijo y uno se mantiene en las direcciones vertical y transversal (lo que le permite flotar de forma axial a medida que la viga se deforma).

En este aprendizaje:

• Creará un estudio de Tensión estática no lineal para ver cómo una carga afecta a una viga hecha de un material con comportamiento no lineal

• Seleccionará un material y confirmará que muestra un comportamiento no lineal

• Aplicará restricciones y cargas para simular la experiencia de la viga bajo carga

• Ejecutará un análisis de tensión estática no lineal para comprobar si la viga puede soportar la carga, dada la selección de materiales.

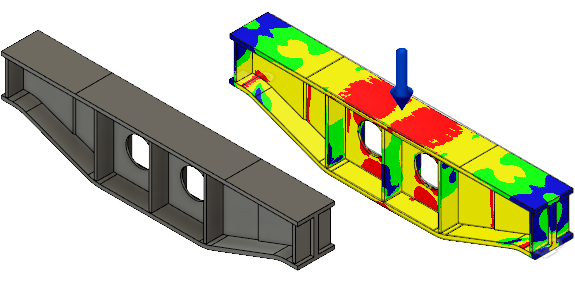

  Modelo original de una viga de soporte (izquierda). Resultado de coeficiente de seguridad de tensión estática no lineal (derecha).
