Actividad 2: Aplicar un material no lineal

Se ha especificado un material de acero genérico en el espacio de trabajo Diseño. Se necesita un material de la Biblioteca de materiales no lineales de Fusion para demostrar la deformación plástica de la viga cuando se supera el límite de elasticidad.

En esta actividad:

• Seleccione el material de la biblioteca de materiales no lineales

• Confirme que el material seleccionado muestra un comportamiento no lineal

• Determine la presión a la que el material comienza a mostrar una plasticidad significativa.

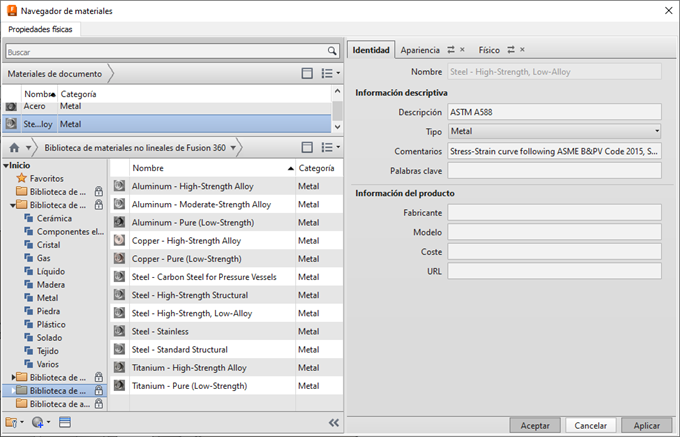

  Navegador de materiales de Fusion.

Requisitos previos

• Actividad 1 completada.

Pasos

1. Seleccione Acero - Alta resistencia, baja aleación en la Biblioteca de materiales no lineales de Fusion.

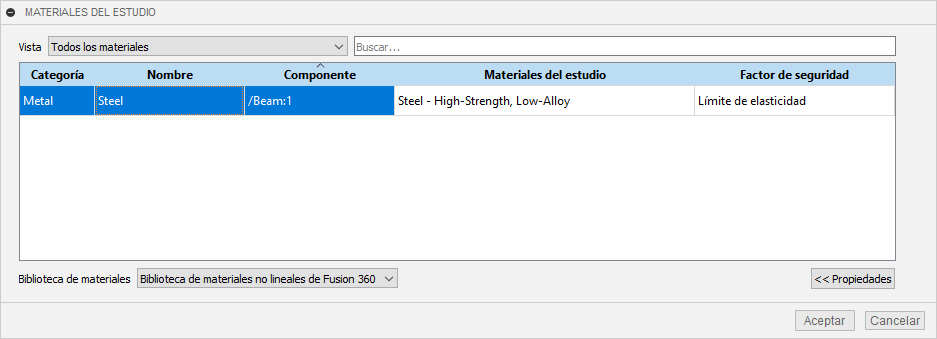

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Materiales > Materiales del estudio) para abrir el cuadro de diálogo Materiales del estudio.
   2. En el cuadro de diálogo Materiales del estudio, seleccione Biblioteca de materiales no lineales de Fusion en la lista desplegable Biblioteca de materiales.
   3. Seleccione Acero - Alta resistencia, baja aleación como el Material del estudio.



2. Asegúrese de que el material, Acero - Alta resistencia, baja aleación, muestra un comportamiento no lineal.

   1. Aunque la única fila de la tabla Materiales del estudio siga seleccionada, haga clic en Propiedades en la esquina superior izquierda del cuadro de diálogo.
   2. En la parte expandida situada en el extremo derecho del cuadro de diálogo, haga clic en Ver propiedades avanzadas del material para abrir el cuadro de diálogo Navegador de materiales.

      Nota: Si no ve Ver propiedades avanzadas del material, asegúrese de que la fila a la izquierda del cuadro de diálogo Materiales del estudio esté seleccionada.

   3. En el cuadro de diálogo Navegador de materiales, coloque el cursor sobre el material resaltado cerca de la parte superior del cuadro de diálogo y haga clic en Editar para mostrar las propiedades del material.
   4. En el cuadro de diálogo expandido, haga clic en la ficha Propiedades físicas para ver las Propiedades básicas.

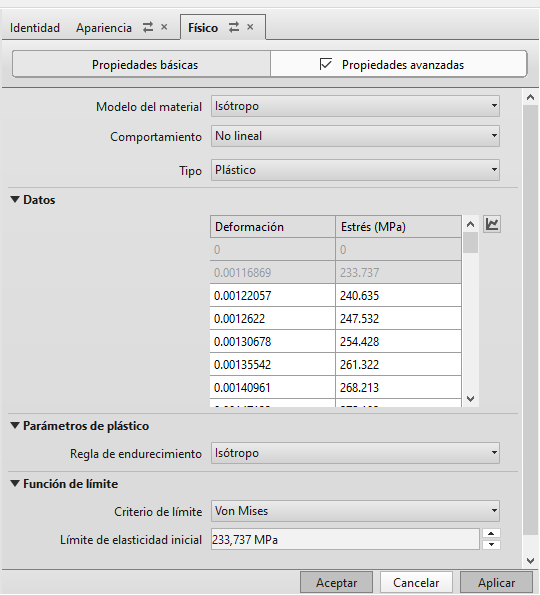

   5. Haga clic en Propiedades avanzadas para ver las propiedades no lineales. No desactive la casilla de verificación que activa las propiedades avanzadas.



      Nota: El Modelo de material es Isotrópico, el Comportamiento es No lineal y el Tipo es Plástico. Este tipo de material se define mediante valores de tensión-deformación discretos en la tabla de datos. Según las preferencias del usuario, puede que vea el material representado con diferentes unidades. La imagen anterior se basa en la siguiente configuración: Preferencias > Visualización de unidades y valores > Visualización de unidades de material = Norma métrica (MPa, kg, J).

      Si cambia la opción de unidad de material, debe cerrar y volver a abrir el cuadro de diálogo para actualizar las unidades que se muestran.

      Sugerencia: Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Materiales > Administrar materiales físicos) para acceder directamente al Navegador de materiales.

3. Revise el trazado de la curva de tensión-deformación para determinar la presión a la que el material comienza a mostrar una plasticidad significativa.

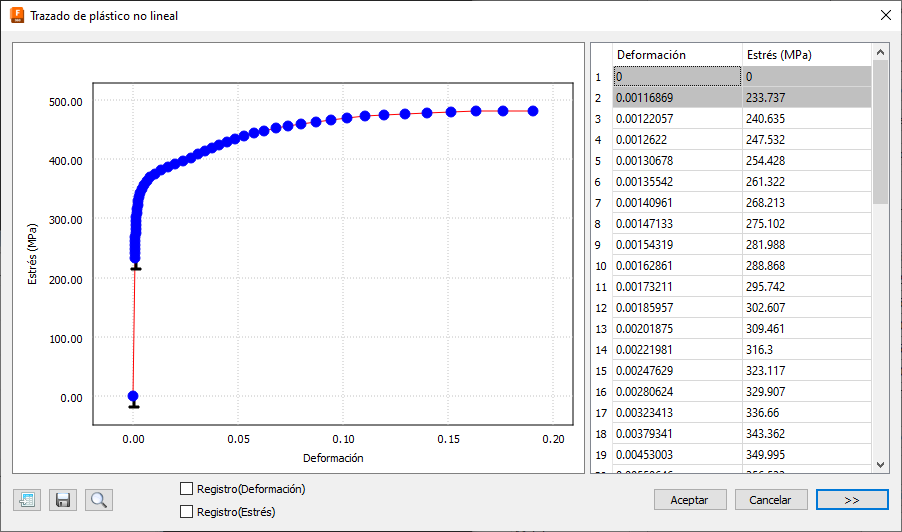

   1. En el cuadro de diálogo Navegador de materiales, a la derecha de la tabla de datos de tensión de deformación, haga clic en Mostrar trazado para abrir el Trazado de plástico no lineal.

      Nota: Es posible que deba desplazar el panel hacia el lado para ver el comando Mostrar trazado.



   2. Observe que un comportamiento ligeramente no lineal comienza a las 233 737 MPa (33 900 lpc), que coincide con el valor de Tensión de rendimiento inicial que se muestra en la sección Función de límite de elasticidad del cuadro de diálogo Navegador de materiales. Los puntos de datos cero-cero y de rendimiento inicial se añaden a la tabla automáticamente cuando se define un material plástico no lineal.
   3. Observe que el material no presenta una plasticidad significativa hasta que la tensión supera aproximadamente 350 MPa (~50 800 lpc). Este nivel de tensión es comparable al valor de Límite de elasticidad de 344 738 MPa (50 000 lpc) que se muestra en Propiedades básicas > Resistencia. El límite de elasticidad básico es la tensión a la que la rigidez del material se desvía un 0,2 % del valor del módulo de Young. No es raro que una curva de material no lineal muestre las pequeñas desviaciones del comportamiento lineal en valores inferiores al límite de elasticidad básico.
   4. Haga clic en Cancelar para cerrar el cuadro de diálogo Trazado de plástico no lineal.
   5. Haga clic en Cancelar para cerrar el panel de edición sin cambiar ninguna de las propiedades de material predefinidas.
   6. Haga clic en la X situada en la esquina superior derecha del Navegador de materiales para cerrarlo.

Resumen de la actividad 2

En esta actividad:

• Ha seleccionado el material de la biblioteca de materiales no lineales
• Ha confirmado que el material seleccionado muestra un comportamiento no lineal
• Ha determinado la presión a la que el material comienza a mostrar una plasticidad significativa.
