Actividad 3: Aplicar restricciones y cargas

La viga de soporte se restringe en ambos extremos y se carga en dirección descendente verticalmente, lo que produce flexión sobre el eje de viga más fuerte y más rígido. No hay carga transversal. La carga de flexión se aplica a la parte central del ala superior como una fuerza normal.

En esta actividad:

• Aplique una restricción al extremo +X de la viga en todas las direcciones

• Aplique una restricción al extremo -X de la viga en las direcciones Y y Z

• Aplique una carga de flexión de 300 kN a la parte central del ala superior.

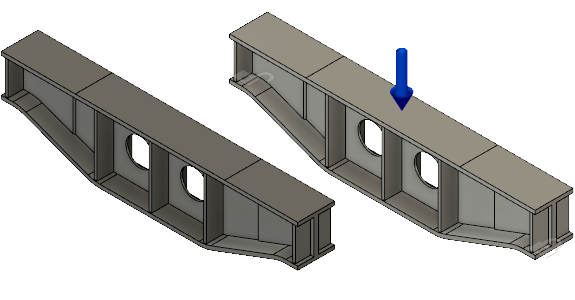

  Modelo de viga de soporte (izquierda) y modelo de viga de soporte con restricciones y cargas aplicadas (derecha).

Requisitos previos

• Actividad 2 completada.

Pasos

1. Restrinja la cara inferior pequeña de la viga en todas las direcciones, en el extremo +X de la viga.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Restricciones > Restricciones estructurales) para abrir el cuadro de diálogo Restricciones estructurales.

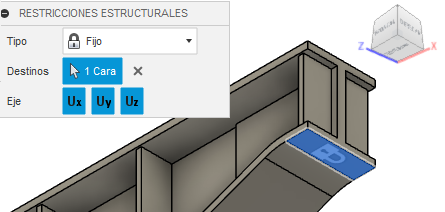

   2. En el cuadro de diálogo Restricciones estructurales, compruebe que Tipo esté configurado como Fijo.
   3. Haga clic en la esquina inferior de ViewCube, donde se encuentran FRONTAL, DERECHA, INFERIOR, para mostrar la parte inferior de la viga y el extremo +X.
   4. Seleccione la cara pequeña en el extremo +X de la viga para seleccionarla como Destino.


   5. Haga clic en Aceptar para aceptar el comando y cerrar el cuadro de diálogo.

2. Restrinja la cara inferior pequeña de la viga solo en las direcciones Y y Z, en el extremo -X de la viga.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Restricciones > Restricciones estructurales) para abrir el cuadro de diálogo Restricciones estructurales.
   2. En el cuadro de diálogo Restricciones estructurales, compruebe que Tipo esté configurado como Fijo.

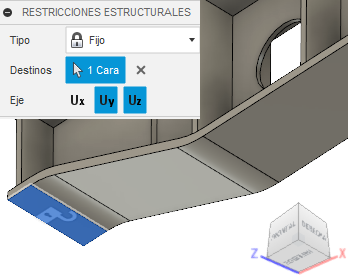

   3. Haga clic en Ux para desactivar el eje X y restringir el movimiento en las direcciones Y y Z.
   4. Seleccione la cara pequeña en el extremo -X de la viga para seleccionarla como Destino.


   5. Haga clic en Aceptar para aceptar el comando y cerrar el cuadro de diálogo.
   6. Haga clic en Inicio sobre ViewCube para devolver el modelo al punto de vista isométrico por defecto.

3. Aplique una carga de flexión de 300 kN a la parte central del ala superior, en la dirección Normal.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Cargas > Cargas estructurales), para abrir el cuadro de diálogo Cargas estructurales.

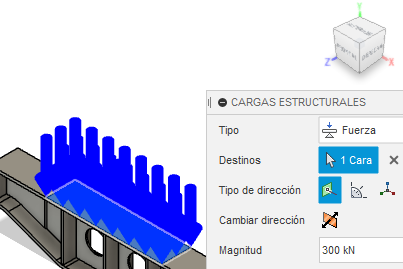

   2. En el cuadro de diálogo Cargas estructurales, asegúrese de que Tipo esté definido en Fuerza.
   3. En el modelo de viga, seleccione el centro de las tres caras superiores como el Destino.
   4. En el cuadro de diálogo Cargas estructurales, establezca el Tipo de dirección en Normal.
   5. Defina Magnitud en 300 kN o 300000 N.


   6. Haga clic en Aceptar para aceptar el comando y cerrar el cuadro de diálogo.

Resumen de la actividad 3

En esta actividad:

• Ha aplicado una restricción al extremo +X de la viga en todas las direcciones
• Ha aplicado una restricción al extremo -X de la viga en las direcciones Y y Z
• Ha aplicado una carga de flexión de 300 kN a la parte central del ala superior.
