Actividad 4: Revisar los resultados del Estudio 1 - Tensión estática
En esta actividad:
- Verá los resultados de Desplazamiento total
- Consultará los resultados de Tensión de Von Mises e identificará dónde se produce la tensión máxima y mínima.
Después de ejecutar un segundo estudio, comparará los resultados del Estudio 1 con los del Estudio 2.
Requisitos previos
- Actividad 3 completada.
Pasos

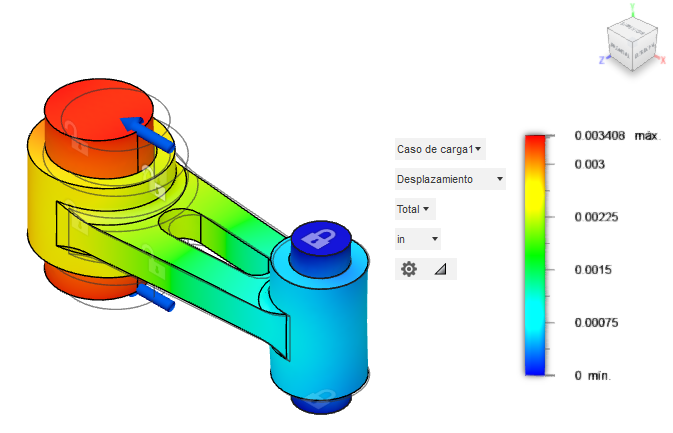

Cambie los resultados para ver los resultados de Desplazamiento total. Nota: Cuando finaliza la solución, los resultados del coeficiente de seguridad se muestran inicialmente.
- En el navegador Resultados de la izquierda, seleccione Total en la carpeta de resultados Desplazamiento.
- En el navegador Resultados de la izquierda, seleccione Total en la carpeta de resultados Desplazamiento.

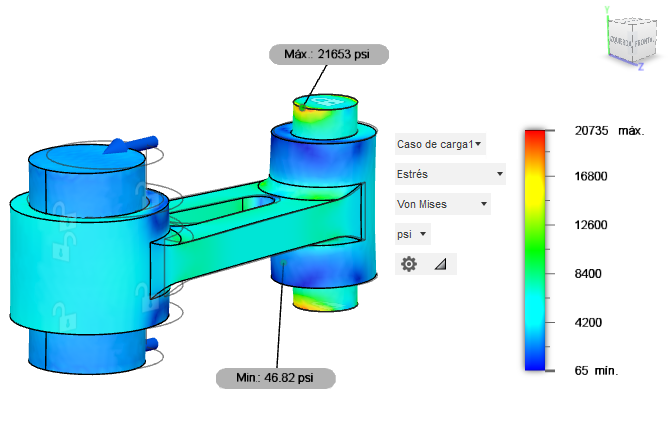

Cambie para ver los resultados de la Tensión de Von Mises, muestre marcadores en los puntos de tensión mínimo y máximo y gire el modelo para examinar los resultados.
- En el navegador Resultados de la izquierda, seleccione Von Mises en la carpeta de resultados Tensión.
El tipo de resultado de tensión que se muestra inicialmente por defecto es la tensión de Von Mises. - Haga clic en
(espacio de trabajo Simulación > ficha Resultados > panel Inspeccionar > Mostrar mínimo/máximo) para mostrar los marcadores en los puntos de los resultados mínimo y máximo de tensión de Von Mises. - Mantenga pulsada la tecla Mayús, haga clic en el botón central del ratón y arrastre el ratón para girar el punto de vista del modelo. Coloque la vista de modo que pueda ver claramente los puntos de tensión máximo y mínimo.
Nota: Puede hacer clic y arrastrar las referencias numéricas de los valores Mín. y Máx. a una posición diferente, según sea necesario.
- En el navegador Resultados de la izquierda, seleccione Von Mises en la carpeta de resultados Tensión.
Restaure los resultados de Desplazamiento por defecto y la vista isométrica.
- Haga clic en (espacio de trabajo Simulación > ficha Resultados > panel Inspeccionar > Ocultar mín./máx.) para ocultar los marcadores mín./máx.
- En el navegador Resultados de la izquierda, seleccione Total en la carpeta de resultados Desplazamiento.
Una vez más, se muestran los resultados de desplazamiento total. - Haga clic en el icono de Inicio
que aparece sobre ViewCube cuando el cursor está cerca. La visualización vuelve a la vista isométrica por defecto del modelo.
- Haga clic en
Resumen de la actividad 4
En esta actividad:
- Ha visto los resultados de Desplazamiento total
- Ha visto los resultados de la Tensión de Von Mises y ha identificado dónde se producen la tensión máxima y mínima.
