Actividad 5: Crear y ejecutar un segundo estudio con diferentes cargas y restricciones

En esta actividad, creará un nuevo estudio, Estudio 2 - Tensión estática con diferentes restricciones y cargas. Para cambiar las restricciones y cargas y ejecutar el análisis, debe realizar las siguientes operaciones:

• Active Eliminar los modos de cuerpo rígido para evitar que los cuerpos se muevan libremente.
• Suprima la restricción totalmente fija que se ha aplicado al pasador pequeño. Puede mantener las restricciones de Y y Z, ya que ninguna carga aplicada actúa en las direcciones Y o Z.
• Aplique una carga al pasador pequeño en la dirección opuesta a la carga que existe en el pasador grande.
• Ejecute el análisis.

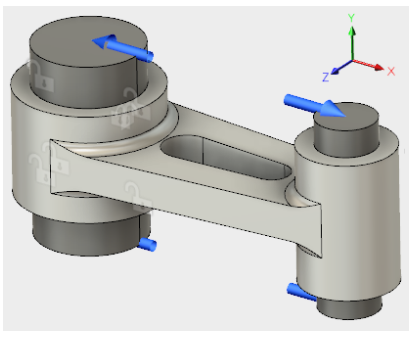

Ensamblaje de varilla de conexión, parcialmente restringido, con carga aplicada.

Requisitos previos

• Actividad 4 completada.

Pasos

1. Clonar el Estudio 1 y activar Eliminar los modos de cuerpo rígido en el Estudio 2 recién creado.

   1. En el navegador, haga clic con el botón derecho en Estudio 1 - Tensión estática y seleccione Clonar estudio en el menú contextual.

      Aparece un nodo Estudio 2 - Tensión estática en el navegador y el nuevo estudio se convierte en el estudio activo.
   2. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Administrar > Configuración) para abrir el cuadro de diálogo Configuración.
   3. En la sección General, seleccione Eliminar los modos de cuerpo rígido para activarlo.
   4. Haga clic en Aceptar para aceptar los cambios y cerrar el cuadro de diálogo.

2. Suprima la restricción totalmente fija que se aplicó al pasador pequeño al crear el Estudio 1.

   1. En el navegador, expanda la rama Caso de carga: 1 del Estudio 2.
   2. Expanda la subrama Restricciones en Caso de carga: 1.
   3. Haga clic con el botón derecho en Fija1 en Restricciones y, a continuación, haga clic en Suprimir en el menú contextual.

      Nota: Al suprimir esta restricción, ya no hay ninguna restricción de X en ningún lugar del modelo. En el siguiente paso, equilibrará las cargas X aplicadas al modelo.

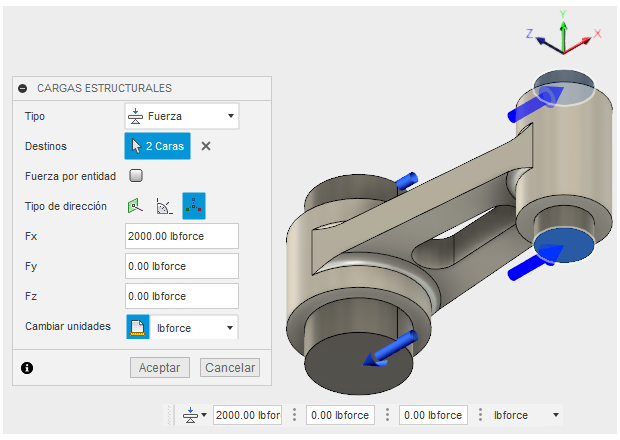

3. Aplique una carga de fuerza de 2000 libras (0,9 kg) a un pasador pequeño, que sea igual a la carga del pasador grande, pero que actúe en la dirección opuesta.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Cargas > Cargas estructurales) para abrir el cuadro de diálogo Cargas estructurales.
   2. Haga clic en la cara final superior (+Y) del pasador pequeño para seleccionarlo, gire el modelo y haga clic en la cara final inferior (-Y) del pasador pequeño para seleccionarlo también.
   3. En el cuadro de diálogo Cargas estructurales, confirme que el Tipo de carga es Fuerza y, a continuación, establezca el Tipo de dirección en Vectores (x, y, z).
   4. Escriba 2000 en el campo de entrada Fx.


   5. Haga clic en Aceptar para aceptar los cambios y cerrar el cuadro de diálogo.
   6. Haga clic en Inicio para devolver el modelo a su rotación isométrica por defecto.

4. Compruebe la configuración de la simulación para confirmar que está lista para resolverse.

   El icono Comprobación previa del panel Resolver de la barra de herramientas de Simulación muestra un signo de exclamación naranja , que indica que hay una advertencia.

   1. Haga clic en para obtener más información.

      La advertencia indica que no se ha definido ninguna restricción estructural. Lo habitual es que se reciba esta advertencia, ya que confiamos en que la opción Eliminar los modos de cuerpo rígido estabilicen el modelo, en lugar de las restricciones.
   2. Pulse Cerrar para ignorar la advertencia.

5. Resuelva el estudio.

   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Resolver > Resolver) para abrir el cuadro de diálogo Resolver.
   2. Asegúrese de que la opción Modelo de simulación 1 - Estudio 2 - Tensión estática esté seleccionada y, a continuación, haga clic en Resolver para ejecutar el análisis.

      Nota: Este modelo puede tardar varios minutos en resolverse. La solución debe realizarse de forma repetitiva varias veces. El solucionador debe determinar en qué puntos a lo largo de las caras de contacto se toca el modelo y en qué puntos se separa.
   3. Cuando el análisis se haya completado, haga clic en Cerrar para cerrar el cuadro de diálogo Estado de la tarea y ver los resultados.

Resumen de la actividad 5

En esta actividad:

• Se ha activado la opción Eliminar los modos de cuerpo rígido para evitar que los cuerpos se muevan libremente.
• Se ha suprimido la restricción totalmente fija que se ha aplicado al pasador pequeño.
• Se ha aplicado una carga al pasador pequeño, que actúa en la dirección opuesta a la carga del pasador grande.
• Se ha ejecutado el análisis.
