Actividad 3: añadir otro regulador y disipador de calor y resolver

En esta actividad, se incluye otro regulador y disipador de calor para ver cómo pueden reducir aún más las temperaturas de los componentes a un valor inferior a sus umbrales máximos de temperatura de 130 ºC. El regulador y el disipador de calor ya están modelados, pero se han eliminado.

Va a:

Clonar el segundo modelo de Simulación y su configuración de estudio.
Desactivar la extracción del regulador C y su disipador de calor en el modelo de Simulación clonado recientemente.
Aplicar una alimentación de 23 W al regulador C.
Reducir la potencia del regulador B a 27 W.
Aplicar la idealización de componentes al nuevo disipador de calor.
Cambiar el material del disipador de calor a Aluminio 6061.
Resolver el estudio.

restricciones antes y después

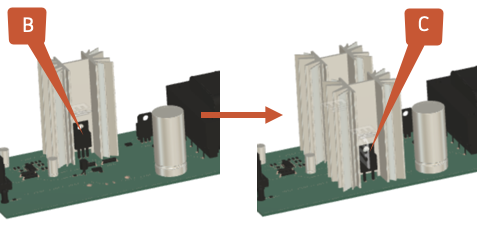

Placa electrónica con un disipador de calor (izquierda) y dos disipadores de calor (derecha).

Requisitos previos

Actividad 2 completada.

Pasos

Clone el modelo de Simulación de Un disipador de calor y su configuración de estudio asociada, y asígnele el nombre Dos disipadores de calor, para que pueda modificarlo sin sobrescribir los resultados existentes.
1. En la barra de herramientas Configuración, seleccione (Simplificar > Simplificar) para acceder al entorno Simplificar.
2. En el entorno Simplificar, en el navegador, haga clic con el botón derecho en el modelo de simulación Un disipador de calor para abrir el menú contextual.
3. En el menú contextual, desplácese hasta la parte inferior y seleccione Clonar modelo de simulación para abrir el cuadro de diálogo Clonar modelo de simulación.
4. En el cuadro de diálogo Clonar modelo de simulación, asegúrese de que Estudio 1: refrigeración de dispositivos electrónicos esté seleccionado y, a continuación, haga clic en Aceptar para crear el clon.
5. En el navegador, haga doble clic en el modelo de Simulación clonado para pasar al modo de edición y cámbiele el nombre a Dos disipadores de calor.
Restablezca el regulador C y su disipador de calor.
1. En la secuencia temporal Simplificar en la parte inferior del lienzo, haga clic con el botón derecho en la última modificación activa para abrir el menú contextual.
2. En el menú contextual, desplácese hacia abajo y seleccione Desactivar operaciones para restablecer el regulador C.
3. Repita el proceso con la siguiente modificación activa situada más a la derecha para restablecer el disipador de calor para el regulador C.
4. En la barra de herramientas Simplificar, haga clic en ** (Finalizar simplificación > Finalizar simplificación)** para volver a la ficha Configuración.
Aplique una carga de Calor interno de 23,0 W al regulador de voltaje C.
1. En la barra de herramientas de la ficha Configuración, seleccione (Cargas > Cargas térmicas) para abrir el cuadro de diálogo Cargas térmicas.
2. En el cuadro de diálogo Cargas térmicas, establezca el Tipo en Calor interno.

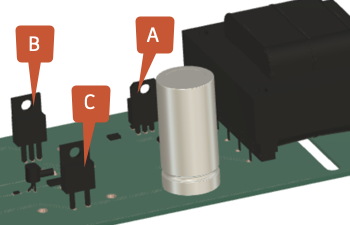

3. En el lienzo, seleccione el regulador C, que se muestra en la imagen, y confirme que se ha seleccionado 1 cuerpo en el cuadro de diálogo Cargas térmicas.
4. En el cuadro de diálogo Cargas térmicas, establezca la Carga de calor en 23 W.
5. Seleccione Aceptar para aceptar el comando y cerrar el cuadro de diálogo Cargas térmicas.
Reduzca la potencia del regulador B a 27 W.
1. En la barra de herramientas de la ficha Configuración, seleccione ** (Administrar > Atributos de caso de carga)** para abrir el cuadro de diálogo Atributos de caso de carga.

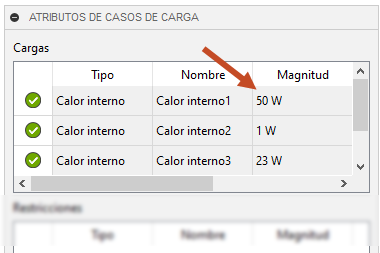

2. En el cuadro de diálogo Atributos de caso de carga, haga doble clic en la fila con Magnitud 50 W para abrir el cuadro de diálogo Editar carga térmica.
3. En el cuadro de diálogo Editar carga térmica, cambie la carga de calor de 50 W a 27 W y pulse Intro en el teclado.
4. En el cuadro de diálogo Atributos de caso de carga, confirme que los cambios son correctos y, a continuación, haga clic en Cerrar para cerrar el cuadro de diálogo.
Aplique la idealización de componentes al disipador de calor del regulador C para reducir el tiempo de análisis a la vez que mantiene la precisión de la solución.
1. En la barra de herramientas Configuración, en el panel Refrigeración, seleccione Disipador de calor para abrir el cuadro de diálogo Disipador de calor.
2. En el lienzo, seleccione el disipador de calor para el regulador C y confirme que se resalte en azul.
3. En el cuadro de diálogo Disipador de calor, confirme que la opción de 1 cuerpo esté seleccionada y haga clic en Aceptar para aceptar el cambio y cerrar el cuadro de diálogo.
Cambie el material del disipador de calor del regulador C a Aluminio 6061.
1. En la barra de herramientas Configuración, en el panel Materiales, seleccione Materiales del estudio para abrir el cuadro de diálogo Materiales del estudio.
2. En el lienzo, seleccione el disipador de calor y confirme que se resalte en azul.
3. En el cuadro de diálogo Materiales del estudio, en la columna Material del estudio, haga clic dos veces en la fila del disipador de calor resaltada para abrir la lista de materiales y, a continuación, seleccione Aluminio 6061 y pulse Intro en el teclado.
4. Haga clic en Aceptar para aceptar el cambio y cerrar el cuadro de diálogo.
Compruebe que el estudio está configurado correctamente y, a continuación, ejecute el análisis.
1. En la barra de herramientas Configuración, active ** (panel Resolver > Comprobación previa)** y confirme que es verde con una marca de verificación blanca.
2. En la barra de herramientas Configuración, haga clic en ** (panel Resolver > Resolver)** para abrir el cuadro de diálogo Resolver.
3. En el cuadro de diálogo Resolver, haga clic en Resolver estudio 1 para ejecutar el análisis y cerrar el cuadro de diálogo.

  Nota: La creación de mallas y la resolución del análisis pueden tardar varios minutos.
4. Cuando el análisis se haya completado, haga clic en Cerrar para cerrar el cuadro de diálogo Estado de la tarea.

Resumen de la actividad 3

En esta actividad:

Ha clonado el segundo modelo de Simulación y su configuración de estudio.
Ha desactivado la extracción del regulador C y su disipador de calor en el modelo de Simulación clonado recientemente.
Ha aplicado una alimentación de 23 W al regulador C.
Ha reducido la potencia del regulador B a 27 W.
Ha aplicado la idealización de componentes al nuevo disipador de calor.
Ha cambiado el material del disipador de calor a Aluminio 6061.
Ha confirmado que el estudio se había configurado correctamente y lo ha resuelto.
