Conexión de O.D.T. de caja es una conexión cerrada con una sección transversal rectangular. Sin embargo, al aumentar el valor de apertura de esquina de "0" (valor por defecto), la O.D.T. de caja tiene una forma cada vez más octogonal. Se puede introducir una apertura de esquina para reforzar tuberías. El enrutamiento de caudal a través de una conexión de O.D.T. de caja se describe en Análisis de uniones y conexiones.

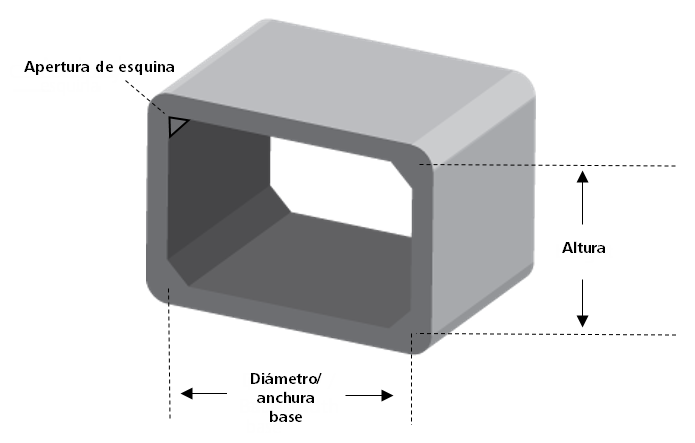

Como se muestra en la imagen anterior, la adición de una apertura de esquina reduce en cierta medida la anchura de diámetro/base y la altura de la conexión, lo que afecta a su capacidad y velocidad de caudal.
Parámetros que se deben especificar:
Longitud, talud, rugosidad n de Manning o Colebrook-White, anchura de diámetro/base, altura, apertura de esquina; consulte Entradas de conexiones.
Elevación de cobertura aguas arriba, Elevación de rasante aguas arriba, Elevación de cobertura aguas abajo, Elevación de rasante aguas abajo, Tipo de O.D.T. y Entrada de O.D.T.
Si se introduce un valor para la rugosidad n de Manning o Colebrook-White, se borrará el valor del otro. La opción que se utiliza por defecto es n de Manning.
Si el usuario cambia el talud o la elevación de rasante aguas abajo, la otra variable se actualizará para que coincida.
Si el usuario cambia la altura o la elevación de rasante aguas arriba, la otra variable se actualizará para que coincida.
Si se actualiza el tipo de O.D.T., las entradas de O.D.T. disponibles se actualizan para reflejar las opciones disponibles para cada tipo de O.D.T.
Configuración automática de elevaciones
Siempre que sea posible, las elevaciones de conexión se establecen automáticamente a partir de los datos de Datos de superficie, Controles de aguas pluviales (SWC) y Uniones existentes. Esto se realiza siguiendo las reglas que se indican a continuación, pero el usuario puede anularlo. En los casos en los que el usuario o el procedimiento de ajuste de tamaño de tuberías hayan anulado las elevaciones, los valores se mostrarán en rojo para indicar que ya no siguen las reglas siguientes y no se actualizarán automáticamente.
Elevación de cobertura aguas arriba
- Si las coordenadas aguas arriba están en una superficie, configure la elevación de cobertura aguas arriba de modo que corresponda a la elevación de la superficie en las coordenadas aguas arriba (en el caso de un control de aguas pluviales, puede estar en la ubicación de un tragante o una salida).
- Si las coordenadas aguas arriba no están en una superficie (porque no se ha cargado ninguna superficie o las coordenadas aguas arriba no se encuentran en una superficie), defina la elevación de cobertura aguas arriba como la elevación de cobertura de la boca de alcantarilla aguas arriba o la elevación de excedencia del control de aguas pluviales aguas arriba.
Elevación de cobertura aguas abajo
- Si las coordenadas aguas abajo están en una superficie, defina la elevación de cobertura aguas abajo como el valor de elevación de superficie en la coordenada aguas abajo (en el caso de un control de aguas pluviales, puede estar en la ubicación de un tragante o una salida).
- Si las coordenadas aguas abajo no están en una superficie (o bien no se ha cargado una superficie o las coordenadas aguas abajo no se encuentran en una superficie), defina la elevación de cobertura aguas abajo en Elevación de cobertura de la boca de alcantarilla aguas abajo o Elevación de excedencia del control de aguas pluviales aguas abajo.
Elevaciones de rasante
- La opción Elevación de rasante se establece a partir del parámetro Altura, si ya se ha especificado, es decir, a partir de una plantilla.
- Si no se especifica la altura, esta se establece primero a partir de las variables de elementos aguas abajo. En los casos de uniones simples, es 0. En las bocas de alcantarilla, es Elevación de cobertura - Elevación de rasante. En los casos de controles de aguas pluviales, es Elevación de excedencia - Elevación base.
- Si el control de aguas pluviales tiene una salida que no es una descarga libre, se utiliza el nivel de salida en su lugar.
