El almacenamiento varía según las diferentes configuraciones de los controles y los controles de aguas pluviales (SWC). InfoDrainage analizará dos casos extremos para proporcionar una estimación del intervalo de almacenamiento necesario para el emplazamiento. Esta estimación se puede utilizar como punto de partida para el diseño detallado, pero nunca se debe utilizar como diseño final, ya que las variables que presupone son significativas. En determinadas circunstancias, también es posible lograr un diseño final fuera del rango mostrado.

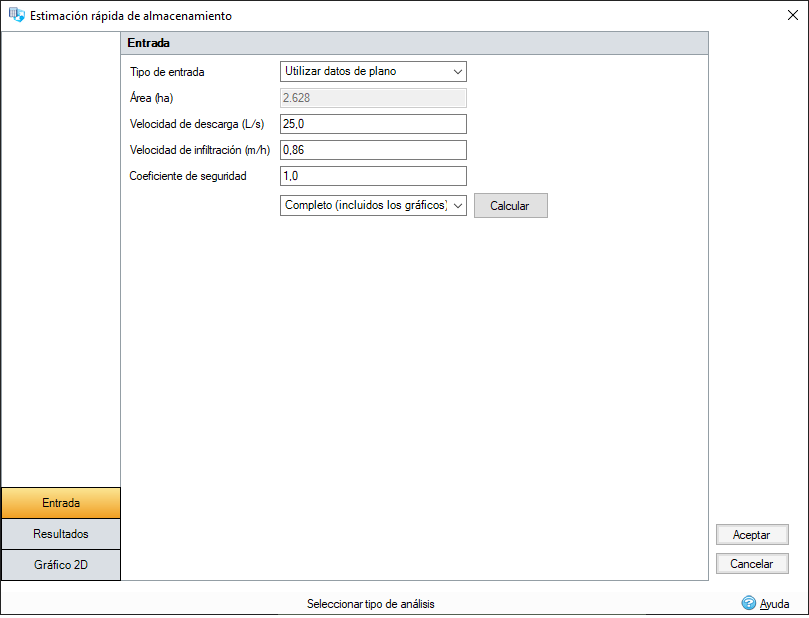

Entrada
Este formulario permite introducir todos los campos necesarios para realizar el cálculo.
Tipo de entrada de datos
- Utilizar datos de plano: cuando se selecciona esta opción, se utilizan los flujos de entrada especificados en el diseño. Además, se utilizará la configuración de lluvia en los criterios de análisis junto con el coeficiente de escorrentía. Además de las áreas de caudal de entrada, el cálculo también totalizará los caudales de cualquier hidrograma de entrada, por lo que también se consideran parte del cálculo de almacenamiento. Tenga en cuenta que cada hidrograma de entrada se limita a la longitud de la ejecución del análisis para el evento actual, es decir, el doble de la duración del evento de aguas pluviales. En función de cómo se acceda al formulario, los flujos de entrada que contribuyen variarán de la siguiente manera:
- Modo de ajuste de tamaño global: cuando se accede al formulario directamente desde la cinta de opciones Ajuste de tamaño preliminar, se tendrán en cuenta todos los flujos de entrada.
- Modo de control de aguas pluviales individual: cuando se accede al formulario desde el asistente de cálculo de tamaño de controles de aguas pluviales, solo se tendrán en cuenta los flujos de entrada que se drenan con ese SWC. Esto permite determinar el volumen requerido por ese único control de aguas pluviales y, a continuación, utilizarlo para ajustar su tamaño de forma aislada.
- Entrada de usuario: cuando se selecciona esta opción, se utilizan tanto el área especificada como la lluvia seleccionada.
Área: es el área impermeable total (cubierta y pavimentada) en hectáreas.
Coeficiente de escorrentía volumétrica (solo datos de entrada del usuario): la proporción de lluvia que cae en la cuenca vertiente que entra en el emplazamiento como escorrentía de superficie.
Velocidad de descarga: la descarga máxima requerida desde el emplazamiento.
Velocidad de infiltración: si se establece en 0, toda la descarga pasará por controles tradicionales y estará limitada por la velocidad de descarga. Si se establece en un valor distinto de cero, se define la velocidad de infiltración desde ambos lados y la base de la estructura. Cualquier caudal de infiltración se suma a la descarga máxima permitida del control. Si se establece la velocidad de infiltración, el programa generará una superposición de viabilidad de infiltración para los gráficos de resultados.
Coeficiente de seguridad: reduce la velocidad de infiltración durante el análisis para compensar la obstrucción con sedimentos o un mantenimiento deficiente. Esto es obligatorio para el Reino Unido.
Aumentar lluvia (solo datos de entrada de usuario): se aumentará toda la lluvia según la cantidad especificada. Esta opción se puede utilizar para tener en cuenta el cambio climático, u otros factores. Los caudales de hidrograma de entrada no se aumentan.
Método de lluvia (solo para usar datos de plano): hay un conjunto de opciones de lluvia disponibles para elegir:
- Diseñar tormentas: se puede elegir entre una serie de metodologías de lluvia: ARR, SCS o definidas por el usuario. Las variables necesarias se solicitan en función de la opción seleccionada.
- Registros de lluvia: se puede introducir o cargar un conjunto de registros de lluvia desde el archivo. Pueden ser de otra metodología sintética de lluvia o incluso de un evento real registrado. Las opciones para cargar desde los formatos CSV, TXT y Excel están disponibles para facilitar la carga.
Rápido/completo (incluidos gráficos): ambas opciones generan el rango de resultados con y sin infiltración, pero la opción Completa también genera los gráficos 2D.
Cuando todas las variables se hayan definido según sea necesario, haga clic en Calcular para generar los resultados.

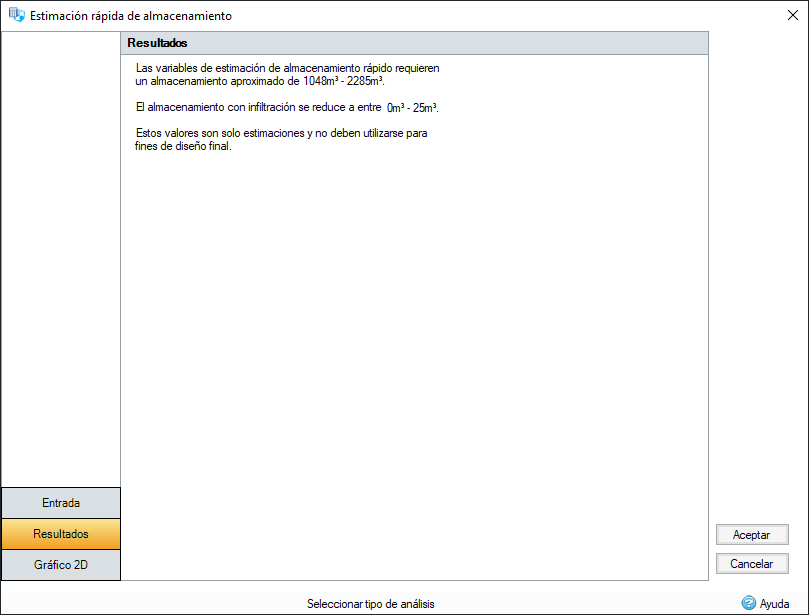

Resultados
El programa muestra los límites superior e inferior de almacenamiento necesarios para las variables dadas.
Si el coeficiente de infiltración se establece en un valor distinto de cero, también se presentará un intervalo de almacenamiento necesario para un sistema de infiltración.
Gráficos 2D
Otro resultado de la Calculadora de estimación rápida de almacenamiento es un gráfico 2D con la velocidad de descarga frente al volumen del resultado calculado.
Gráfico de diseño
El gráfico de diseño muestra los efectos sobre los requisitos de almacenamiento de la variación de la velocidad de descarga máxima. El almacenamiento mínimo y máximo se muestra en color púrpura. La línea vertical verde muestra la velocidad de descarga máxima permitida especificada. Si el coeficiente de infiltración se establece en un valor distinto de cero, los requisitos de almacenamiento máximo y mínimo de un sistema de infiltración se superponen en azul.
Gráfico de descripción general
El gráfico de descripción muestra los efectos sobre los requisitos de almacenamiento de la variación de la velocidad de descarga máxima. Se muestra un rango mucho mayor de valores de descarga que en el gráfico de diseño. El almacenamiento mínimo y máximo se muestra en color púrpura. La línea vertical verde muestra la velocidad de descarga máxima permitida especificada. Si el coeficiente de infiltración se establece en un valor distinto de cero, los requisitos de almacenamiento máximo y mínimo de un sistema de infiltración se superponen en azul.
