La opción Controles de aguas pluviales: resultados de elementos muestra un resumen de cómo se realiza el Control de aguas pluviales seleccionado para las aguas pluviales/evento actual, tal como se resalta en el selector de aguas pluviales.

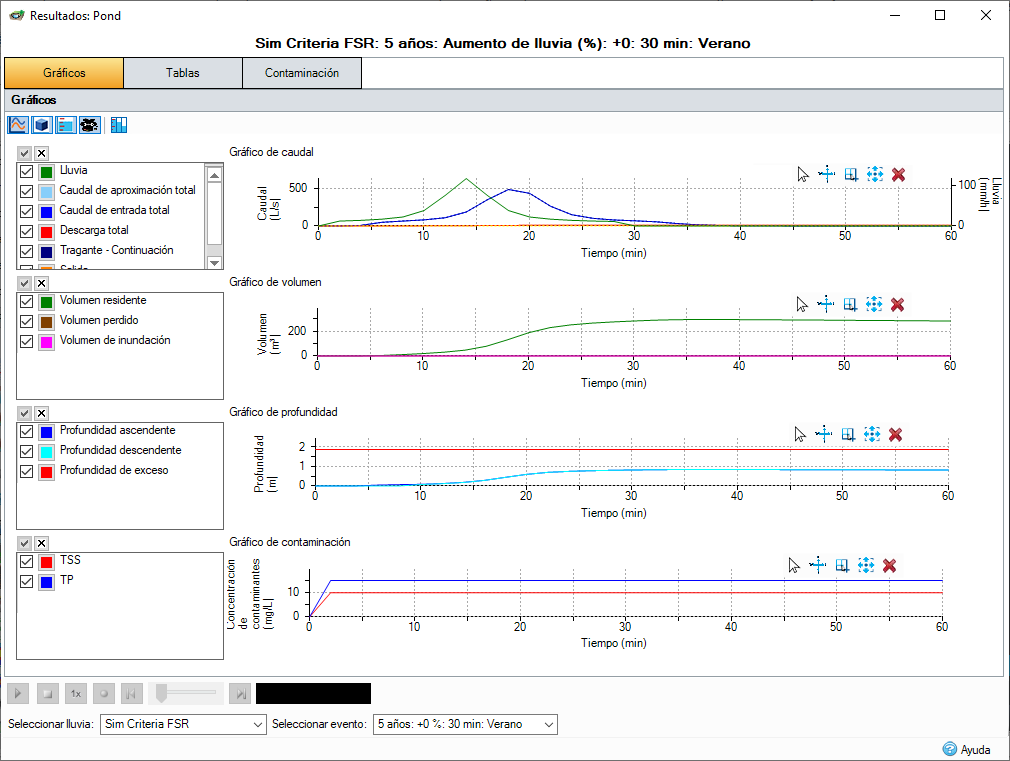

Gráficos
Proporciona cuatro gráficos que muestran diferentes aspectos del resultado, cada uno de los cuales se puede activar y desactivar según sea necesario. Para obtener más información, consulte las páginas Herramientas de gráfico y Gráficos de resultados.
Caudales: muestra la lluvia, el caudal de aproximación total (introduciendo los tragantes) por tragante (continuidad y derivación), el caudal de entrada total (tras la restricción de entrada y el tiempo de retardo) y las descargas (total y por salida) dentro y desde el control de aguas pluviales con respecto al tiempo.
En las fases que contienen solo el caudal base o la lluvia del hidrograma de entrada, esta opción no estará disponible.
Volúmenes: muestra el volumen total, el volumen por sección (por ejemplo, área de estanque y área de filtro en una biorretención), el volumen residente, el volumen perdido por sección y el volumen de inundación de agua en el control de aguas pluviales con respecto al tiempo.
Profundidades: muestra la profundidad del agua en el control de aguas pluviales con respecto al tiempo. La profundidad de excedencia (Elevación de cobertura - Elevación de rasante) se muestra como referencia para identificar cuándo se produce la inundación. En los casos de controles de aguas pluviales con varias secciones, por ejemplo, Área de estanque y Área de filtro en una biorretención, se muestra la elevación base de la sección superior como referencia, y la profundidad del agua también se muestra por sección. En los casos de controles inclinados, se muestran los valores aguas arriba y aguas abajo de cada sección.
Contaminación: muestra las concentraciones de contaminantes en el control de aguas pluviales con respecto al tiempo.
Mostrar profundidades intermedias: en los controles inclinados, se pueden mostrar entre 0 y 3 profundidades intermedias. Se utilizará un degradado de color entre los colores de tramo aguas arriba y aguas abajo seleccionados para calcular el color de los trazos de profundidad intermedios.

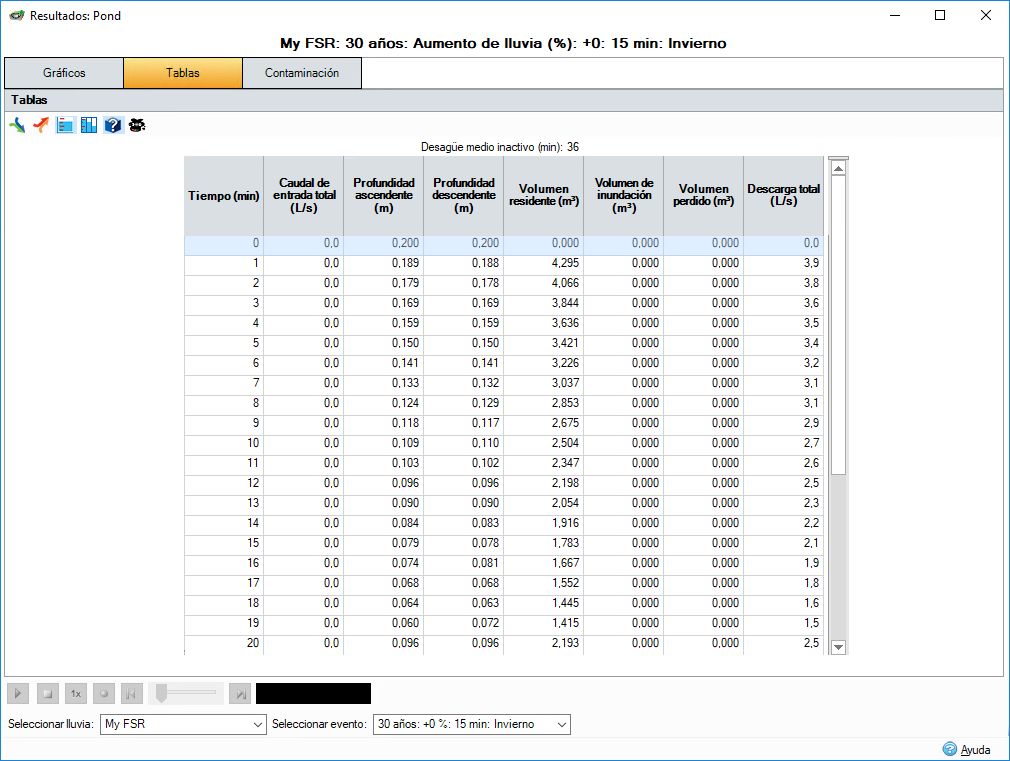

Tablas
Muestra los datos minuto a minuto del análisis del sistema. Esto incluye los flujos de entrada, las descargas, las profundidades y los volúmenes. Los conmutadores permiten activar y desactivar columnas según sea necesario.
Canales de entrada de componentes: cuando se activa, el caudal de entrada por tragante y el caudal de aproximación total se muestran además del caudal de entrada total.
Descarga de componentes: cuando se activa, las columnas Descarga por salida e Infiltración se muestran además de la Descarga total.
Profundidad: cuando se activa, se muestra la columna Profundidad (por sección, si procede, por ejemplo, Área de estanque y Área de filtro en una biorretención). En el caso de los controles de pendiente, se muestran las profundidades aguas arriba y aguas abajo.
Mostrar profundidades intermedias: en los controles de pendiente, se pueden mostrar entre 0 y 3 profundidades intermedias.
Volumen perdido: cuando se activa, se muestran las columnas Volumen perdido por sección.
Volumen: cuando se activa, el volumen por sección se muestra además del volumen residente total.
Concentraciones de contaminantes: cuando se activa, se muestran las Concentraciones de contaminantes.
La información se muestra con un número predeterminado de decimales, en función de la unidad. Si desea ver más o menos decimales, puede seleccionar Incrementar decimales o Reducir decimales en el menú contextual. Esta configuración no se guardará entre sesiones.
Intervalo de salida
El intervalo de salida procede del valor seleccionado en los Criterios de análisis. El promedio de los resultados se calcula durante el período del intervalo de salida. Por ejemplo, si el intervalo de salida es de 5 minutos y el intervalo de análisis es de 1 minuto, los resultados calculados para los intervalos de 1 a 5 minutos se promedian para obtener el resultado de 5 minutos.

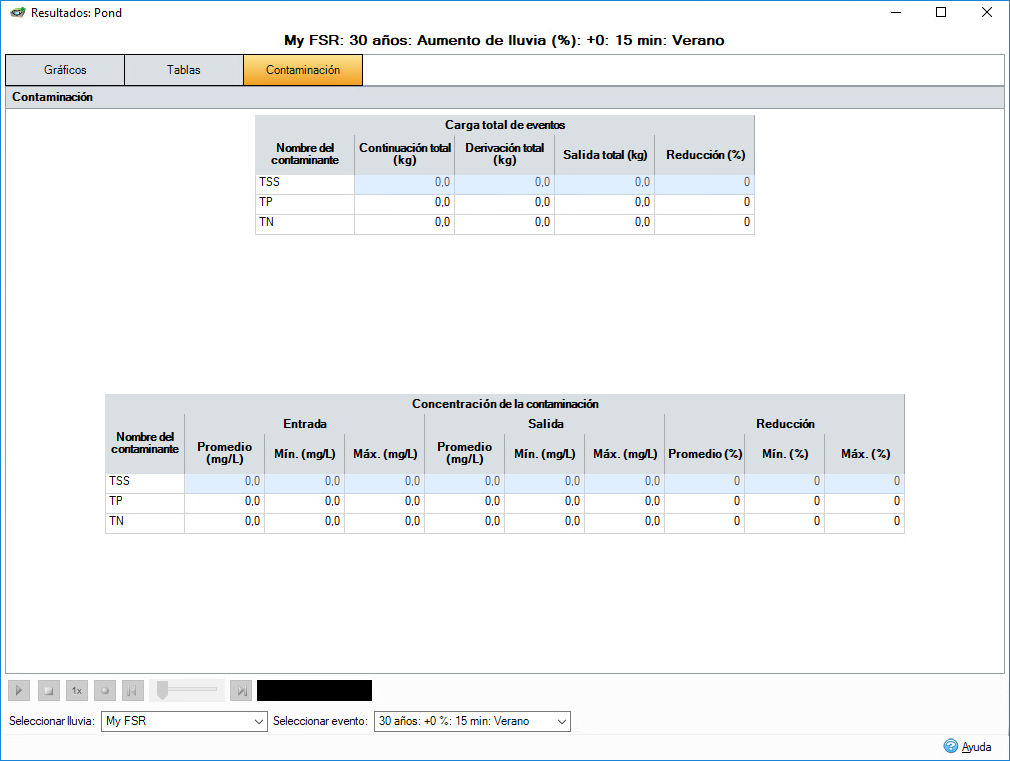

Contaminación
Proporciona un desglose de las cargas de contaminantes que entran y salen del sistema, así como detalles de las concentraciones.
