Las subcuencas vertientes se pueden introducir en forma de hoja de cálculo de tiempo/área. El hidrograma se calcula combinando el perfil de lluvia con la entrada de área-tiempo. El diagrama Tiempo/Área tiene en cuenta el efecto que el tiempo de caudal en el control de aguas pluviales tiene en el hidrograma de caudal de entrada.

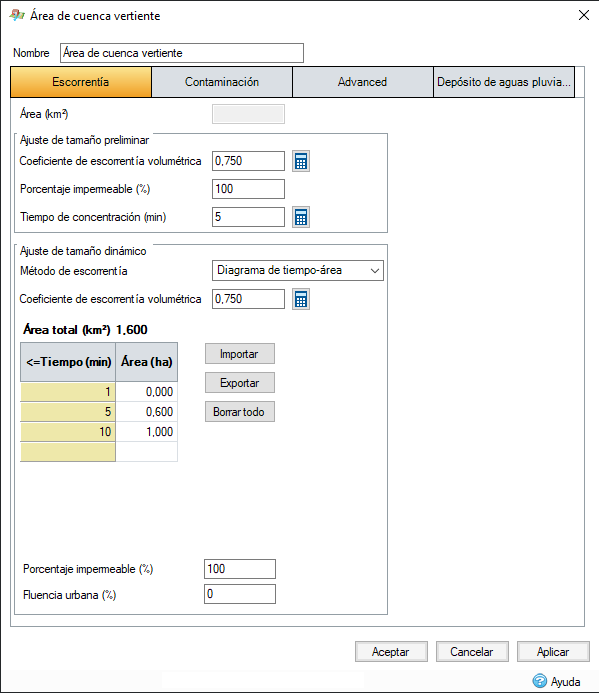

Hoja de cálculo: introduzca el área que se introduce en la estructura de almacenamiento para cada paso de tiempo.
- Tiempo: el diagrama de área-tiempo se puede especificar en una frecuencia temporal definida por el usuario.
- Área: área que se introduce durante el período de tiempo especificado, es decir, desde la hora especificada hasta la hora siguiente.
- Importar y exportar: permiten importar y exportar los detalles del diagrama de área-tiempo actual desde un archivo y así poder reutilizar los detalles
- Borrar todo: el botón borrar elimina el contenido de la tabla.
Porcentaje impermeable: parte permeable del área Flujos de entrada. Si la casilla Usar capas de uso del suelo/tipos de suelo está activada, el porcentaje impermeable se calcula a partir de medias ponderadas de Usos del suelo.
Fluencia urbana: ajusta la escala del área impermeable según la cantidad especificada. Esto se puede utilizar para tener en cuenta el aumento de las zonas urbanas u otros factores. Este valor solo se activa (y se utiliza) cuando la fluencia de análisis de Criterios de análisis se establece en "Usar áreas de cuenca vertiente".
Análisis
El perfil de lluvia y el diagrama de área-tiempo se combinan con el coeficiente de escorrentía volumétrica de la siguiente manera:
Q1 = (I1 x A1) x 2,78 x Cv
Q2 = (I1 x A2 + I2 x A1) x 2,78 x Cv
Q3 = (I1 x A3 + I2 x A2 + I3 x A1) x 2,78 x Cv
y así sucesivamente.
