Para modificar un tablero de puente

Como práctica recomendada, incline la vista hasta que pueda ver las jácenas del puente y, a continuación, haga clic una vez en una jácena. Se seleccionará el puente.

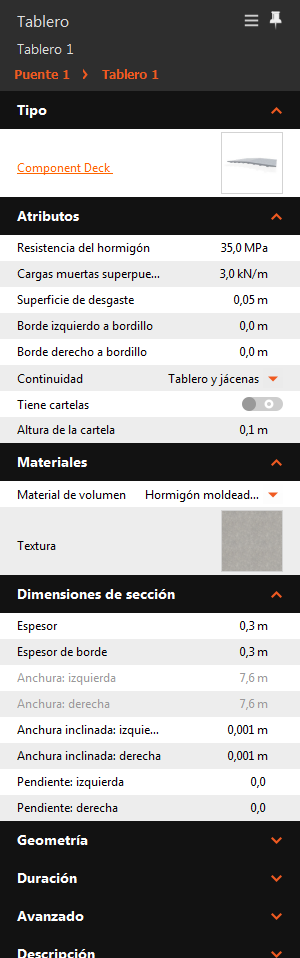

• Haga clic en la imagen en miniatura de tipo de tablero de componente para ver un esquema.
• Haga clic en el nombre de tipo de tablero de componente naranja para ver los componentes de tablero disponibles.

• Modifique la resistencia de hormigón, la intensidad de la carga muerta superpuesta, el espesor de la superficie de desgaste de la carretera, y las distancias entre los bordes del tablero y los bordes de barrera o empalme interiores.
• Defina la continuidad de tablero de puente.
• Active o desactive cartelas del tablero del puente y modifique la altura de la cartela. Las cartelas se admiten en puentes con ocho jácenas o menos por grupo de jácenas.
  Nota: No se admiten las cartelas si una jácena cruza el eje del tablero del puente. Por lo tanto, con un número impar de jácenas, no se admiten las cartelas, a menos que se desfase la jácena central desde el centro del tablero del puente.

• Material de volumen: elija entre Hormigón moldeado in situ, Hormigón prefabricado, Acero estructural u otro.
• Haga clic en la imagen en miniatura de textura para elegir un material de tablero diferente en el catálogo Estilo de material/puente.

• Modifique el espesor, el espesor de borde, la anchura inclinada y la pendiente de todo el tablero del puente.
• Puede inspeccionar y modificar las secciones transversales del tablero del puente en cualquier punto a lo largo de la alineación para configurar los atributos de espesor, espesor de borde, anchura inclinada y pendiente de las secciones individuales del tablero del puente.
  Nota: En los puentes de carreteras peraltadas, el tablero coincidirá automáticamente con las pendientes de peralte de la carretera.

• La longitud del tablero del puente se define mediante la longitud total del puente. Modifique los P.K. inicial y final del puente para modificar la longitud del tablero.
• Cuando se añade un puente a una carretera compuesta, el grosor del tablero del puente se ajusta para que coincida con la anchura variable del ensamblaje de carretera compuesta ubicado encima de él, incluso aunque se haya modificado el ensamblaje de carretera compuesta.
