Création d’une trajectoire d’outil de perçage

1. Dans la barre d’outils de l’espace de travail Fabriquer, cliquez sur Fraisage > Perçage > Percer.

   La boîte de dialogue Foret s’ouvre.

2. Dans l’onglet Outil, cliquez sur Sélectionner pour choisir un outil. Dans le volet gauche de la boîte de dialogue, sélectionnez la bibliothèque Fusion et choisissez un outil dans la bibliothèque Exemples d’outils.

   Conseil : les perçages, les perçages de centrage et les forets à pointer sont généralement utilisés pour effectuer des opérations de perçage.
   Remarque : Pour le perçage multi-axes, il est recommandé de sélectionner Utiliser la dent dans le groupe Dents, corps et porte-outil.

3. (Facultatif) Sous l’onglet Multi-axes, dans le groupe Type d’usinage, sélectionnez un type d’usinage. Vous pouvez choisir un usinage à 4 ou 5 axes.

   • 4 axes : définissez un axe rotatif. Les trous sont généralement perpendiculaires à cet axe.
   • 5 axes : permet un perçage complet sur 5 axes. Vous pouvez définir des limites d’axe et appliquer des angles d’inclinaison minimal et maximal par rapport à l’axe d’outil.

4. Dans l’onglet Géométrie, vous pouvez sélectionner les emplacements des perçages en choisissant des faces de perçage cylindriques dans le modèle, les arêtes de perçage, la géométrie d’esquisse et les points.

   • Pour l’usinage à 4 axes, vous pouvez sélectionner des trous qui ne sont pas alignés avec l’axe Z, tels que des trous inclinés ou ceux qui se situent sur une surface inclinée :

     • Indiquez si les axes de perçage doivent couper l’axe de rotation, par exemple dans le cas des trous d’un cylindre.
     • Dans certains cas, par exemple les trous sur un objet cuboïde, laissez aux axes de perçage la possibilité de se déplacer sur le plan perpendiculaire.
     • Définissez un angle d’inclinaison pour que les trous soient orientés à l’opposé du plan perpendiculaire.

   • Pour l’usinage à 5 axes, vous pouvez sélectionner des géométries de perçage complexes qui nécessitent une inclinaison de l’outil pour accéder à certaines zones.

     Remarque : la sélection des points dépend de l’axe du trou défini par les paramètres de trajectoire d’outil. Pour cette raison, cette sélection n’est pas disponible pour les trajectoires d’outil à 4 ou 5 axes.



5. Étapes facultatives :

   • Pour choisir des perçages de la même taille, activez le paramètre Sélectionner diamètre identique.

   • Pour sélectionner des perçages de même profondeur en premier, activez le paramètre Profondeurs dans l’ordre.

   • Pour l’usinage 4 axes et 5 axes, corrigez les directions débouchantes en cliquant sur la flèche blanche sur le perçage débouchant sur la zone de dessin. L’outil usine le perçage à partir de ce côté et affiche une flèche verte lorsque la direction est fixe. Utilisez Réinitialiser les directions pour rétablir la direction par défaut de tous les perçages.

6. Dans l’onglet Hauteurs, définissez la hauteur inférieure si la sélection de géométrie repose sur les arêtes de perçage ou la géométrie d’esquisse. Si des faces ont été sélectionnées, Fusion reconnaît automatiquement le bas du trou à partir des données du modèle.

7. Dans l’onglet Passes, ajustez les paramètres spécifiques au cycle si besoin.

8. Dans l’onglet Cycle, choisissez le type de cycle en fonction du type de perçage en cours de création.

   Remarque : Dans le cadre d’un usinage à 4 ou 5 axes, les trajectoires d’outil sont générées sous forme de mouvements détaillés (trajectoires étendues) au lieu de cycles fixes simplifiés. Pour cette raison, des opérations telles que le filetage, le taraudage et le contre-perçage ne sont pas encore prises en charge en mode multi-axes.

9. Cliquez sur OK.

La trajectoire d’outil est générée en fonction du type d’usinage et de la géométrie sélectionnés.

Trajectoire d’outil de perçage 3 axes

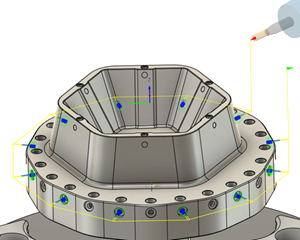

Trajectoire d’outil de perçage multi-axes
