Manipulation des pièces

La manipulation des pièces vous permet de déplacer la pièce entre la broche principale et la broche secondaire, également appelée contre-broche.

Utilisez les commandes suivantes pour configurer les opérations de manipulation des pièces :

• Broche secondaire – Capturer : permet de déplacer la broche secondaire vers la broche principale et de la serrer sur une pièce.
• Broche secondaire – Retourner : permet de transférer la pièce à la position d’origine de la broche secondaire après que la broche principale libère la pièce.

Vous pouvez ensuite effectuer des opérations de tournage sur l’autre côté de la pièce.

Si vous n’effectuez pas un transfert complet, il se peut que vous n’ayez besoin d’utiliser qu’une seule de ces deux commandes. Vous pouvez également les utiliser pour maintenir la pièce lors d’une opération Tournage – Tronçonnage (coupe).

Les opérations de manipulation de pièce prennent en charge les opérations de tournage et n’entraînent pas la création de trajectoires d’outils. Le post-processeur est responsable de la sortie du code nécessaire.

Exemple de workflow courant pour la manipulation des pièces

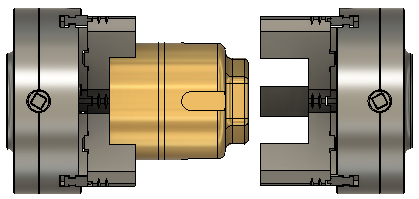

Le mandrin de broche secondaire est prolongé.
Le mandrin avance jusqu’à la profondeur maximale de serrage et s’encastre dans la pièce.

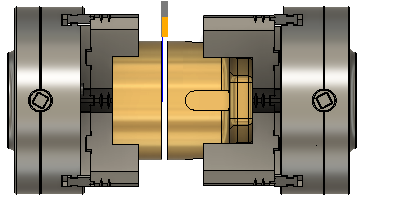

S’il s’agit d’un processus d’embarrage, vous pouvez utiliser une trajectoire d’outil Pièce de tournage pour découper la pièce.

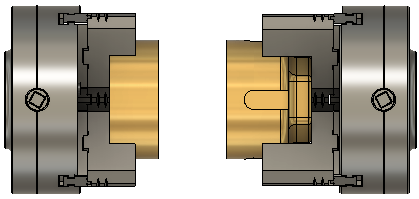

La broche secondaire revient à sa position d’origine.
