Statistiques d’emboîtement : référence
Vous pouvez afficher les statistiques d’une disposition pour accéder à des informations telles que son efficacité, le nombre de composants placés et la quantité de matière résiduelle. Les statistiques peuvent alimenter votre processus de prise de décision lors de la réorganisation des composants.
Accéder aux statistiques d’emboîtement
Dans Fusion, vous pouvez accéder aux statistiques d’emboîtement de plusieurs façons, en fonction de votre workflow :
Depuis le navigateur :
- Pour les statistiques d’emboîtement générales : sous le nœud Agencements, cliquez avec le bouton droit de la souris sur Organiser et sélectionnez Statistiques d’emboîtement.
- Pour les statistiques d’enveloppes spécifiques : sous le nœud Agencements, développez le nœud Organiser, puis cliquez avec le bouton droit de la souris sur Enveloppe et sélectionnez Statistiques d’emboîtement.
Depuis le plan de montage chronologique :
- Cliquez avec le bouton droit de la souris sur Organiser dans le plan de montage chronologique et sélectionnez Statistiques d’emboîtement
Conseil : lorsque vous souhaitez analyser des dispositions ou des enveloppes spécifiques, passez par le navigateur. Passez par le plan de montage chronologique pour accéder rapidement aux informations lorsque vous travaillez déjà sur une disposition.

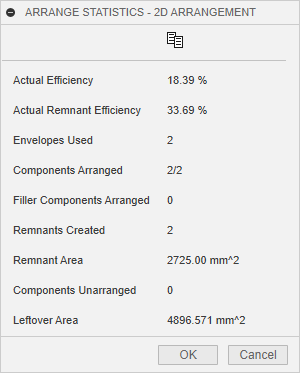

Les informations présentées dans la boîte de dialogue dépendent du type de disposition affiché. Exemple de boîte de dialogue Statistiques d’emboîtement pour une disposition 2D :
Conseil : utilisez le bouton Copier de la boîte de dialogue Statistiques d’emboîtement pour copier toutes les données statistiques dans le presse-papiers afin de les utiliser dans des rapports ou des analyses externes.
Statistiques pour une disposition 2D
| Statistiques | Définition |
|---|---|
| Efficacité réelle | Représente la partie de la zone de l’enveloppe utilisée par les composants disposés. |
| Efficacité réelle des restes | Représente la partie de la zone de l’enveloppe utilisée par les composants disposés, à l’exception des restes. Cette valeur n’est disponible que pour les enveloppes rectangulaires. |
| Enveloppes utilisées | Représente le nombre d’enveloppes utilisées pour ajuster les composants disposés. |
| Composants placés | Représente le nombre de composants requis qui ont été disposés, à l’exclusion des remplissages. |
| Composants de remplissage placés | Représente le nombre total de composants de remplissage dans la disposition. Les composants de remplissage remplissent tout espace supplémentaire dans l’enveloppe une fois que les autres composants ont été placés. |
| Restes créés | Représente le nombre de restes créés. Cette valeur n’est disponible que pour les enveloppes rectangulaires. |
| Zone résiduelle | Représente la zone inutilisée de l’enveloppe qui peut être découpée à l’aide d’une seule découpe verticale. Cette valeur n’est disponible que pour les enveloppes rectangulaires. |
| Composants non emboîtés | Représente le nombre de composants requis qui n’ont pas pu être intégrés à la disposition en raison des paramètres spécifiés. |
| Zone restante | Représente la surface totale de matériau inutilisée dans toutes les enveloppes. |
Statistiques pour une enveloppe 2D
| Statistiques | Définition |
|---|---|
| Nom de l’enveloppe | Nom de l’enveloppe tel qu’il apparaît dans le navigateur, sous le nœud Emboîtement. |
| Quantité d’enveloppes | Le nombre d’enveloppes qui ont la même disposition de composants. |
| Surface de l’enveloppe | La surface totale de l’enveloppe, calculée en multipliant sa longueur par sa largeur. |
| Efficacité réelle | Représente la partie de la zone de l’enveloppe utilisée par les composants disposés. |
| Efficacité réelle des restes | Représente la partie de la zone de l’enveloppe utilisée par les composants disposés, à l’exception des restes. Cette valeur n’est disponible que pour les enveloppes rectangulaires. |
| Composants placés | Représente le nombre de composants requis qui ont été disposés, à l’exclusion des remplissages. |
| Composants de remplissage placés | Représente le nombre total de composants de remplissage dans l’enveloppe. Les composants de remplissage remplissent tout espace supplémentaire dans l’enveloppe une fois que les autres composants ont été placés. |
| Restes créés | Représente le nombre de restes créés. Cette valeur n’est disponible que pour les enveloppes rectangulaires. |
| Zone résiduelle | Représente la zone inutilisée de l’enveloppe qui peut être découpée à l’aide d’une seule découpe verticale. Cette valeur n’est disponible que pour les enveloppes rectangulaires. |
| Zone restante | Représente la zone de matériau inutilisée dans l’enveloppe. |
Statistiques pour une disposition 3D
| Statistiques | Définition |
|---|---|
| Composants placés | Représente le nombre de composants requis qui ont été disposés, à l’exclusion des remplissages. |
| Volume des composants | Volume total des composants dans l’emboîtement. |
| Hauteur de l’emboîtement | Hauteur atteinte par le composant situé le plus haut dans l’emboîtement. La mesure est prise à partir de la base de l’enveloppe. |
| Densité par volume | Pourcentage du volume total occupé par les composants. |
| Densité par hauteur | Pourcentage du volume occupé par les composants. Le volume est calculé à partir de la hauteur du composant situé le plus haut dans la disposition. |
| Composants non emboîtés | Représente le nombre de composants requis qui n’ont pas pu être intégrés à la disposition en raison des paramètres spécifiés. |
