Exercice 5 : Sélection de matériaux pour les méthodes de fabrication

Dans cet exercice, vous sélectionnez les matériaux pour le processus de conception générative. Vous définissez les matériaux pour chaque méthode de fabrication.

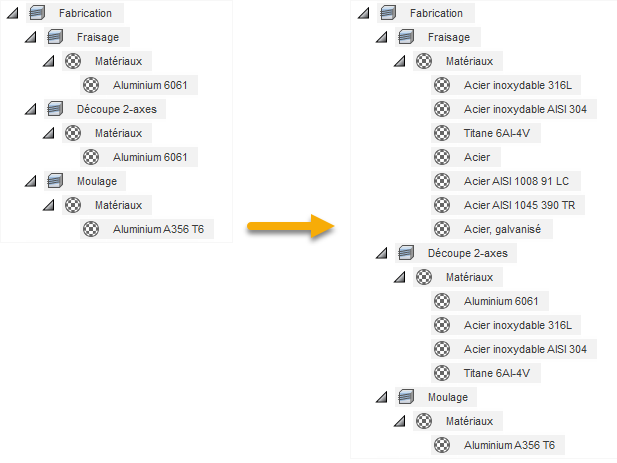

Matières par défaut (à gauche) et matériaux sélectionnés dans l’étude (à droite).

Conditions préalables

• L’exercice 4 est terminé.

Étapes

1. Sélectionnez les matériaux Acier inoxydable 316 L, Acier inoxydable AISI 304 et Titane 6Al-4V pour toutes les méthodes de fabrication.

   1. Dans l’onglet Définir, cliquez sur Matériaux > Matières de l’étude .
   2. Dans la boîte de dialogue Matières de l’étude, sélectionnez la bibliothèque de matériaux Fusion.
   3. Développez le dossier Métal et faites glisser les matériaux suivants vers la zone Dans cette étude :
      • Acier inoxydable 316 L
      • Acier inoxydable AISI 304
      • Titane 6Al-4V
      Remarque : cela signifie que ces trois matériaux sont utilisés pour toutes les méthodes de fabrication sélectionnées.

2. Sélectionnez d’autres matériaux, tels que Acier, Acier AISI 1008 91 LC, Acier AISI 1045 390 TR et Acier galvanisé pour les méthodes de fraisage.

   1. Dans la section Méthodes, sélectionnez Fraisage dans le menu déroulant.
   2. Dans la zone Dans cette étude, cliquez avec le bouton droit de la souris sur le matériau par défaut Aluminium 6061 et choisissez Supprimer dans le menu contextuel.

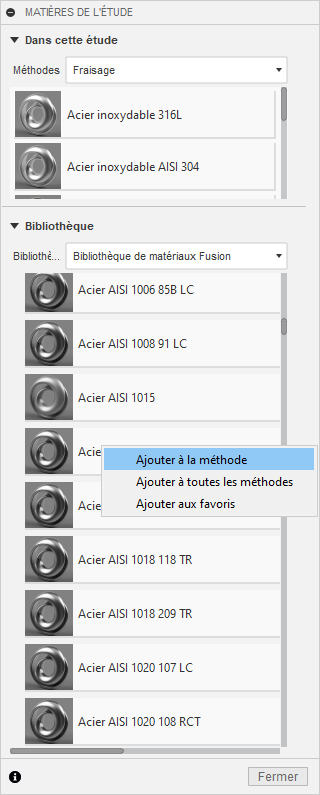

   3. Développez le dossier Métal, cliquez avec le bouton droit de la souris sur le matériau Acier et choisissez Ajouter à la méthode dans le menu contextuel.


   4. En procédant de la même façon ou à l’aide de la méthode glisser-déposer, ajoutez les matériaux suivants à la section Dans cette étude pour la méthode de fraisage :
      • Acier AISI 1008 91 LC
      • Acier AISI 1045 390 TR
      • Acier galvanisé
      Conseil : vous pouvez sélectionner entre un et sept matériaux pour chaque méthode.

3. Supprimez les matériaux pour la méthode de moulage.

   1. Dans la section Méthodes, sélectionnez Moulage dans le menu déroulant.
   2. Dans la zone Dans cette étude, cliquez avec le bouton droit de la souris sur le matériau Acier inoxydable 316 L et choisissez Supprimer dans le menu contextuel.
   3. De la même manière, supprimez les matériaux suivants :
      • Acier inoxydable AISI 304
      • Titane 6Al-4V
      Remarque : pour la méthode de moulage, vous ne devez inclure que le matériau par défaut : Aluminium A356 T6.
   4. Cliquez sur Fermer.

      Conseil : vous pouvez également modifier la liste des matériaux dans le navigateur. Développez le nœud Fabrication et, pour la méthode sélectionnée, placez le curseur de la souris sur le nœud Matériaux, puis cliquez sur .


   5. Dans la barre de l’application, cliquez sur Enregistrer .

Résumé de l’exercice 5

Dans cet exercice, vous avez sélectionné des matériaux pour le processus de conception générative. Vous avez défini des matériaux pour chaque méthode de fabrication.
