Exercice 4 : Spécification des critères de conception et sélection des matériaux

Dans cette activité, vous allez spécifier les objectifs d'optimisation et les limites que les résultats doivent satisfaire. Vous allez également spécifier les contraintes de fabrication et sélectionner les matériaux pour le processus de conception générative.

Conditions préalables

• L’exercice 3 est terminé.

Étapes

1. Spécifiez l’objectif Réduire la masse et la limite Facteur de sécurité 2 pour l’étude générative.

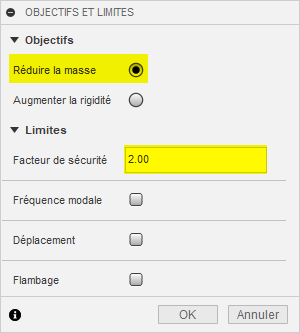

   1. Dans l’onglet Définir, cliquez sur Normes de conception > Objectifs .
   2. Dans la boîte de dialogue Objectifs et limites, assurez-vous que le bouton Réduire la masse est sélectionné.
   3. Dans le champ de saisie Facteur de sécurité, saisissez 2.


   4. Cliquez sur OK.

      Conseil : pour modifier les objectifs spécifiés dans l’étude, placez le curseur sur le nœud Objectifs dans le navigateur, puis cliquez sur .

2. Spécifiez les méthodes de fabrication Illimité et Additif pour l’étude générative, puis définissez l’angle de saillie sur 70 degrés et l’épaisseur minimale sur 0,045 po.

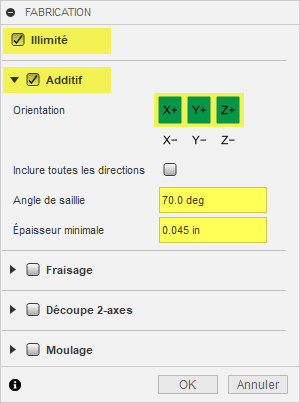

   1. Dans l’onglet Définir, cliquez sur Normes de conception > Fabrication .
   2. Dans la boîte de dialogue Fabrication, assurez-vous que les méthodes Illimité et Additif sont sélectionnées et désélectionnez les autres méthodes de fabrication.

      Remarque : l’application crée deux types de résultats différents, sans et avec les contraintes de fabrication additive spécifiées ci-dessous.
   3. Cliquez sur les boutons X+, Y+ et Z+ pour définir la direction de l’impression 3D pour la méthode Additif.
   4. Dans le champ Angle de saillie, entrez 70.
   5. Dans le champ Épaisseur minimale, saisissez 0,045.


   6. Cliquez sur OK.

      Conseil : pour modifier les méthodes et les contraintes de fabrication spécifiées, placez le curseur sur le nœud Fabrication dans le navigateur, puis cliquez sur .

3. Sélectionnez les matériaux Acier inoxydable AISI 446, Acier inoxydable, 440 C et Titane 6Al-4V pour l’étude générative.

   1. Dans l’onglet Définir, cliquez sur Matériaux > Matières de l’étude .
   2. Dans la section Méthodes, sélectionnez Illimité dans le menu déroulant.
   3. Dans la section Dans cette étude, cliquez avec le bouton droit de la souris sur la matières par défaut AlSi10Mg et choisissez Supprimer dans le menu contextuel.
   4. Dans la section Méthodes, sélectionnez Additif dans le menu déroulant.
   5. Répétez l’étape c pour supprimer le matériau par défaut AlSi10Mg.
   6. Dans la section Méthodes, sélectionnez Toutes les méthodes dans le menu déroulant.
   7. Dans la boîte de dialogue Matières de l’étude, dans la liste déroulante Bibliothèque, sélectionnez Bibliothèque de matériaux Fusion.
   8. Développez le dossier Métal et faites glisser les matériaux suivants vers la zone Dans cette étude :
      • Acier inoxydable AISI 446
      • Acier inoxydable, 440 C
      • Titane 6Al-4V
      Remarque : cela signifie que ces trois matériaux sont utilisés pour toutes les méthodes de fabrication sélectionnées.

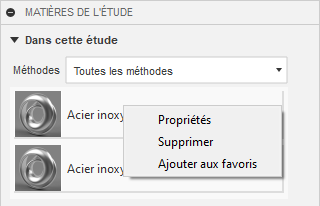

   Conseil : cliquez avec le bouton droit de la souris sur n’importe quel matériau pour afficher les options Propriétés, Supprimer ou Ajouter aux favoris. (Les favoris sont disponibles dans la liste déroulante Bibliothèque.)
   9. Cliquez sur Fermer.

      Conseil : pour modifier la liste des matériaux dans l’étude, placez le curseur sur le nœud Matières de l’étude dans le navigateur, puis cliquez sur .
   10. Dans la barre d’onglets Document, cliquez sur Enregistrer .

Résumé de l’exercice 4

Dans cette activité, vous avez défini les objectifs d'optimisation et les limites que les résultats doivent satisfaire. Vous avez également spécifié les contraintes de fabrication et les matériaux sélectionnés pour l'étude générative.
