Didacticiel : démarrage rapide avec la pièce ALCOA

Ce didacticiel vous guide tout au long du workflow principal, de la configuration d’une étude générative à l’exploration des résultats. En outre, dans cette étude générative, vous allez utiliser une forme de départ pour reconcevoir une pièce existante.

La pièce ALCOA est un support de roulement couramment utilisé sur les surfaces de contrôle de différents avions. En tant que composant dynamique qui interagit avec les pièces mobiles, le support de roulement doit respecter une enveloppe géométrique donnée et pouvoir supporter des forces de charge importantes dans différentes directions.

Le but de ce didacticiel est de reconcevoir ce support à l’aide de la conception générative, afin de réduire considérablement le poids et de réduire la consommation de carburant des avions. L’objectif principal de la conception est de réduire le poids tout en s’adaptant à l’enveloppe cible et en répondant aux exigences techniques.

Dans ce didacticiel, vous allez effectuer les opérations suivantes :

• Ouverture et enregistrement du fichier d’exemple, ALCOA Bracket, dans un dossier personnel, puis définition des unités et résolution des résultats.
• Spécification d’un espace de conception par l’affectation de types de géométrie à des corps.
• Spécification des conditions de conception par l’application de contraintes et de charges.
• Spécification de critères de conception tels que les objectifs et les méthodes de fabrication, et sélection des matériaux pour l’étude générative.
• Génération des résultats et vérification de l’état de génération.
• Exploration des résultats à l’aide de la vue Miniature et de la vue Résultat.
• Exploration des résultats à l’aide de la vue Propriétés et de la vue Comparaison.

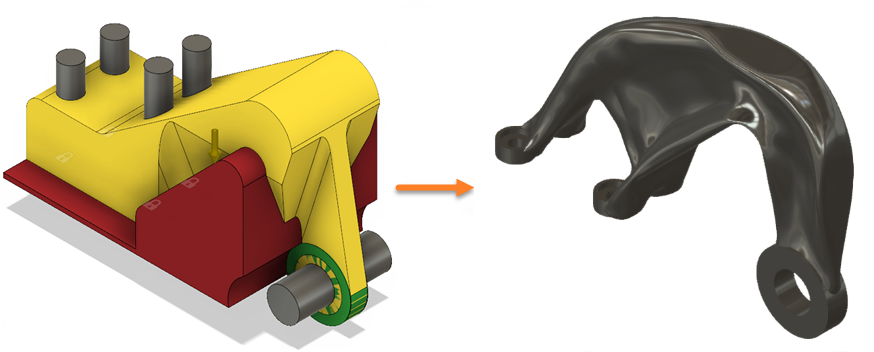

Modèle de pièce ALCOA répondant aux exigences de conception spécifiées dans l’étude générative (à gauche) et exemple de conception générative (à droite).

Conditions préalables

• Pour certaines tâches, telles que la génération de résultats et l’utilisation de conceptions basées sur les résultats, vous devez utiliser des jetons ou l’extension Fusion Simulation Extension.

  Si vous ne disposez ni de jetons ni de l’extension, vous pouvez suivre le didacticiel à l’aide des fichiers d’exemple. Dans le panneau de données, vous trouverez des fichiers d’exemple prédéfinis prêts à être générés et prêts à explorer. Il existe également des exemples de résultats exportés pour les méthodes de fabrication sélectionnées. Vous pouvez les ouvrir et commencer à apprendre au niveau que vous voulez : Generative Design Samples.
• Ce didacticiel repose sur les exigences de l’un des défis de GrabCAD. Pour en savoir plus, reportez-vous à la rubrique Défi relatif aux supports de roulement d’avion.
