Exercice 4 : Spécification des objectifs, de la méthode de fabrication et des matériaux

Dans cette activité, vous allez préparer une étude de conception générative en définissant l'objectif, le processus de fabrication et les matériaux nécessaires pour générer et explorer les résultats.

Conditions préalables

• L’activité précédente est terminée.
• La copie du support GE est ouverte dans l'espace de travail de conception générative.

Étapes

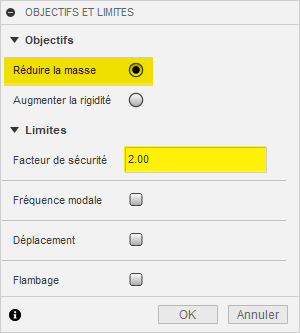

1. Vérifiez que l’objectif de la conception générative est défini sur Réduire la masse avec un facteur de sécurité défini sur 2,00.

   1. Dans l’onglet Définir, cliquez sur Normes de conception > Objectifs .

      La boîte de dialogue Objectifs et limites s’ouvre.
   2. Dans la boîte de dialogue, sous Objectifs, vérifiez que l’option Réduire la masse est sélectionnée.
   3. Sous Limites, vérifiez que l’option Facteur de sécurité est définie sur 2,00.


   4. Cliquez sur OK.

      Conseil : pour modifier les objectifs et les limites, dans le navigateur, placez le pointeur de la souris sur Objectifs, puis sur la droite, cliquez sur l’icône Modifier .

2. Spécifiez les contraintes de fabrication pour le processus de conception générative.

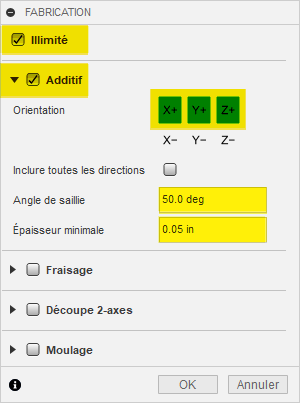

   1. Dans l’onglet Définir, cliquez sur Normes de conception > Fabrication .

      La boîte de dialogue Fabrication s’ouvre.
   2. Dans la boîte de dialogue, assurez-vous que les méthodes Illimité et Additif sont sélectionnées et désélectionnez les autres méthodes de fabrication.

      L’application crée deux types de résultats différents, sans et avec les contraintes de fabrication additive.
   3. Cliquez sur les boutons X+, Y+ et Z+ pour définir la direction de l’impression 3D pour la méthode Additif.
   4. Sous Additif, pour Angle de saillie, saisissez 50.
   5. Pour Épaisseur minimale, saisissez 0,05.


   6. Cliquez sur OK.

      Conseil : pour modifier les paramètres de fabrication, dans le navigateur, placez le pointeur de la souris sur Fabrication, puis cliquez sur l’icône Modifier .

3. Supprimez la matière par défaut, ajoutez ces matières métalliques à l’étude de conception générative (Acier inoxydable AISI 446, Acier inoxydable 440 C, Acier AISI 1045 390 QT et Titane 6Al-4V), puis enregistrez la conception.

   1. Dans l’onglet Définir, cliquez sur Matières > Matières de l’étude .

      La boîte de dialogue Matières de l’étude s’ouvre.
   2. Dans la section Méthodes, sélectionnez Illimité dans le menu déroulant.
   3. Dans la section Dans cette étude, cliquez avec le bouton droit de la souris sur la matières par défaut AlSi10Mg et choisissez Supprimer dans le menu contextuel.
   4. Dans la liste déroulante Bibliothèque, sélectionnez Bibliothèque de matériaux Fusion.
   5. Dans la section Méthodes, sélectionnez Additif dans le menu déroulant.
   6. Répétez l’étape c pour supprimer le matériau par défaut AlSi10Mg.
   7. Dans la section Méthodes, sélectionnez Toutes les méthodes dans le menu déroulant.
   8. Dans la liste déroulante Bibliothèque, sélectionnez la bibliothèque de matériaux Fusion.
   9. Développez le dossier Métal et faites glisser les matières suivantes vers la zone Dans cette étude :
      • Acier inoxydable AISI 446
      • Acier inoxydable, 440 C
      • Acier AISI 1045 390 TR
      • Titane 6A1-4V
      Remarque : cela signifie que ces quatre matières sont utilisés pour toutes les méthodes de fabrication sélectionnées.

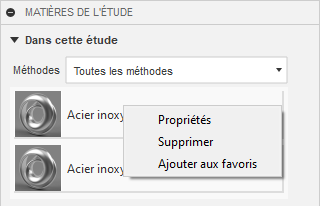

      Conseil : dans la zone de cette étude, cliquez avec le bouton droit de la souris sur n’importe quelle matière pour afficher les options Propriétés, Supprimer ou Ajouter aux favoris. (Les favoris sont disponibles dans la liste déroulante Bibliothèque.)
   10. Cliquez sur Fermer.
   11. Cliquez sur Fichier  > Enregistrer.

Résumé de l’exercice 4

Dans cette activité, vous avez préparé une étude de conception générative en définissant l'objectif, le processus de fabrication et les matériaux nécessaires pour générer et explorer les résultats.
