Exercice 2 : création et application d’une règle

Le composant de tôlerie utilise la règle par défaut, qui spécifie certaines formes et épaisseurs. Dans cet exercice, vous allez

• créer une règle pour modifier la forme et l’épaisseur du bord tombé ;

• appliquer la nouvelle règle au corps.



Conditions préalables

• L’exercice 1 est terminé.

Étapes

1. Créez une règle de tôlerie en utilisant Acier (mm) comme matériau de la bibliothèque, puis définissez l’épaisseur sur 1,5 mm. Définissez les attributs de pli et de grugeage en coin comme suit :

   • Définissez le rayon de pliage sur Épaisseur * 1,15.

   • Définissez la forme du grugeage d’intersection à 2 plis sur Carré.

   • Définissez la taille du grugeages sur Épaisseur * 3,0.





     1. Cliquez sur (espace de travail Conception > onglet Tôlerie > groupe de fonctions Modifier > Règles de tôlerie) pour ouvrir la boîte de dialogue Règles de tôlerie.
     2. Dans la boîte de dialogue Règles de tôlerie, développez Bibliothèque, sélectionnez Acier (mm) (Par défaut), puis cliquez sur Nouvelle règle.

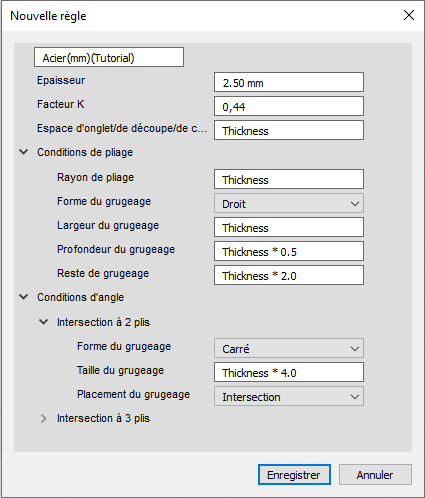

     3. Dans la boîte de dialogue Nouvelle règle, saisissez le nom de la nouvelle règle, puis définissez l’épaisseur sur 1,5 mm.
     4. Développez Conditions de pliage et définissez le rayon de pliage sur Épaisseur * 1,15.
     5. Développez Conditions d’angle, puis définissez la forme du grugeage d’intersection à 2 plis sur Carré et la taille du grugeage sur Épaisseur * 3.



     6. Cliquez sur Enregistrer pour accepter les modifications et fermer la boîte de dialogue Nouvelle règle.
     7. Cliquez sur Fermer pour fermer la boîte de dialogue Règles de tôlerie

2. Appliquez la nouvelle règle à votre conception.

   1. Dans le navigateur, développez Composant 1:1.

      Notez qu’il existe un nœud Règle indiquant le nom de la règle utilisée pour le corps en tôle.

   2. Placez le curseur sur Règle: Acier (mm), puis cliquez sur Changer de règle pour ouvrir la boîte de dialogue Changer de règle de tôlerie.
   3. Dans la boîte de dialogue Changer de règle de tôlerie, développez Bibliothèque et sélectionnez la nouvelle règle, qui se trouve probablement au bas de la liste.
   4. Cliquez sur OK pour appliquer les modifications et fermez la boîte de dialogue.

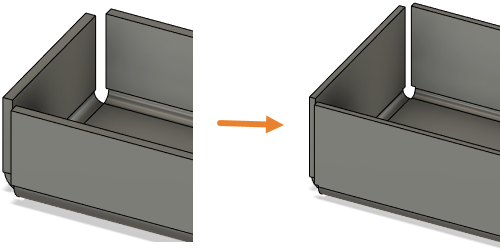

      La nouvelle règle est modifiée dans le navigateur et le corps est mis à jour en conséquence.

Résumé de l’exercice 2

Dans cet exercice, vous avez

• créé une règle de tôlerie pour modifier la forme et l’épaisseur du bord tombé ;
• appliqué la nouvelle règle au corps en tôle.
