Résultat « Aura-t-elle des défauts visuels ? »

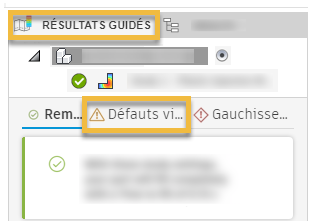

Le résultat Aura-t-elle des défauts visuels ? devient disponible à la fin de la phase Remplissage + Compactage de l’analyse et se trouve dans l’onglet Défauts visuels des résultats guidés.
Interprétation des résultats
Dans l’onglet Défauts visuels, la section supérieure des résultats guidé interprète les résultats Lignes de soudure et Retassures et vous indique la probabilité que votre pièce présente ces défauts visuels, en fonction des conditions spécifiées dans la configuration de l’étude.
Par défaut, l’interprétation des résultats est basée sur toutes les faces de la pièce. Si vous avez sélectionné des faces esthétiques dans la configuration de l’étude, vous pouvez filtrer les informations pour les faces esthétiques uniquement.
L’emplacement de ces défauts visuels est indiqué sur le modèle et, par défaut, les deux sont affichés. Vous pouvez masquer l’un ou l’autre à l’aide de l’icône
Visibilité dans la section Étapes suivantes, si vous souhaitez vous concentrer uniquement sur un défaut à la fois.
Finition de surface
Parfois, lorsque vous avez des difficultés à modifier votre conception, vous avez la possibilité de modifier la finition de surface de la pièce pour réduire l’apparence des retassures et des lignes de soudure. La commande Finition de surface vous montre comment les défauts visuels peuvent apparaître dans différentes conditions d’état de surface et de réflectivité, afin de vous proposer d’autres options à prendre en compte.
Étapes suivantes
La moitié inférieure du groupe de fonctions des résultats guidés fournit des options permettant de réduire l’aspect ou l’emplacement des retassures et des lignes de soudure.
Dans le moulage par injection, la modification d’un paramètre peut améliorer un aspect du processus de moulage par injection, tel que le remplissage, mais avoir un effet négatif sur un autre, tel que le gauchissement. Dans le cadre des meilleures pratiques de moulage par injection, l’ajustement des paramètres est donc souvent un processus itératif.
Conseils
- Si vous envisagez de modifier votre modèle, sélectionnez l’option Modèle de simulation pour tester différentes modifications afin de ne pas modifier inutilement votre conception d’origine.
- Pensez à modifier la finition de surface pour masquer les défauts visuels qui n’ont pas d’impact sur l’intégrité mécanique de la pièce.
