Méthode du volume de ruissellement

InfoDrainage peut calculer automatiquement le volume de ruissellement dans les espaces verts à l’aide des modèles statistiques FSR, FEH et ReFH2.

Remarque : Il est possible que cette méthode ne soit pas disponible pour votre région. Pour plus d’informations, reportez-vous à la section Régionalisation.

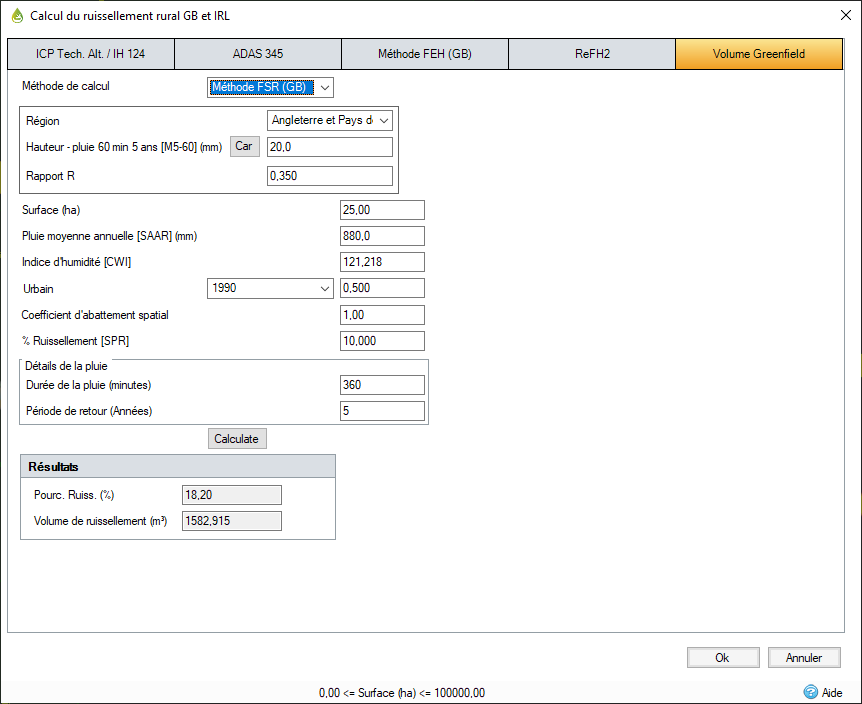

Entrées pour un débit basé sur la méthode FSR

Méthode de calcul : sélectionnez FSR dans la liste déroulante. D’autres méthodes sont disponibles (FEH et ReFH2).

Région : choisissez Angleterre et Pays de Galles ou Écosse et Irlande dans la liste déroulante.

M5-60 (mm) : hauteur de pluie (en mm) pour une averse de 60 minutes avec une période de retour de cinq ans.

Rapport R : rapport entre la hauteur de pluie d’une averse de 60 minutes et d’une averse sur deux jours (avec une période de retour de cinq ans pour les deux), c’est-à-dire M5-60/M5-2jours.

Surface (ha) : surface brute non construite. Elle est spécifiée en hectares dans le programme pour assurer la cohérence avec d’autres données saisies, mais les équations l’expriment en kilomètres carrés.

SAAR (mm) : pluie moyenne (1941-1970) d’après la figure II.3.1 du FSR ou équivalent. Cliquez sur le bouton Carte et choisissez la zone de la carte pour laquelle calculer cette valeur.

CWI : l’index d’humidité des bassins versants (CWI) est une fonction de la pluie moyenne, qui peut être calculée à partir du modèle SAAR.

Urbain : proportion de la surface urbanisée, exprimée sous forme décimale (0,000).

Facteur de réduction de surface : permet de réduire la pluie grâce au calcul basé sur la durée et la surface.

SPR : ce pourcentage de ruissellement peut être calculé à partir de la figure I.4.18 (première version) (Institute of Hydrology, 1978) qui présente les différents types de sol. Les classifications des sols sont également disponibles dans la procédure de Wallingford, volume 3, cartes « Winter rain acceptance potential ». L’équation a été publiée pour la première fois dans le FSSR 16, 1985.

où S₁ - S₂ représentent les proportions du bassin versant de classification 1 à 5 respectivement.

Lorsque des enregistrements de débit mesurés existent, le pourcentage de ruissellement (SPR) peut être calculé à partir de l’indice de flux de base (IFB) de l’étude publiée dans le FSSR 16, et n’est pas couvert ici (voir aussi le FEH, volume 4, chapitre 1).

Durée de la pluie : durée des pluies comprise entre 15 et 21 600 minutes.

Remarque : Il n’existe pas d’option permettant d’ajouter un changement climatique ni de choisir un profil de pluies d’été ou d’hiver, car ces paramètres n’ont aucun impact sur les valeurs de pré-développement.

Période de retour : période de retour des pluies comprise entre 1 et 1 000 ans.

Remarque : La période de retour et la durée de la pluie sont verrouillées si vous y accédez à partir du volume de débit dans le rapport d’audit, car elles sont déterminées par l’audit.

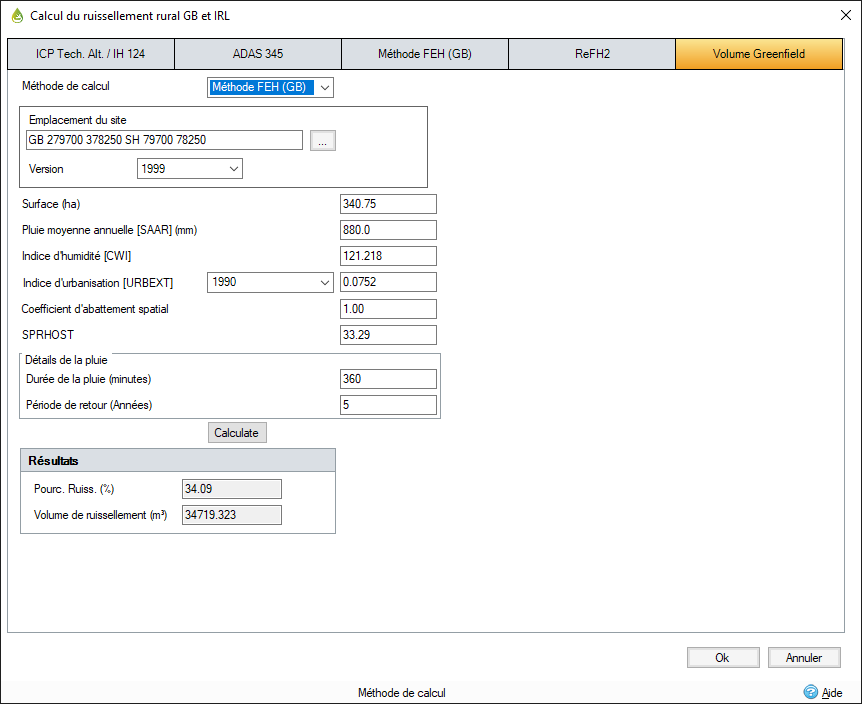

Entrées pour un débit basé sur la méthode FEH

La plupart des valeurs d’entrée FEH sont importées à partir du CD-ROM ou du service Web FEH via le bouton Importer. Les fichiers CSV contenant uniquement des données FEH 1999 ne peuvent pas être chargés, car ils ne contiennent pas toutes les informations requises. Toutefois, dans les petits bassins versants, il est essentiel de les comparer à une topographie du site pour vérifier les données lorsque cela est possible.

Méthode de calcul : sélectionnez FEH dans la liste déroulante. D’autres méthodes sont disponibles (FSR et ReFH2).

Emplacement du site : ce champ descriptif permet d’enregistrer l’emplacement du site. Si les détails FEH sont importés à partir d’un fichier .csv, ce champ est rempli avec les détails de référence de grille.

Version : sélectionnez 1999, 2013 ou 2022. Avec l’option 1999, vous pouvez saisir les six constantes de site. Les données 2013 ou 2022 peuvent uniquement être chargées à partir d’un fichier .csv ou .xml valide et elles affichent « Point » ou « Bassin versant » selon les données du fichier. Si un fichier chargé ne contient pas de données 2013 ou 2022, l’option est désactivée.

SAAR (mm) : pluie moyenne annuelle standard (1961-1990).

CWI : l’index d’humidité des bassins versants (CWI) est une fonction de la pluie moyenne, qui peut être calculée à partir du modèle SAAR.

URBEXT : étendue de la couverture urbaine et suburbaine. Sélectionnez les valeurs 1990 ou 2000 si elles sont disponibles ou entrez simplement une valeur définie par l’utilisateur. Notez que les valeurs de l’année 2000 sont uniquement disponibles si vous utilisez le CD-ROM FEH version 2. Si, pour 1990 ou 2000, les valeurs sont nulles, vérifiez-les, car il est possible qu’elles ne soient pas disponibles dans les données FEH.

Facteur de réduction de surface : permet de réduire la pluie grâce au calcul basé sur la durée et la surface. Cette valeur peut être obtenue à partir de la figure 4.3.4 du FEH.

SPRHOST : la valeur SPRHOST est calculée par le CD-ROM FEH et enregistrée dans le fichier .CSV. Lorsque des enregistrements de débit mesurés existent, le pourcentage de ruissellement (SPR) peut être calculé à partir de l’indice de flux de base (IFB) de l’étude publiée dans le FSSR 16, et n’est pas couvert ici (voir aussi le FEH, volume 4, chapitre 1).

Durée de la pluie : durée des pluies comprise entre 15 et 21 600 minutes.

Période de retour : période de retour des pluies comprise entre 1 et 1 000 ans.

Remarque : La période de retour et la durée de la pluie sont verrouillées si vous y accédez à partir du volume de débit dans le rapport d’audit, car elles sont déterminées par la pluie sélectionnée dans l’audit.

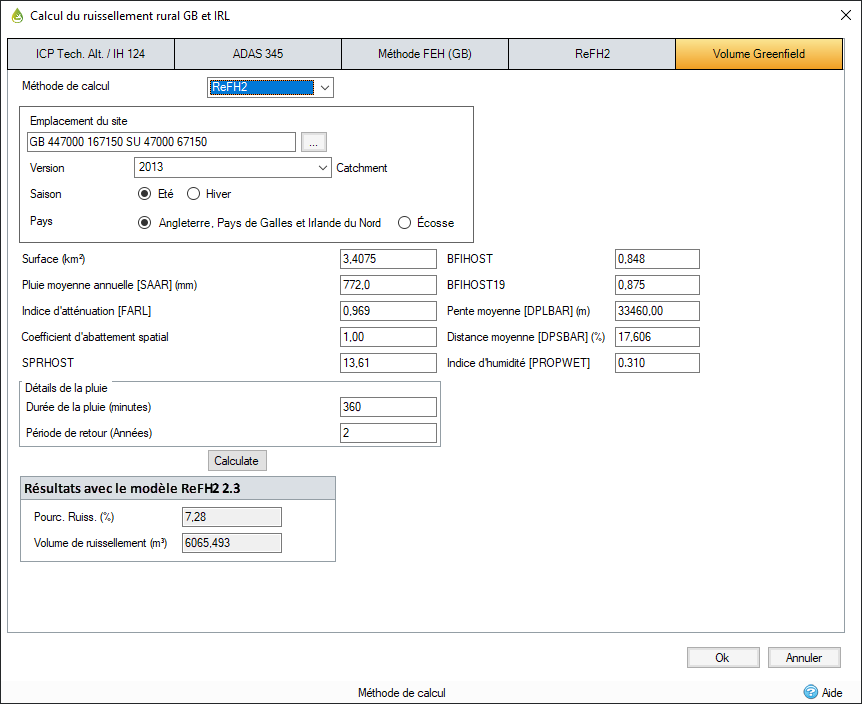

Entrées pour un débit basé sur la méthode ReFH2

La plupart des valeurs d’entrée ReFH2 sont importées à partir du CD-ROM ou du service Web FEH via le bouton Importer. Les fichiers CSV contenant uniquement des données FEH 1999 ne peuvent pas être chargés, car ils ne contiennent pas toutes les informations requises. Toutefois, dans les petits bassins versants, il est essentiel de les comparer à une topographie du site pour vérifier les données lorsque cela est possible.

Méthode de calcul : sélectionnez ReFH2 dans la liste déroulante. D’autres méthodes sont disponibles (FSR et FEH).

Version : sélectionnez 1999 ou 2013. Avec l’option 1999, vous pouvez saisir les six constantes de site. Les données 2013 peuvent uniquement être chargées à partir d’un fichier .csv ou .xml valide et elles affichent « Point » ou « Bassin versant » selon les données du fichier. Si un fichier chargé ne contient pas de données 2013, l’option est désactivée.

Remarque : Vous pouvez charger des fichiers de service Web contenant des données de pluviométrie FEH 2022, mais vous ne pouvez pas utiliser ces dernières avec la version 3.3 ou une version antérieure du logiciel ReFH2.

Saison : saison que les précipitations utiliseront pour générer le profil associé (cette option adopte la configuration des variables globales, sauf si des débits de pointe définis sont utilisés). Cela a une incidence sur la façon dont le modèle de perte est calculé. Les saisons recommandées sont les suivantes :

Hiver : de novembre à avril
Été : de mai à octobre

Pays : pays d’origine du jeu de données mesurées pour calculer les débits de pointe. Vous avez le choix entre :

Angleterre, Pays de Galles et Irlande du Nord
Écosse

Surface (ha) : surface brute non construite.

SAAR : pluie moyenne annuelle standard (1961-1990).

FARL : indice d’atténuation des inondations grâce aux réservoirs et aux lacs.

Facteur de réduction de surface : permet de réduire la pluie grâce au calcul basé sur la durée et la surface. Cette valeur peut être obtenue à partir de la figure 4.3.4 du FEH.

SPRHOST : pourcentage de ruissellement dérivé des données de sols HOST. Lorsque des enregistrements de débit mesurés existent, le pourcentage de ruissellement (SPR) peut être calculé à partir de l’indice de flux de base (IFB) de l’étude publiée dans le FSSR 16, et n’est pas couvert ici (voir aussi le FEH, volume 4, chapitre 1).

BFIHOST : indice de débit de base calculé à partir des données de sols HOST (Hydrology of Soil Types).

BFIHOST19 : version révisée de BFIHOST qui améliore la classification des types de sols rares. Ce paramètre est uniquement disponible dans la version FEH 4.0 du service Web FEH.

Remarque : La version 3.2 du logiciel ReFH2 contient deux modèles ReFH2, à savoir les versions 2.2 et 2.3. Selon les paramètres d’entrée indiqués ci-dessus, InfoDrainage détermine quel modèle est le plus adapté. Le modèle 2.3 requiert des données BFIHost19 et FEH, version 2013.

DPLBAR : longueur moyenne de la trajectoire de drainage. Il s’agit de la moyenne des distances entre chaque nœud (sur une grille de 50 m) et le point de sortie du bassin versant. Cette option n’est pas disponible pour les fichiers descripteurs de points FEH.

BARRETBD : pente moyenne du bassin versant. Moyenne de toutes les pentes internodales. Cette option n’est pas disponible pour les fichiers descripteurs de points FEH.

PROPWET : proportion de temps pendant lequel le manque d’humidité du sol <= 6 mm durant la période 1961-1990, telle que définie par le système MORECS (Met Office Rainfall and Evaporation Calculation System).

Volume maximum autorisé : la méthode de calcul du volume de ruissellement du site est la suivante :

Calcul de la pluviométrie totale pour les détails spécifiés (6 heures et période de retour de 100 ans par défaut).
Calcul du pourcentage de ruissellement (PR) comme défini ci-dessous (identique à la méthode d’hydrogramme unitaire). Notez que la pluie utilisée dans l’équation du pourcentage de ruissellement (PR) est basée sur les mêmes détails que la pluie totale ci-dessus).

Durée de la pluie : durée des pluies comprise entre 15 et 21 600 minutes.

Période de retour : période de retour des pluies comprise entre 1 et 1 000 ans.

Remarque : La période de retour et la durée de la pluie sont verrouillées si vous y accédez à partir du volume de débit dans le rapport d’audit, car elles sont déterminées par l’audit.

Variables de sortie

Pourc. Ruiss. (%) :pourcentage total de ruissellement du bassin versant défini comme suit :

FSR

FEH

Volume de vidange (ruissellement) (m³)

Ruissellement = PR * Facteur de réduction de surface * Chute de pluie totale * Surface
