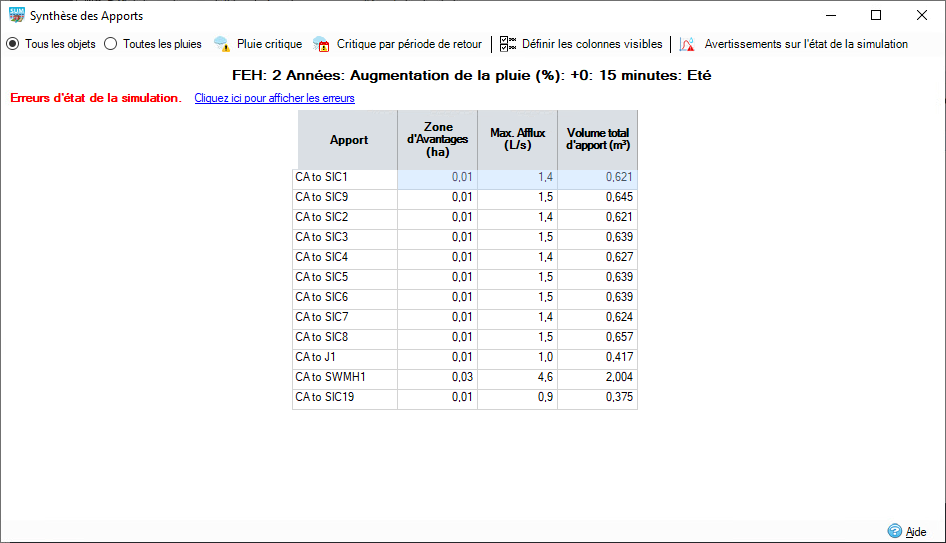

La fenêtre Synthèse des Apports affiche un résumé des performances de chaque apport dans la phase actuelle.
Filtrage des résultats
Pour les phases contenant uniquement des hydrogrammes de débit de base ou d’entrée, le filtrage ne sera pas disponible.
Lorsque le bouton Tous les objets est sélectionné, le résumé affiche les débits maximaux en entrée et en sortie, ainsi que les volumes détaillés pour chaque apport de la phase pour la précipitation/l’événement sélectionné dans la barre d’état. La liste déroulante Sélectionner le filtre filtre les résultats pour afficher tous les objets ou un chemin d’écoulement sélectionné.
Lorsque le bouton radio Toutes les pluies est sélectionné, la synthèse affiche les débits maximaux en entrée et en sortie des apports sélectionnés dans la liste déroulante Sélectionner les objets, ainsi que les détails des volumes pour chaque pluie. Cette option est particulièrement utile lorsque l’option Pluie avec plusieurs tempêtes est sélectionnée dans les critères d’analyse.
Pluie critique
Lorsque vous appuyez sur ce bouton, la pluie critique s’affiche comme suit :
- Lorsque le bouton radio Tous les objets est sélectionné, la pluie critique et ses résultats pour chaque apport sont affichés, plutôt que la pluie sélectionnée.
- Lorsque le bouton radio Toutes les pluies est sélectionné, la ligne contenant la pluie critique pour l’apport actuellement sélectionné est mise en surbrillance en orange. Si deux ou plusieurs pluies sont critiques, seule la première est mise en surbrillance.
La pluie critique d’un apport est définie comme celui ayant le plus grand résultat Max. Afflux.
Pour la pluie ARR 19, la propriété Max. Afflux permet de déterminer lequel des 10 modèles temporels exécutés pour un jeu de probabilité annuelle de dépassement/augmentation des pluies/durée de la pluie a la valeur qui correspond au premier modèle temporel au-dessus de la moyenne sur les 10 résultats correspondant à la propriété donnée.
Par exemple, le tableau ci-dessous représente les valeurs d’afflux max. pour le modèle temporel donné
| Modèles temporels | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Profondeur moyenne maximale | 5,5 | 6,2 | 3,1 | 4,5 | 2,6 | 1,5 | 4,87 | 3,65 | 1,56 | 5,56 |
moyenne = (5,5 + 6,2 + 3,1 + 4,5 + 2,6 + 1,5 + 4,87 + 3,65 + 1,56 + 5,56) / 10 = 3,904
Le premier modèle temporel au-dessus de la moyenne est le modèle temporel 4 (4,5), qui sera ensuite utilisé pour les comparaisons Pluie critique et Critique par période de retour.
Critique par période de retour
Lorsque vous appuyez sur le bouton bascule Critique par période de retour, vous affichez la pluie critique pour le groupement période de retour/augmentation de la pluie à partir de la pluie actuellement sélectionnée.
Les groupements de période de retour/d’augmentation de la pluie sont les suivants pour les groupes de pluies donnés :
FEH/FSR/Pluie de projet chinoise : regroupement par période de retour et augmentation de la pluie pour la pluie actuelle. Par exemple, si la pluie actuelle déterminée par FEH : 5 ans : +30 % : 120 minutes Hiver, la pluie critique sera identifiée à partir de tous les résultats pour l’intervalle FEH 5 ans + 30 % de durée de la pluie.
ARR : regroupement par la probabilité annuelle de dépassement et l’augmentation de la pluie pour la pluie actuelle. Par exemple, si la pluie actuelle est déterminée par ARR : 50 %: +30 %: +120 minutes, la pluie critique est identifiée à partir de tous les résultats pour la plage ARR 5 % + 30 % de durée de la pluie.
Desbordes/Connu/Défini par l’utilisateur : regroupement par augmentation des pluies pour la pluie actuelle. Par exemple, si la pluie actuelle déterminée par Desbordes : 5 ans : +10 %: 15 minutes, la pluie critique sera identifiée à partir de tous les résultats pour la plage Desbordes + 10% de durée de la pluie.
SCS : aucun regroupement. Tous les résultats SCS sont pris en compte.
- Lorsque le bouton radio Tous les objets est sélectionné, la pluie critique et ses résultats pour chaque apport sont affichés, plutôt que la pluie sélectionnée.
- Lorsque le bouton radio Toutes les pluies est sélectionné, la ligne contenant la pluie critique pour l’apport actuellement sélectionné est mise en surbrillance en orange. Si deux ou plusieurs pluies sont critiques, seule la première est mise en surbrillance.
La pluie critique d’un apport est définie comme celui ayant le plus grand résultat Max. Afflux.
Préférences de la feuille de calcul
Vous pouvez activer ou désactiver les champs à l’aide de la fenêtre des préférences de la feuille de calcul accessible à partir de la barre d’outils située en haut de la fenêtre. Toutes les colonnes disponibles sont affichées et vous pouvez les activer ou les désactiver à l’aide des cases à cocher. Ces paramètres seront mémorisés d’une session à l’autre.
État de la simulation
Si les résultats de l’analyse affichent des problèmes pour la pluie actuelle ou si la pluie est classifiée comme critique/toutes les pluies, un message s’affiche en haut de la fenêtre. Pour plus d’informations, reportez-vous à la section État de la simulation.
De plus, vous pouvez cliquer sur l’hyperlien de l’avertissement sur l’état de la simulation afin d’afficher les avertissements sur l’état de la simulation pour la phase en cours.
Résultats
Apport : nom de l’apport.
Surface d’afflux : zone de l’apport pour l’événement pluvieux sélectionné ou affiché. Cette zone est vide pour les hydrogrammes et les écoulements de base.
Max. Afflux : afflux maximum atteint pour l’événement pluvieux sélectionné ou affiché.
Volume total d’apport : volume total généré par l’apport pour l’événement pluvieux sélectionné ou affiché.
