Pour modifier des attributs de poutrelles

Les poutrelles intérieures et extérieures sont des composants de pont paramétriques au sein des groupes de segments de poutrelles, qui peuvent être modifiés individuellement. Sélectionnez une poutrelle individuelle à revoir et modifiez les styles de poutrelles individuels dans un catalogue de styles de poutrelles préfabriquées, ajustez les décalages ou révisez les schémas de poutrelles.

Vous pouvez également exécuter une analyse de poutrelle de ligne pour toutes les poutrelles précontraintes d'un pont en béton. Reportez-vous à la rubrique A propos de l'analyse de poutrelle de ligne pour plus d'informations.

1. Sélectionnez une poutrelle.
2. La plupart des attributs pour la poutrelle sélectionnée peuvent être modifiés dans la pile.
3. Si vous modifiez une poutrelle, vous pouvez appliquer ces modifications à d'autres poutrelles dans le groupe de poutrelles, ou à toutes les poutrelles du pont.

Attributs de poutrelles

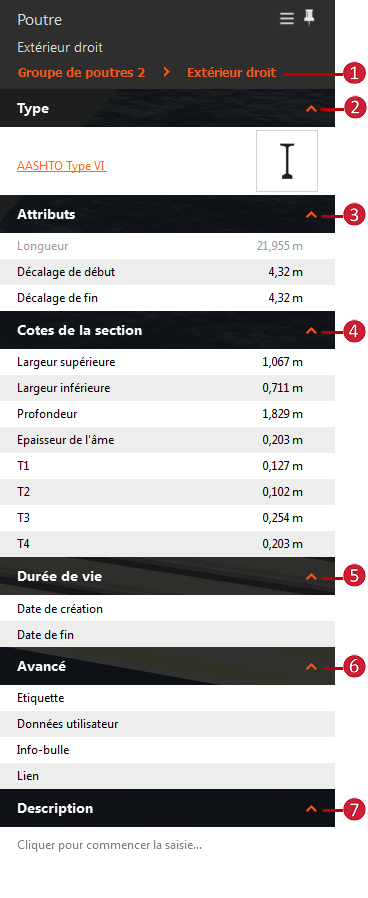

Le nom de la poutrelle change en fonction du type de pont. InfraWorks prend en charge les ponts à poutrelles en acier et en béton. Cliquez sur le nom du groupe de poutrelles ou de la poutrelle pour sélectionner une poutrelle ou un groupe de poutrelles différent. Type Cliquez sur le nom de type de poutrelle (orange, texte souligné) pour ouvrir le catalogue de styles permettant de sélectionner les composants. Cliquez deux fois sur un nouveau style de poutrelle dans le catalogue pour modifier le style du composant de poutrelle actuel. Cliquez sur l'image miniature de la poutrelle pour afficher un schéma plus détaillé de la poutrelle. Attributs La longueur de la poutrelle est en lecture seule dans la pile. La longueur de la poutrelle au niveau du trait d'axe est déterminée par la longueur totale d'un pont, le nombre de piliers et la continuité du tablier de pont. Modifiez les décalages de début et de fin. Matériaux Volume du matériau : choisissez Béton coulé sur place, Béton précoulé, Acier de construction ou autres. Cliquez sur la miniature de la texture pour choisir un autre matériau pour la poutrelle dans le catalogue des styles de matériaux/ponts. Modifiez les cotes de section de poutrelle, telles que la largeur, la profondeur, l'épaisseur de l'âme et les valeurs T. Vous pouvez également ajouter ou modifier des profils en travers de poutrelle. Ajoutez des valeurs pour les dates de création et de fin si vous souhaitez utiliser l'heure du modèle. Associez les propriétés de source de données à la poutrelle sélectionnée, et ajoutez un lien ou une info-bulle. Reportez-vous à la rubrique À propos de la création de liens, d'info-bulles et de filigranes. Eventuellement, ajoutez une description.
