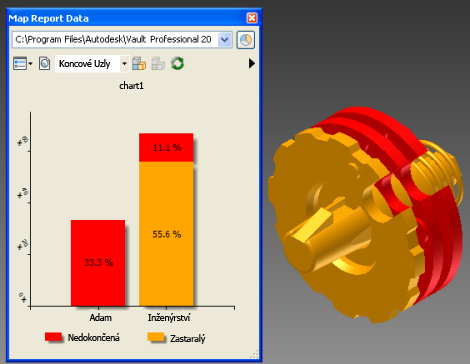

Funkce Mapování dat umožňuje snadno přistupovat k důležitým obchodním údajům pro váš model. Data zprávy jsou mapována do modelu, aby byl zajištěn grafických výstup vzájemného vztahu mezi výsledky zprávy a otevřeným modelem. Mapování zprávy do modelu obarví model tak, aby odpovídal odpovídajícím prvkům grafu. Na model lze mapovat celý graf nebo si můžete vybrat, které prvky grafu chcete mapovat.
Graf, který je zobrazen v kontrolní zprávě, uvádí souhrn skutečných hodnot pro otevřený model. Data mapovaná do modelu však mohou zobrazovat jiné výsledky v závislosti na úrovni obsažené hierarchie modelu. Můžete určit úroveň, při které je mapování dat použito, ze tří možností:
- Podřazené položky první úrovně
- Všechny sestavy (hodnota mapovaná do nejnižší úrovně sestavy bude mít přednost před všemi ostatními)
- Uzel typu list
Dostupnost v různých edicích
Tato funkce je k dispozici pouze v určitých edicích aplikace Autodesk Vault. V tabulce níže zjistíte, zda má tuto funkci i vaše edice.
| 2012 | 2013 | 2014 | |
|---|---|---|---|
| Autodesk Vault Basic |
|
||
| Autodesk Vault Workgroup |
|
|
|
| Autodesk Vault Collaboration |
|
|
|
| Autodesk Vault Professional |
|
|
|
Výsledky pro mapování dat
Mapování dat je užitečný nástroj k zobrazování různých úrovní dat v modelu. Protože však může být hierarchie modelu mapována při různých úrovních, je důležité znát odkud byla data získána, aby byly výsledky přesně interpretovány. Navíc byste měli vědět, jak jsou výsledky zprávy ovlivňovány přílohami souborů.
Přílohy souboru
Zpráva je generována pomocí všech souborů v aktuálním modelu, včetně příloh. Výsledkem toho graf nemusí mít vzájemný vztah 1:1 se soubory zobrazenými na plátně.
Například výsečový graf může udávat, že vysoké procento souborů je aktuálně ve stavu Rozpracováno. Při mapování dat do modelu je však pro výseč Rozpracováno barevně rozlišen jen malý počet souborů. Tento rozdíl v zobrazení je způsoben tím, že do výseče jsou započítány připojené soubory a soubory součásti, ale na plátně jsou viditelné pouze soubory součásti. Chcete-li zobrazit úplný seznam souborů, které tvoří výseč, můžete zobrazit úplnou zprávu.
Mapování dat zprávy do hierarchie modelu
Když je generována zpráva, systém zpráv vyhodnotí soubory bez znalosti jejich vzájemného vztahu. Výsledný graf reprezentuje skutečná data. Protože model má několik úrovní, máte možnost mapovat data do tří různých úrovní, aby byla data zprávy srozumitelnější. Tato všestrannost umožňuje prozkoumat data modelu na úrovni součástí, sestav a prvních podřízených prvků. Zkoumáním těchto tří úrovní budete mít nejúplnější grafické znázornění výsledků zprávy.
Mapování koncových položek
Mapování koncových položek je nejzrnitější zobrazení modelu. Mapovány jsou pouze součásti v rámci sestav. Tato úroveň je nejčastější na začátku projektu, aby bylo vidět, kde se komponenty nacházejí v procesu vývoje.
Mapování všech sestav
Mapování všech sestav umožňuje perspektivní zobrazení výsledků zprávy podle vztahu k úrovni sestavy a součástem první úrovně. Barva sestavy stanovuje barvu jejích součástí, ale dílčím sestavám jsou přiřazeny vlastní barvy.
Mapování podřazených položek první úrovně
Mapování podřazených položek první úrovně je nejméně zrnité zobrazení. Všem součástem a sestavám v rámci každého podřazeného prvku první úrovně je přiřazena stejná barva jako podřazenému prvku první úrovně.
Zapnutí mapování dat
Než budete generovat zprávu nebo mapovat data modelu ke kontrole, musí být funkce Mapování dat zapnutá.
- Kliknutím na pásu karet aplikace Autodesk Vault na příkaz Mapovat data otevřete dialog Mapovat data zprávy.
Ve výchozím nastavení kontrola zprávy neobsahuje žádné výsledky zprávy.
