Laden einer Familie aus dem Tresor

In Revit können Sie den Tresor nach Revit-Familientypen durchsuchen und diese in das aktuelle Projekt laden. Die Option Familie laden unterstützt Dateien des Typs .rfa mit oder ohne Typkataloge.

Anmerkung: Wenn Sie eine ADSK-Datei laden möchten, muss diese zunächst aus Vault geöffnet werden. Weitere Informationen finden Sie im Abschnitt "Laden von ADSK-Dateien" in diesem Thema.

Laden einer Familie aus dem Tresor

  1. Öffnen Sie das Projekt in Revit, und melden Sie sich beim Tresor an.
  2. Wählen Sie in der Autodesk Vault-Multifunktionsleiste die Option Familie laden.

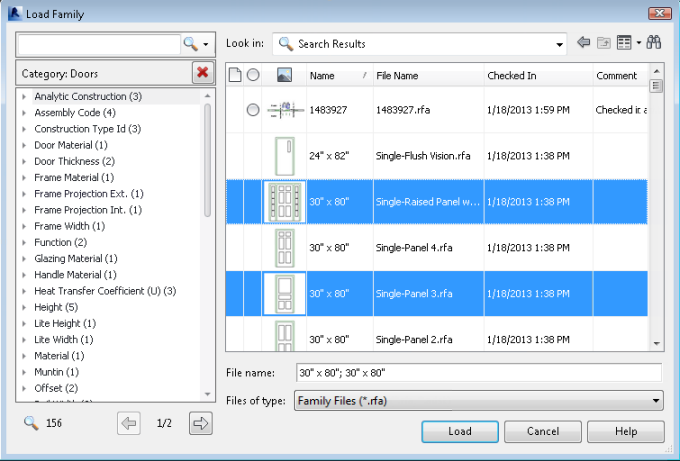

    Anmerkung: Die Abbildung zeigt das Dialogfeld Familie laden für Autodesk Vault Professional 2014.

  3. Im Dialogfeld Familie laden können Sie die folgenden Aufgaben ausführen:
    • Familientypen suchen (nur Revit 2014):Sie können nach Familientypen basierend auf Kategorien, einer Familiendatei oder durch die Eingabe einer Textfolge in das Suchfeld suchen .
      Anmerkung: Der Revit Indexing Service muss von einem Administrator in der ADMS Console aktiviert werden, bevor Sie Familientypen suchen können.

      Nähere Informationen zum Erstellen von Suchkriterien finden Sie im nächsten Abschnitt Suchen nach Dateien der Revit-Familie.

    • Familientypen basierend auf der Familiendatei suchen :Sie können die Familientypen im Tresor suchen, indem Sie auf eine Familiendatei klicken und den Familientyp suchen, den Sie laden möchten.
    • Im Tresor suchen: Sie können eine bestimmte Datei lokalisieren, indem Sie auf die Schaltfläche Suchen klicken und Ihre Suchkriterien in das Dialogfeld Suchen in Vault eingeben.

      Weitere Informationen zum Erstellen von Suchkriterien finden Sie unter Suche im Tresor.

  4. Wählen Sie einen oder mehrere Familientypen aus, und klicken Sie auf Laden.

Laden von ADSK-Dateien

    Dateien des Typs ADSK müssen zunächst aus dem Tresor geöffnet und in RFA-Dateien konvertiert werden, bevor sie in ein Projekt geladen werden können.

  1. Klicken Sie in der Vault-Multifunktionsleiste in Revit auf Aus Tresor öffnen.
  2. Navigieren Sie zu der ADSK-Datei, die Sie öffnen möchten, und klicken Sie auf OK.

    Die Datei wird aus dem Tresor heruntergeladen und in eine RFA-Datei mit demselben Dateinamen konvertiert.

    Die Schaltfläche In Projekt laden auf der Registerkarte Erstellen in der Revit-Multifunktionsleiste wird hervorgehoben.

  3. Klicken Sie auf der Registerkarte Erstellen in der Revit-Multifunktionsleiste auf In Projekt laden.

    4. Die RFA-Datei wird in das aktuelle Projekt geladen.

    Tipp: In den nächsten Schritten können Sie weiter die RFA-Version der Datei verwenden, die jedoch noch nicht von Vault überwacht wird. Fügen Sie die Datei zu Ihrem Tresor hinzu und checken Sie sie aus, bevor Sie Änderungen vornehmen, um sicherzustellen, dass Vault über einen Datensatz der ursprünglichen RFA-Datei verfügt.

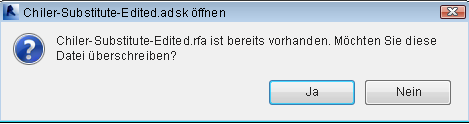

Anmerkung: Wenn Sie dieselbe ADSK-Datei öffnen, nachdem Sie sie bereits in eine RFA-Datei konvertiert haben, werden Sie gefragt, ob die vorhandene RFA-Datei überschrieben werden soll.

Klicken Sie auf Ja, um Änderungen an der Datei auf dem lokalen Laufwerk zu überschreiben, oder auf Nein, um den Vorgang abzubrechen.

Suchen nach Dateien der Revit-Familie (nur Vault Professional 2014)

Sie können nach einem bestimmten Familientyp suchen und Typen in eine Revit-Projektdatei oder eine Revit-Familiendatei in Vault laden über das Dialogfeld Familie laden.

Anmerkung: Der Revit Indexing Service muss von einem Administrator in der ADMS Console aktiviert werden, bevor Sie Familientypen suchen können.

Wissenswertes über die Benutzeroberfläche zum Suchen von Familiendateien

Mithilfe der Funktion Suchen nach Dateien der Revit-Familie können Sie in mehreren Familiendateien schnell nach Familientypen suchen.

Um diese Funktion optimal nutzen zu können, sollten Sie sich mit der Funktionsweise der Suchoberfläche vertraut machen.

Funktion

Beschreibung

Feld Inhaltssuche

Sie können das Feld Inhaltssuche verwenden, um eine Schlüsselwortsuche durchzuführen. Schlüsselwörter können Werte oder Parameter sein, die in den Revit-Familiendateien im Tresor indiziert wurden.

Sie können ein einzelnes Wort oder mehrere Wörter eingeben. Wenn mehrere Wörter eingegeben werden, müssen alle Wörter als Teil der Familienparameter vorhanden sein.

Adressleiste

Zeigt beim Durchsuchen von Dateien den aktuellen Ordner an. Wenn Sie eine bestimmte Familiendatei auswählen, wird in der Adressleiste der Begriff Suchergebnisse angezeigt, und die Ergebnisse werden im darunter liegenden Raster aufgelistet.
Anmerkung: Wenn die Adressleiste vom Begriff Suchergebnisse zu einem Ordner wechselt, werden alle Parameter gelöscht.

Liste der Suchbedingungen

Jedes Mal, wenn Sie einen Parameterwert auswählen oder einen Parameterwert in das Suchfeld eingeben, wird der Wert zur Liste der Suchbedingungen hinzugefügt. Wenn Sie einen Kategorietyp aus der Vorgabeliste auswählen, wird die Liste der Suchbedingungen aktualisiert mit dem Wert: Kategorie: Kategoriename. Wenn Sie z. B. die Kategorie Türen wählen, zeigt die Liste der Suchbedingungen Kategorie:Türen als einen ihrer Werte.

Jeder Suchwert kann jederzeit und in beliebiger Reihenfolge entfernt werden. Beim Entfernen eines Werts werden die Suchergebnisse im Raster aktualisiert, um den verbleibenden Suchparametern zu entsprechen.

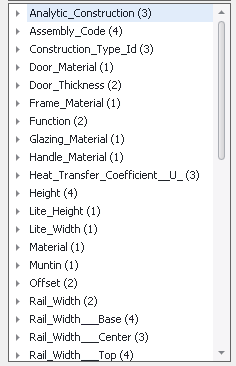

Liste der verfügbaren Parameter

Vor Beginn der Suche werden in der Parameterliste die Typkategorien aller im Tresor gespeicherten Familien gezeigt. Sobald eine Kategorie ausgewählt ist, werden die mit der ausgewählten Kategorie verknüpften Parameter angezeigt. Eine Zahl neben dem Parameter gibt die Anzahl der Werte für diesen Parameter an. Jeder verfügbare Wert für diesen Parameter wird als untergeordnetes Element des Parameters aufgelistet. Dabei gibt eine Zahl neben jedem Wert die Anzahl der Familientypen an, die bei Auswahl des Werts angezeigt würden.

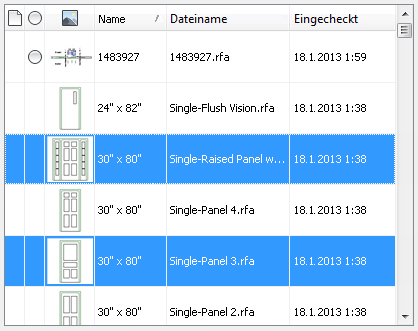

Raster

Das Raster zeigt die Revit-Familientypen, die den aktuellen Suchparametern entsprechen. Wählen Sie einen Revit-Familientyp aus, um diesen Familientyp zu laden.
Anmerkung: Wenn Sie eine Datei der Revit-Familie auswählen, wird die Liste der Suchbedingungen aktualisiert, um den Familiendateinamen einzuschließen (z. B. Datei:FileName.rfa).

Anzahl der Ergebnisse

Die Anzahl der Familientypen in den aktuellen Suchergebnissen wird im Fenster Anzahl der Ergebnisse angezeigt. Wenn sich die Suchparameter ändern, wird dieses Ergebnis aktualisiert, um die neue Anzahl von Familientypen wiederzugeben.

Seitensteuerung

Mit der Seitensteuerung können Sie durch die Ergebnisse im Raster blättern. Das Raster zeigt bis zu 100 Ergebnisse gleichzeitig an.

Suchaufgaben

Im Folgenden finden Sie eine Liste der Suchaufgaben, die Sie mit der Revit-Vault-Zusatzmodulsuche durchführen können.

Anmerkung: Der Revit Indexing Service muss von einem Administrator in der ADMS Console aktiviert werden, bevor Sie Familientypen suchen können.
Sie können diese Suche mit der Funktion Revit-Familiensuche durchführen:
  • Suche in allen Familiendateien im Tresor
  • Suche innerhalb einer Kategorie
  • Suche innerhalb eines bestimmten Familientyps
  • Suche nach Parametern in Familientypen mit einer Suchzeichenfolge
  • Suche mit einer Kombination aus Kategorie und Suchzeichenfolgen

Suche in allen Familiendateien im Tresor

  1. Öffnen Sie das Dialogfeld Familie laden.
  2. Geben Sie eine Suchzeichenfolge in das Suchfeld ein.

    Die eingegebene Zeichenfolge wird zur Liste der gesuchten Parameter hinzugefügt. Das Raster zeigt alle Familientypen im Tresor, die mit der Suchzeichenfolge übereinstimmen. Eine Liste der für die Familientypen im Raster verfügbaren Parameter wird in der Parameterliste angezeigt.

  3. Wählen Sie einen oder mehrere Familientypen im Raster aus, und klicken Sie auf Laden.

Suche innerhalb einer Kategorie

  1. Öffnen Sie das Dialogfeld Familie laden.
  2. Wählen Sie einen zu durchsuchenden Kategorietyp aus.

    Die ausgewählte Kategorie wird der Liste der Suchbedingungen hinzugefügt. Das Raster zeigt alle Familientypen an, die der ausgewählten Kategorie entsprechen. Eine Liste der für die Familientypen im Raster verfügbaren Parameter wird in der Liste der verfügbaren Parameter angezeigt.

  3. Wählen Sie einen Parameter aus der Liste der verfügbaren Parameter aus, um Ihre Suche zu verfeinern.

    Das Raster zeigt alle Familientypen an, die den ausgewählten Parametern entsprechen, und die Liste der verfügbaren Parameter wird aktualisiert, um nur die Parameter zu zeigen, die für die im Raster angezeigten Ergebnisse verfügbar sind.

  4. Wählen Sie einen oder mehrere Familientypen im Raster aus, und klicken Sie auf Laden.

Textsuche mit der Liste der Suchbedingungen

  1. Öffnen Sie das Dialogfeld Familie laden.
  2. Geben Sie eine Suchzeichenfolge in das Suchfeld ein.

    Die eingegebene Zeichenfolge wird zur Liste der Suchbedingungen hinzugefügt. Das Raster zeigt alle Familientypen an, die der ausgewählten Kategorie und der Suchzeichenfolge entsprechen. Eine Liste der für die Familientypen im Raster verfügbaren Parameter wird in der Liste der verfügbaren Parameter angezeigt.

  3. Wählen Sie einen Parameter und einen Wert aus der Liste der verfügbaren Parameter aus, um Ihre Suche zu verfeinern.

    Das Raster zeigt alle Familientypen an, die den ausgewählten Parametern entsprechen, und die Liste der verfügbaren Parameter wird aktualisiert, um nur die Parameter zu zeigen, die für die im Raster angezeigten Ergebnisse verfügbar sind.

  4. Wählen Sie einen oder mehrere Familientypen im Raster aus, und klicken Sie auf Laden.

Auswählen eines Familientyps aus einer Datei

  1. Öffnen Sie das Dialogfeld Familie laden.
  2. Wählen Sie eine Revit-Datei rfa, aus der Sie einen Familientyp auswählen möchten.

    Die Revit-Datei rfa wird der Liste der Suchbedingungen hinzugefügt und das Raster zeigt alle Familientypen an, die der ausgewählten Datei zugeordnet sind. Eine Liste der für die Familientypen im Raster verfügbaren Parameter wird in der Parameterliste angezeigt.

  3. Wählen Sie einen oder mehrere Familientypen im Raster aus, und klicken Sie auf Laden.

Verwenden eines gesuchten Parameters mit einer einzelnen Datei

  1. Öffnen Sie das Dialogfeld Familie laden.
  2. Wählen Sie eine Revit-Datei rfa, aus der Sie einen Familientyp auswählen möchten.

    Das Raster zeigt alle Familientypen an, die mit der ausgewählten Datei verknüpft sind. Eine Liste der für die Familientypen im Raster verfügbaren Parameter wird in der Parameterliste angezeigt.

  3. Sie können weitere Parameter zur Liste der gesuchten Parameter hinzufügen.

    Das Raster zeigt alle Familientypen an, die den ausgewählten Parametern entsprechen, und die Parameterliste wird aktualisiert, um nur die Parameter zu zeigen, die für die im Raster angezeigten Ergebnisse verfügbar sind.

  4. Wählen Sie einen oder mehrere Familientypen im Raster aus, und klicken Sie auf Laden.

Entfernen eines Werts aus der Liste der Suchbedingungen

  1. Klicken Sie auf die Schaltfläche Löschen neben einem Wert in Liste der Suchbedingungen, um ihn aus dieser zu entfernen.

    Wenn Parameter übrig sind, aktualisiert das Raster alle Familientypen, die den verbleibenden Suchparametern entsprechen. Auch die Liste der verfügbaren Parameter wird aktualisiert.

Speichern einer Suche

  1. Öffnen Sie das Dialogfeld Familie laden.
  2. Führen Sie eine Suche aus, indem Sie etwas in das Suchfeld eingeben, oder indem Sie eine Kategorie aus der Liste der Kategorietypen auswählen.
  3. Klicken Sie auf die Dropdown-Schaltfläche neben dem Suchtextfeld, und wählen Sie Diesen Suchvorgang speichern....

    Die Suchkonfiguration wird gespeichert.

Laden einer Suche

  1. Öffnen Sie das Dialogfeld Familie laden.

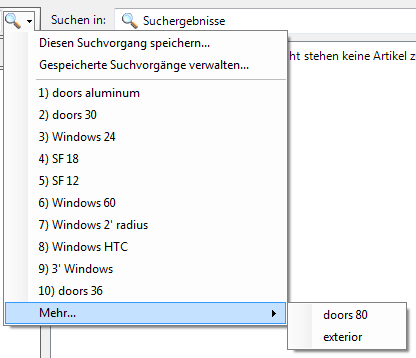

  2. Klicken Sie auf den Abwärtspfeil neben dem Suchtextfeld, und wählen Sie die gespeicherte Suche, die Sie laden möchten.

Verwalten von gespeicherten Suchvorgängen

  1. Öffnen Sie das Dialogfeld Familie laden.
  2. Klicken Sie auf den Abwärtspfeil neben dem Suchtextfeld, und wählen Sie Gespeicherte Suchvorgänge verwalten....

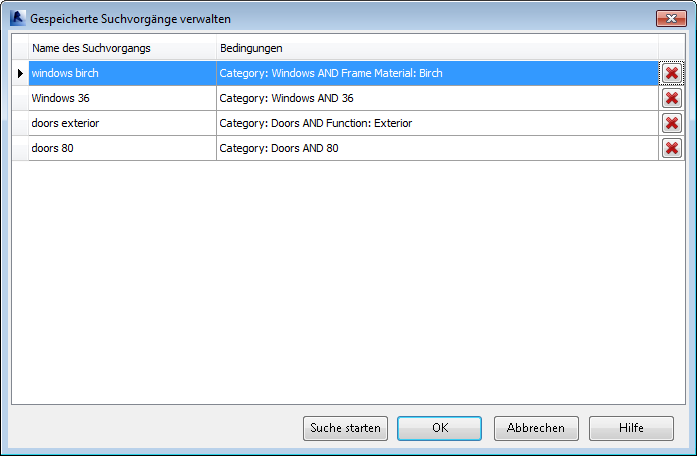

    Das Dialogfeld Gespeicherte Suchvorgänge verwalten wird geöffnet.

  3. Wenn Sie eine gespeicherte Suche umbenennen möchten, klicken Sie in das Namensfeld und bearbeiten den Text.
  4. Wenn Sie eine Suche löschen möchten, klicken Sie auf die Schaltfläche Löschen neben der Suchzeile.
  5. Klicken Sie auf OK, um Ihre Änderungen zu speichern, und schließen Sie das Dialogfeld Gespeicherte Suchvorgänge verwalten...

    Klicken Sie auf Suche starten, um den ausgewählten Suchvorgang durchzuführen.

    Klicken Sie zu einem beliebigen Zeitpunkt auf Abbrechen, um die Suche ohne Speichern zu beenden.

Anmerkung: Sie können die Typen von Parametern steuern, die bei den Suchen angezeigt werden, indem Sie die Einstellungen des Dialogfelds Tresoroptionen ändern. Weitere Informationen finden Sie unter Konfigurieren von Tresoroptionen.

Anpassen des Dialogfelds Familie laden

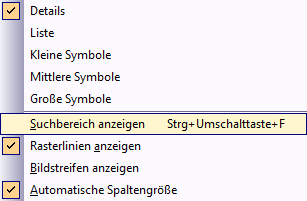

Sie können die Spalten des Dialogfelds Familie laden in Autodesk Vault 2013 und 2014 anpassen. Die neuen Spalten unterstützen eine Miniaturansicht. Sie können auch eine Suche innerhalb des Rasters durchführen. Um auf diese Suchleiste zuzugreifen, klicken Sie mit der rechten Maustaste auf das Raster und wählen Suchbereich anzeigen.
